车用柴油动力发动机三维结构模型

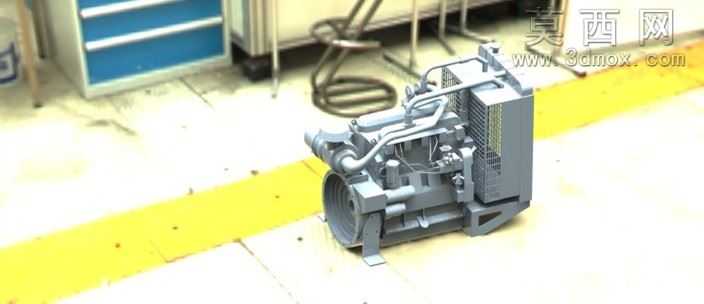

本模型为车用柴油动力发动机的完整三维建模作品，建模过程严格参照车用柴油机的真实结构比例开展，首先通过对柴油发动机的整体布局进行拆解分析，确定缸体、曲轴连杆机构、配气机构、冷却系统、燃油供给系统、润滑系统等核心模块的建模顺序，在三维建模环境中先搭建发动机的主体缸体框架，通过拉伸、切除、放样等特征操作还原缸体的水套、油道、安装基座等内部结构，保证各安装位的尺寸匹配精度。针对发动机外露的管路结构，采用扫掠特征结合路径拟合的方式完成建模，还原进排气管路、冷却水管路、燃油管路的走向与连接关系，对散热器、发电机、启动马达等附属部件，按照真实外形轮廓进行细节建模，还原散热鳍片的排布、接线柱结构、安装固定脚的造型。材质渲染阶段，针对发动机不同部件的材质特性进行区分设置，缸体主体采用铸铁哑光金属材质，调整粗糙度参数还原铸铁件的磨砂质感，管路部分根据材质不同分别设置金属镀锌亮面材质、橡胶软管的哑光深灰材质，散热鳍片采用铝合金金属材质并调整反射参数凸显金属光泽，固定螺栓等标准件采用不锈钢亮面材质，通过材质的差异清晰区分不同功能部件。模型完整还原了车用柴油机的支撑固定结构，底部的安装支架带有对应的安装孔位，前端的动力输出法兰结构清晰，侧部的附件安装位布局合理，整体装配关系符合真实柴油机的装配逻辑，各部件之间不存在干涉问题，可用于车用动力系统的结构展示、教学演示、装配模拟等场景，建模过程中对细小结构如管卡、传感器接头、加油口等细节也做了还原，保证模型的真实感与结构完整性，渲染时采用车间地面场景作为背景，调整光照角度凸显发动机的立体结构与金属质感，让整体呈现效果贴近真实车间内的发动机实物状态。
