手摇升降式双立柱重型作业工作台

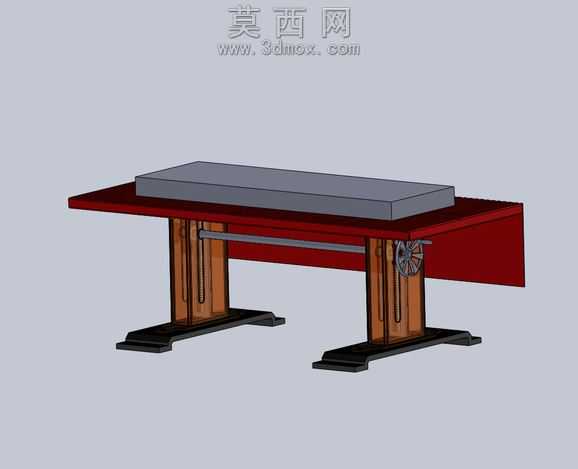

本作品为手摇升降式双立柱重型作业工作台三维模型，整体采用参数化建模方式完成，各部件尺寸匹配工业级工作台的实际使用规格，建模过程中严格遵循机械结构的装配逻辑，所有配合面均预留合理的装配公差，可直接用于后续的工程图导出与结构验证。模型的台面部分采用分层结构设计，上层为平整的高耐磨作业面板，厚度适配重型工件放置的承重需求，下层为承托框架结构，框架边缘做了延伸挡边设计，可防止作业过程中小零件、工具滑落，台面边缘做了圆角过渡处理，避免尖锐边角造成的磕碰损伤。支撑结构采用对称双立柱设计，每根立柱内部集成了升降导向与传动结构，立柱外侧做了装饰性封板处理，既提升了整体外观的整洁度，也可防护内部传动结构免受粉尘、切削液侵蚀；立柱底部连接加宽的落地支撑脚，支撑脚底部做了防滑垫安装位设计，可大幅提升工作台放置的稳定性，避免重载作业时出现晃动、位移问题。升降调节机构采用手摇轮驱动设计，手摇轮设置在单侧立柱的外侧位置，操作高度符合人体工程学要求，转动手摇轮时可通过内部的丝杆传动结构带动两侧立柱同步升降，保证台面始终保持水平状态，传动结构处做了限位设计，可避免升降超出行程造成结构损坏。模型渲染阶段针对不同部件赋予了对应材质：作业台面赋予哑光深灰色耐磨复合材料材质，承托框架赋予酒红色金属烤漆材质，立柱部分赋予棕褐色木纹质感的防护板材材质，支撑脚赋予黑色哑光铸铁材质，手摇轮赋予银灰色金属材质，各材质的粗糙度、反光度参数均经过反复调试，还原真实工业工作台的视觉质感。整体设计兼顾了承重性能、调节便利性与使用安全性，可适配不同身高操作人员、不同作业高度需求的加工、装配、检测等工作场景，结构设计合理，细节还原度高，可作为机床配套附件、车间作业工位布局设计的参考模型使用。
