带复位弹簧的隔膜阀组件结构设计

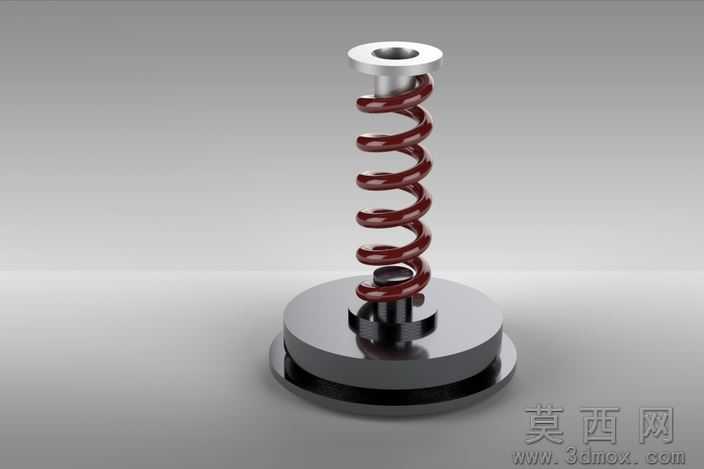

本模型为流体控制领域常用的隔膜总成组件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械设计公差配合规范，对各零件的装配关系进行了精准约束，确保整体结构无干涉、装配逻辑符合实际生产装配要求。模型核心由底部阀座基体、中部隔膜密封件、复位压缩弹簧、顶部导向定位柱四部分构成，建模时首先完成底部阀座的基体特征绘制，通过回转特征构建阀座的双层圆盘结构，对阀座与隔膜贴合的密封面做了0.2mm的倒角工艺处理，还原实际零件的密封面加工要求，同时在阀座中心位置构建弹簧定位凸台，凸台尺寸与弹簧内径做间隙配合约束，保证弹簧安装后无径向窜动。中部隔膜密封件采用柔性材质模拟，建模时通过薄壁拉伸加曲面偏移构建隔膜的弧形变形结构，还原隔膜在工作状态下的形变空间，隔膜边缘的密封压边做了加厚处理，匹配阀座的压合槽结构，保证密封性能的可靠性。复位弹簧采用螺旋扫描特征完成建模，严格按照压缩弹簧的设计参数设定节距、簧丝直径、中径、有效圈数与支撑圈数，弹簧两端做了并圈磨平处理，还原实际弹簧的端部安装结构，弹簧材质设置为弹簧钢，渲染时赋予暗红色金属漆材质，还原弹簧表面电泳处理的质感，同时对弹簧表面做了细微的粗糙度纹理设置，避免渲染效果过于塑料化。顶部导向定位柱采用回转特征构建，中心设置贯通安装孔，柱体下部做定位台阶与弹簧上端配合，柱体表面做镀锌金属材质渲染，呈现银灰色金属光泽，边缘做高光处理突出金属机加工的质感。整体装配完成后通过渲染模块进行场景搭建，采用渐变灰色背景搭配柔和的三点布光，主光源从左上方45度角照射，突出弹簧的螺旋结构光影层次，辅光源从右侧补光弱化阴影死黑区域，底部添加微弱反光效果凸显阀座的厚重金属质感，整体渲染效果清晰展现各零件的结构层次与装配关系。设计过程中充分考虑隔膜总成的工作逻辑，复位弹簧的预压行程、隔膜的形变行程、导向柱的运动行程均做了参数化关联，可通过修改参数快速调整总成的整体性能适配不同工况需求，各零件的建模均保留了完整的特征树，可直接导出工程图用于生产加工，也可用于流体阀类产品的装配仿真、运动模拟演示场景。
