家用插装式电池充电器外观结构设计

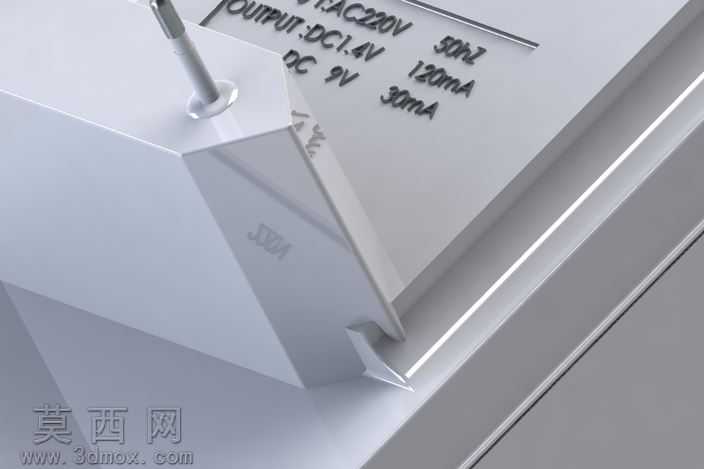

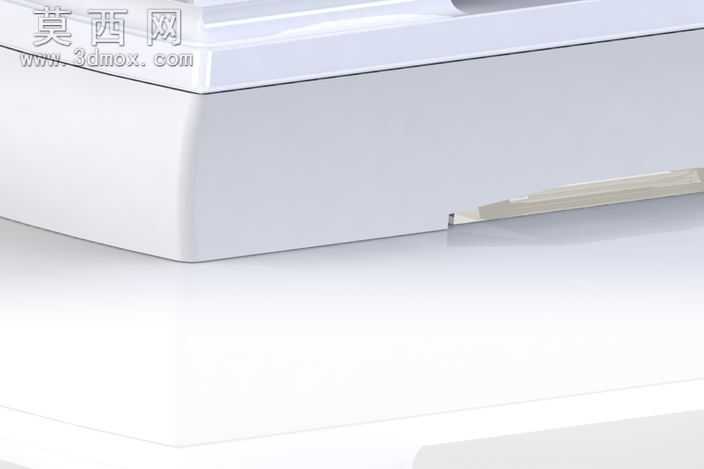

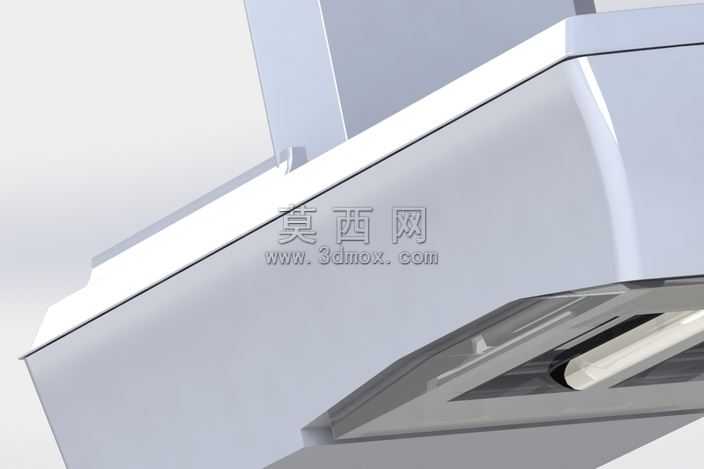

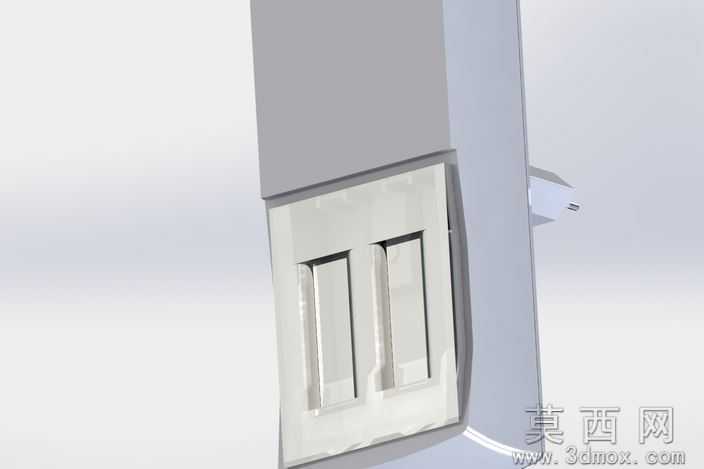

本作品为插墙式家用电池充电器的三维设计方案，建模阶段依托参数化三维设计软件完成全尺寸结构搭建，首先对充电器的整体轮廓进行草绘定位，区分底座主体与插脚支架两大核心模块，底座采用大圆角过渡的弧面造型，在草绘阶段就对侧边的拔模角度进行精准约束，保证后续壳体注塑生产的脱模可行性，同时对底座上下盖的合模止口进行细节建模，预留0.15mm的装配间隙，避免后期装配出现干涉问题。插脚支架部分采用独立模块化建模思路，将两个金属插脚的安装槽、定位卡扣与支架本体整合为一体结构，插脚的伸出长度、间距严格遵循家用电源插座的通用尺寸规范，支架与底座的连接位置设计了嵌入式卡槽结构，无需额外螺丝即可实现预固定，提升装配效率。材质与渲染阶段，针对不同部件赋予对应材质属性，底座外壳选用哑光乳白色ABS塑料材质，调整材质的粗糙度、反射率参数模拟真实塑料的细腻磨砂质感，插脚部分赋予抛光金属材质，调整高光参数还原金属插脚的亮面金属光泽，插脚支架部分采用与底座同色系但光泽度稍高的PC材质，通过材质差异区分部件功能属性。渲染阶段搭建了柔和的影棚光照环境，采用三点布光法，主光源从侧上方45度角照射，突出充电器的弧面轮廓线条，辅助光源补充暗部细节避免出现死黑区域，背景采用浅灰色渐变背景，将视觉焦点集中在充电器本体上，同时添加柔和的地面反射效果，提升整体渲染图的真实感。结构设计上充分考虑使用场景需求，底座底部预留了防滑胶垫的安装凹槽，提升充电器插在墙面插座上的稳定性，内部腔体预留了充电电路板、散热间隙的合理空间，壳体边缘全部做R2以上的圆角处理，避免使用过程中出现锐边划伤的问题，整体造型简洁流畅，兼顾实用功能与简约的外观视觉效果，符合家用消费电子的设计审美。
