轻量化拓扑优化通用电气安装支架

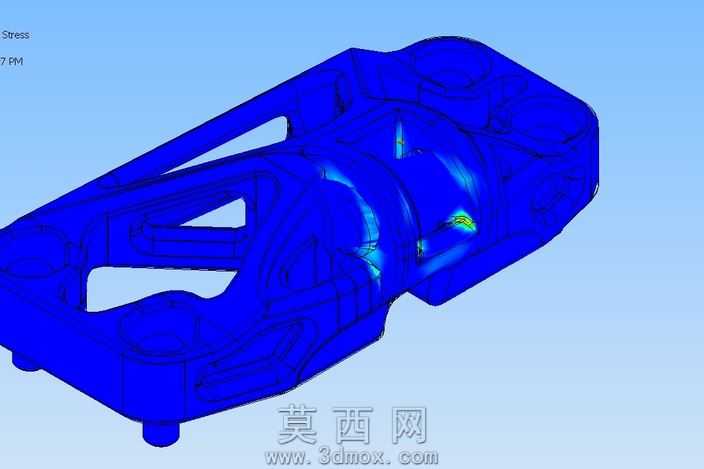

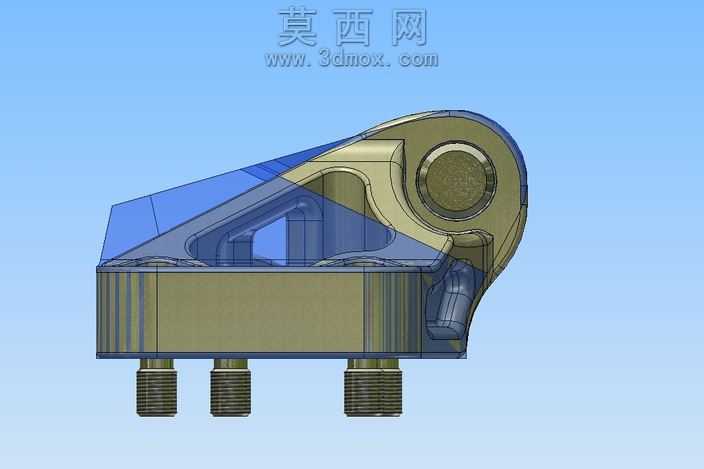

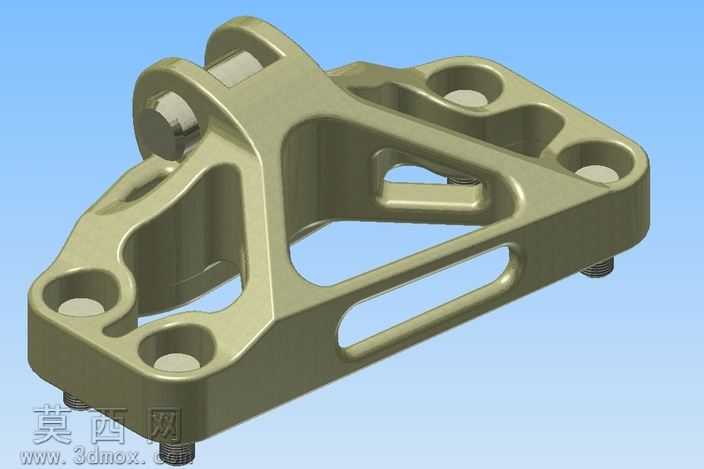

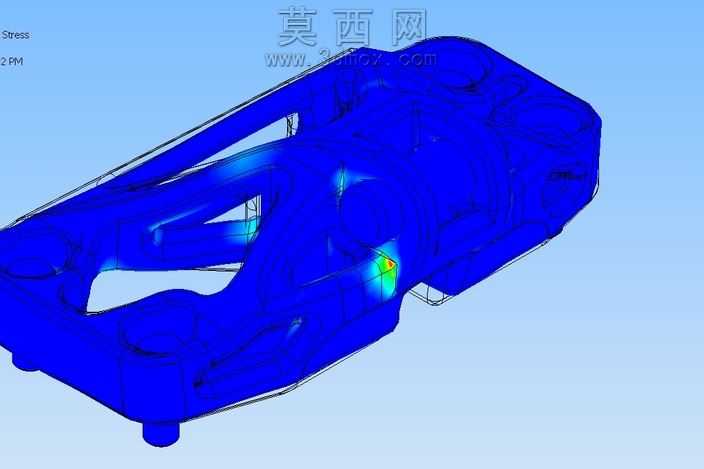

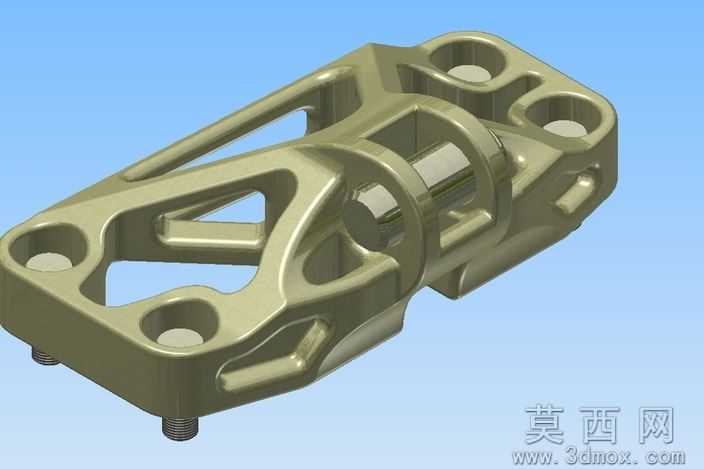

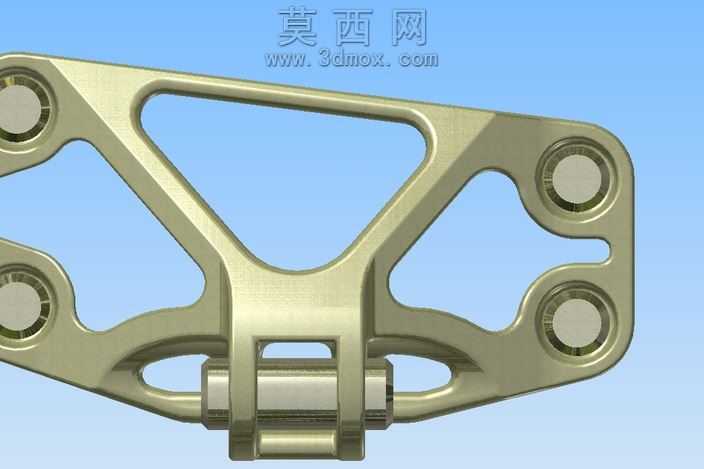

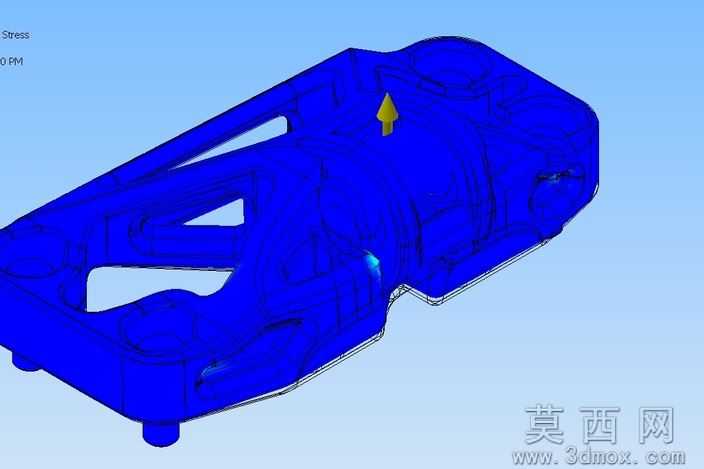

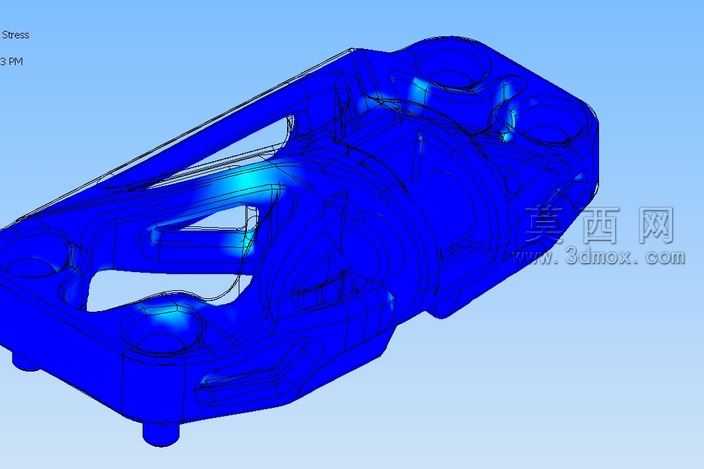

本作品为经过迭代优化的通用电气安装支架三维模型，采用专业三维建模软件完成全参数化构建，建模过程中严格遵循机械安装构件的尺寸配合规范，对支架的安装基准面、螺栓过孔、铰接配合位、底部螺柱安装端均做了精准的尺寸约束，确保各配合特征的公差符合通用机械装配要求。模型完成实体建模后，通过拓扑优化算法对非受力区域进行材料去除，在保证结构刚性与强度的前提下最大化实现轻量化设计，相较于初始版本的支架，本版模型质量降低近百分之十，体积同步缩减，在满足承载需求的同时有效降低构件自重，适配多场景下的电气部件安装承载需求。材质设定上选用常用的金属结构件材质，渲染阶段采用金属哑光质感参数，还原金属支架经机加工与表面处理后的真实质感，通过光影渲染清晰呈现支架的镂空加强筋结构、铰接位的轴孔配合细节、底部安装螺柱的螺纹特征，以及各安装孔的倒角过渡细节。结构设计层面，支架主体采用框架式镂空加强结构，通过三角形加强筋布局分散承载应力，避免应力集中导致的结构变形；一端设置多组贯通安装孔用于固定电气主体部件，中部设置铰接转轴位实现角度调节功能，另一端设置带螺纹的安装柱用于与基座快速连接，各受力部位均做了加厚处理，非受力区域通过镂空挖槽实现减重，整体结构兼顾刚性、轻量化与装配便利性。设计思路围绕通用电气部件的安装需求展开，在第一版支架的基础上优化了加强筋的布局走向，调整了铰接位的配合间隙，修正了安装孔的位置公差，让支架在适配更多规格电气部件安装的同时，进一步提升结构稳定性，减少材料冗余，可直接用于后续的工程验证、3D打印样件制作或机加工生产参考。
