短应力线轧机设备三维结构设计

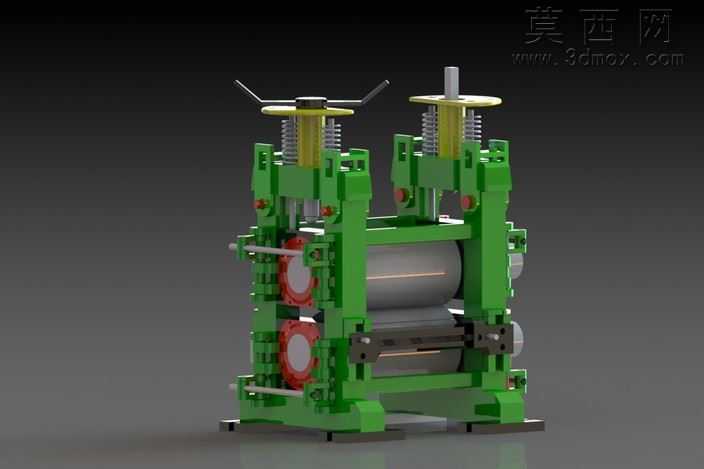

本作品为短应力线轧机的三维参数化建模成果，建模过程严格遵循冶金轧钢设备的实际设计规范，完整还原了短应力线轧机的核心结构特征。建模阶段采用自顶向下的设计思路，先搭建整机的装配骨架，确定各部件的安装基准与运动行程范围，再依次完成牌坊机架、轧辊组件、压下调节机构、弹簧平衡装置、导卫安装位等子部件的细节建模。机架部分采用对称式绿色涂装的铸造钢结构设计，建模时还原了牌坊上的加强筋结构、轴承座安装滑槽、定位销孔等细节，保证机架的受力结构符合短应力线轧机应力回路短、刚性强的设计特点。轧辊组件区分了工作辊与支撑辊的结构差异，辊身采用金属质感的银灰色材质，辊颈处的轴承座、密封端盖、红色锁紧环等部件均按实际装配关系完成配合建模，还原了轧辊的拆装逻辑。顶部的压下调节机构完整还原了手轮、调节丝杠、弹簧平衡组件、导向立柱的结构，弹簧部分采用螺旋扫描特征完成建模，准确表现弹簧的节距、丝径与预压缩安装状态，压下丝杠的螺纹细节、手轮的操作手柄结构均做了精细化处理，可直观展示辊缝调节的运动原理。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方打亮整机主体结构，补光消除部件间的暗部阴影，轮廓光勾勒机架与轧辊的边缘轮廓，背景采用深灰色渐变突出设备本身；材质分配上，机架采用哑光铸铁质感的绿色涂装材质，轧辊采用高反光的锻钢金属材质，弹簧、丝杠等传动件采用亮面金属材质，锁紧环采用醒目的红色涂装材质，不同材质的粗糙度、反光度参数均经过反复调试，还原真实工业设备的材质质感。整机装配过程严格按照实际设备的装配顺序添加配合约束，保证压下机构升降、轧辊转动等运动关系符合实际工作逻辑，可用于轧钢设备的结构教学、方案展示与装配模拟，完整呈现了短应力线轧机结构紧凑、刚性好、辊缝调节精度高的设计优势。
