中水处理厂圆形池污泥刮除设备结构

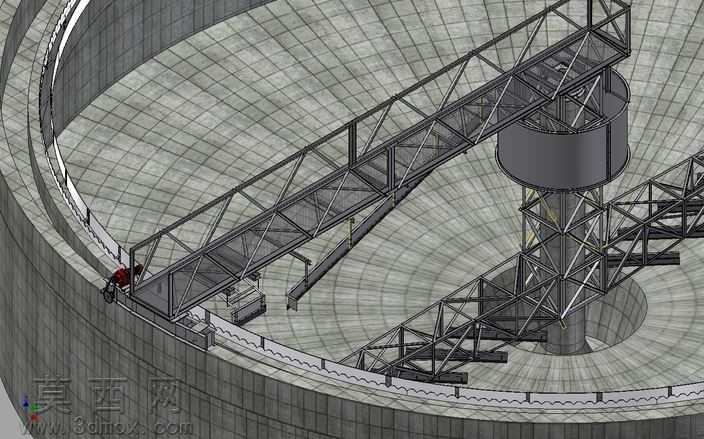

本作品为适配720升/秒处理流量的中水处理厂污泥去除设备三维建模成果，整体围绕圆形水处理池的作业场景完成全结构搭建。建模阶段首先依据水处理池的土建基准确定圆形池体的内径、池底坡度、中心竖井尺寸等核心参数，池壁采用混凝土质感材质，通过纹理贴图还原现浇混凝土的表面肌理与分格缝细节，池底做找坡处理，确保污泥能够依靠重力向中心集泥区域汇聚。核心作业桥架采用桁架式钢结构设计，建模时逐一搭建主弦杆、腹杆、横向支撑的杆件结构，所有型钢构件均按照通用钢结构规格设定截面参数，金属表面做防锈漆质感的材质处理，还原工业钢结构设备的真实外观，桥架一端通过回转支撑结构与中心竖井顶部连接，另一端设置沿池壁顶部轨道行走的驱动轮组，确保桥架能够围绕池体中心做整周回转运动。桥架下方配套设置刮泥板组件，刮泥板采用耐磨橡胶与钢制支架组合的结构，安装角度贴合池底坡度，可随桥架转动将沉积在池底的污泥逐步推送至中心集泥槽内；同时在桥架侧部设置操作走道与安全护栏，走道采用花纹钢板材质，护栏按照工业安全防护标准设置横杆与立杆间距，还原设备的日常操作维护通道结构。中心竖井部分整合了竖向支撑、污泥导流通道、旋转供电组件等细节结构，配套的螺旋爬梯从池底连通至桥架操作平台，爬梯踏步采用防滑钢板材质，扶手做圆润过渡处理，兼顾结构合理性与安全属性。渲染阶段采用工业场景常用的顶光结合环境漫反射的光照方案，调整金属、混凝土、橡胶等不同材质的反射率与粗糙度参数，清晰呈现各部件的装配关系与结构层次，整体设计完全贴合中水处理工艺的污泥去除作业需求，所有部件的装配间隙、运动行程均经过参数校验，可直观展示该类刮泥设备的工作原理与结构组成，为水处理环保设备的设计优化、方案展示提供精准的三维可视化参考。
