轧机用转换器机械结构三维设计

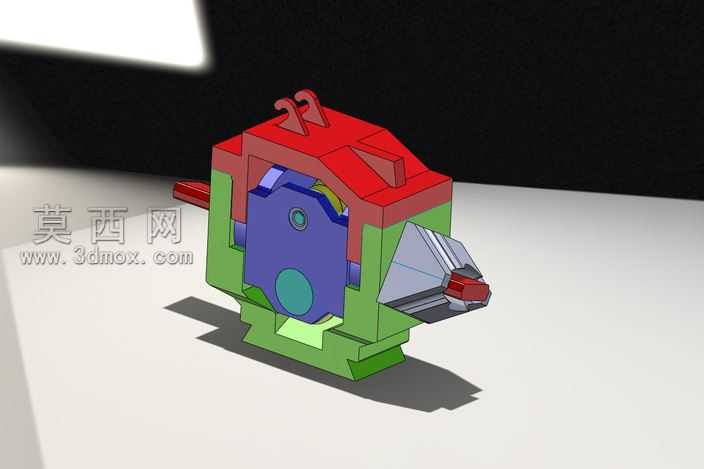

本作品为轧机配套使用的转换器结构三维设计，整体建模过程严格遵循机械设计规范，在三维建模软件中完成全参数化的零件创建与整体装配。建模阶段首先梳理转换器的功能逻辑，明确其在轧机设备中承担的介质或动力转换作用，将整体结构拆分为外部防护壳体、内部核心传动组件、端侧连接接口、顶部吊装结构四大模块逐一构建。外部壳体采用分块式设计，不同功能区域的壳体分别赋予差异化的材质表现：顶部吊装与侧部防护结构采用红色工程塑料材质，模拟设备实际生产中采用的高强度耐磨工程塑料质感，设置合适的粗糙度参数还原哑光磨砂的工业外观；中部主体承托结构采用绿色铸钢材质，调整金属材质的反射率与凹凸贴图，还原铸钢件表面细微的铸造纹理与厚重的金属质感；内部核心功能组件采用蓝色合金结构钢材质，突出核心部件的精密加工属性，表面设置轻微的金属反光效果，体现精加工零件的平整光滑质感。端侧的连接接口部分做了精细化建模，还原接口处的阶梯式定位结构、密封槽位与锁紧卡扣结构，确保装配关系完全符合机械设计的公差配合要求，各零件之间不存在干涉问题，可直观展示内部组件的装配层级与运动逻辑。渲染阶段采用三点布光方案，主光源从侧上方投射，打出结构的主要明暗关系，突出壳体的分块轮廓与内部组件的层次；辅助光源从侧方补光，弱化暗部的死黑区域，展现绿色铸钢壳体的材质细节；顶部轮廓光勾勒出设备的整体外轮廓，让模型在浅灰色地面背景上更具立体感，地面添加柔和的阴影效果增强真实感。设计过程中充分考虑轧机作业的高负载、强震动工况，在壳体连接处设计了加强筋结构，顶部的吊装吊耳做了圆角过渡与加厚处理，避免应力集中问题，内部组件的安装定位槽设计了足够的配合余量，既保证装配精度，也预留了工况下的形变空间，整体结构紧凑，功能分区清晰，可直接用于轧机配套设备的结构展示、装配教学以及后续的工程图导出参考。
