手动螺旋式肘节夹紧工装结构设计

项目分类:工装 发布时间:2025-01-13 ID:891172
  • 手动螺旋式肘节夹紧工装结构设计
  • 手动螺旋式肘节夹紧工装结构设计
  • 手动螺旋式肘节夹紧工装结构设计
  • 手动螺旋式肘节夹紧工装结构设计
  • 手动螺旋式肘节夹紧工装结构设计

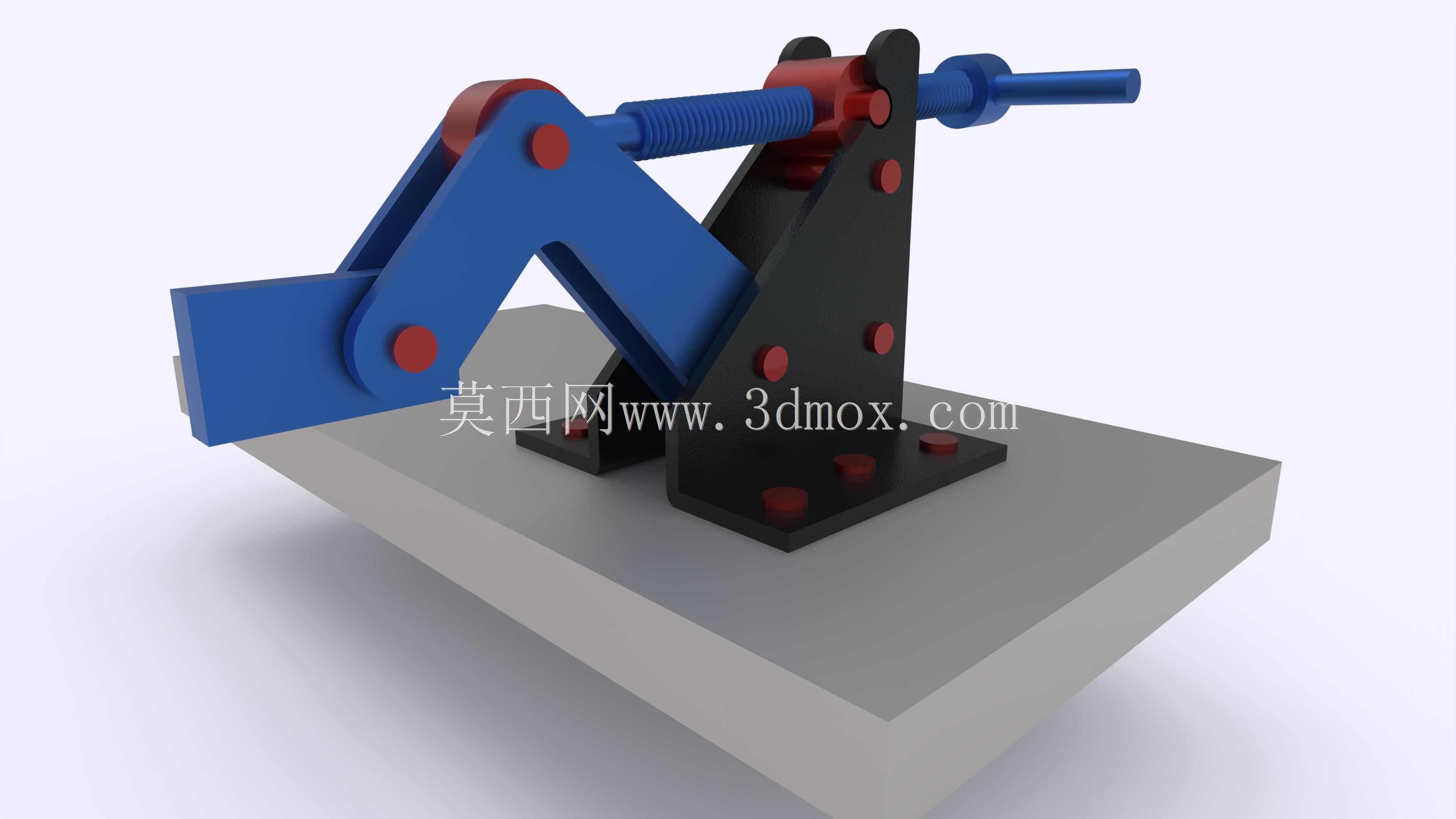

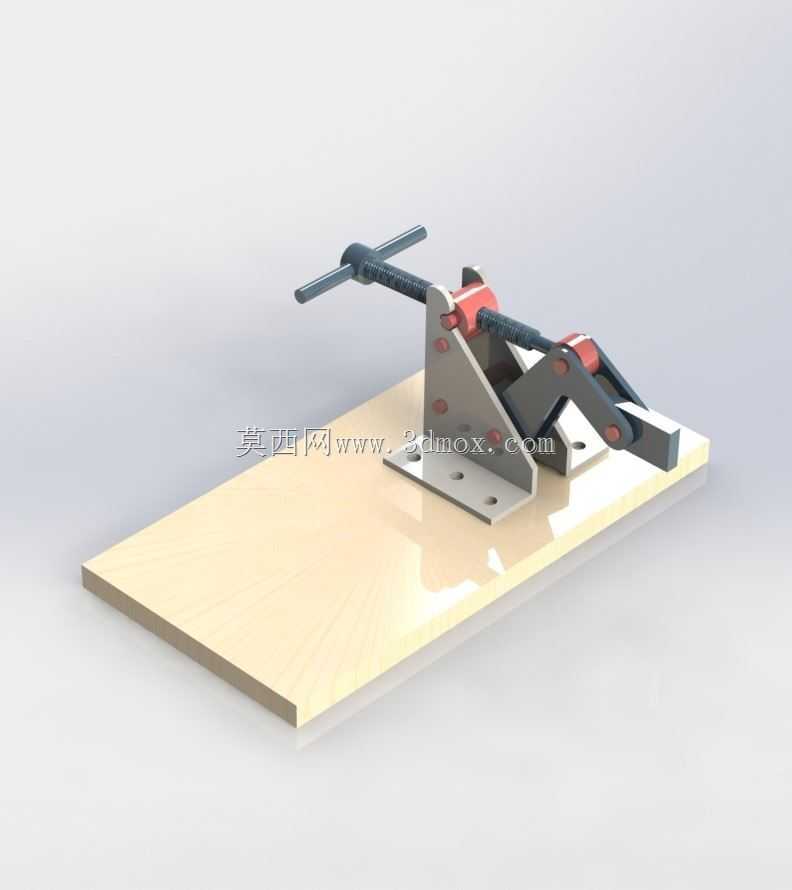

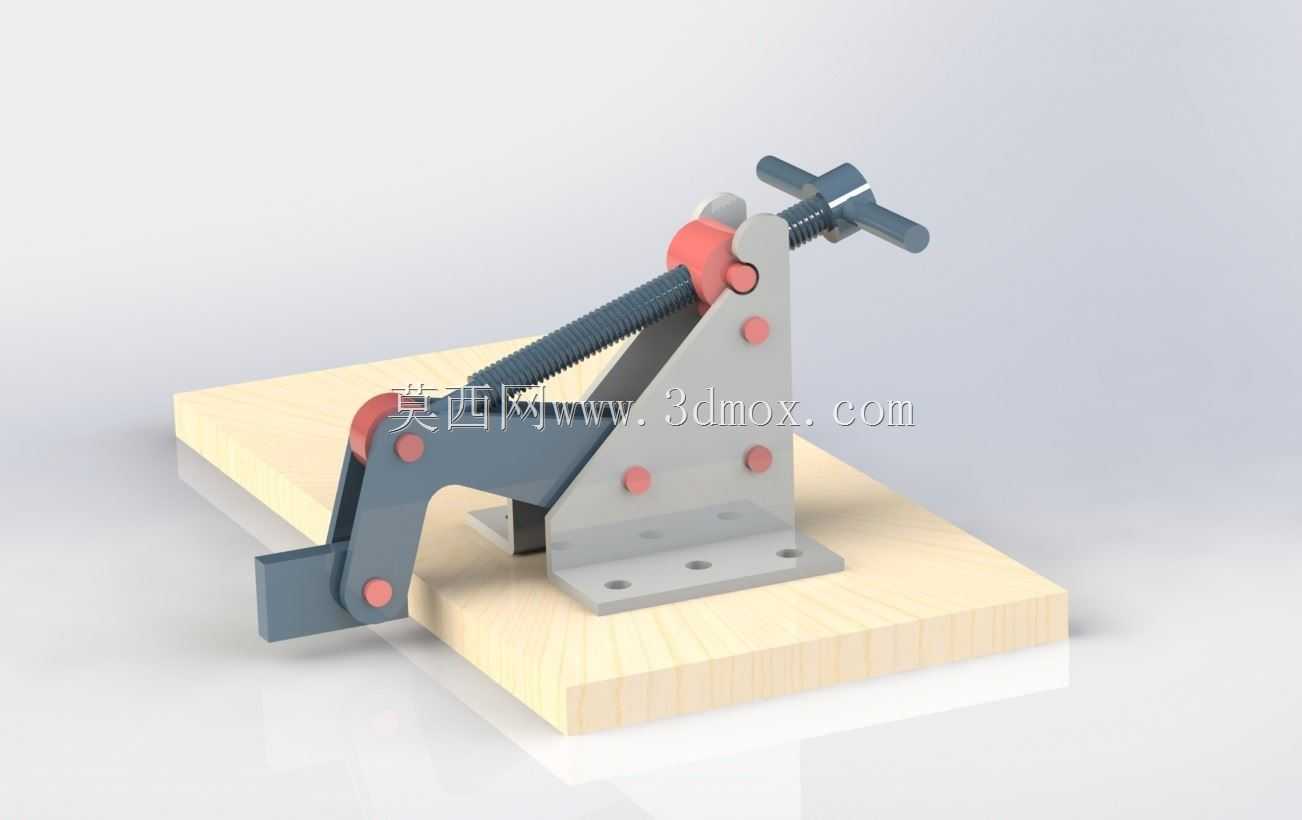

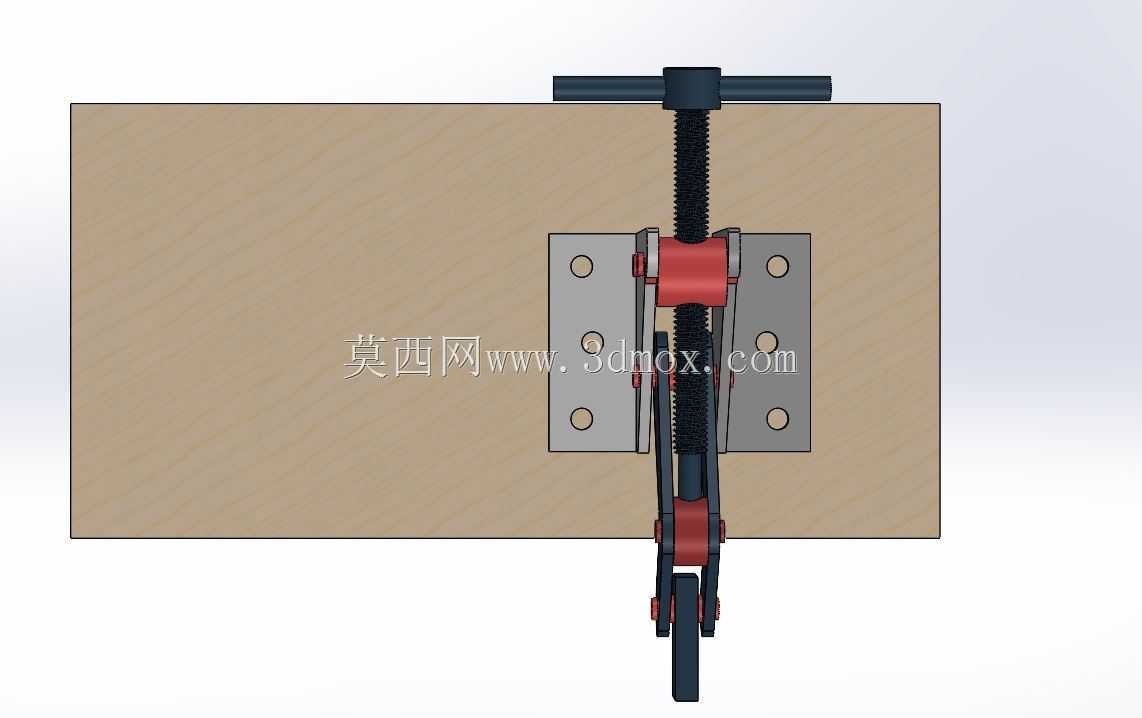

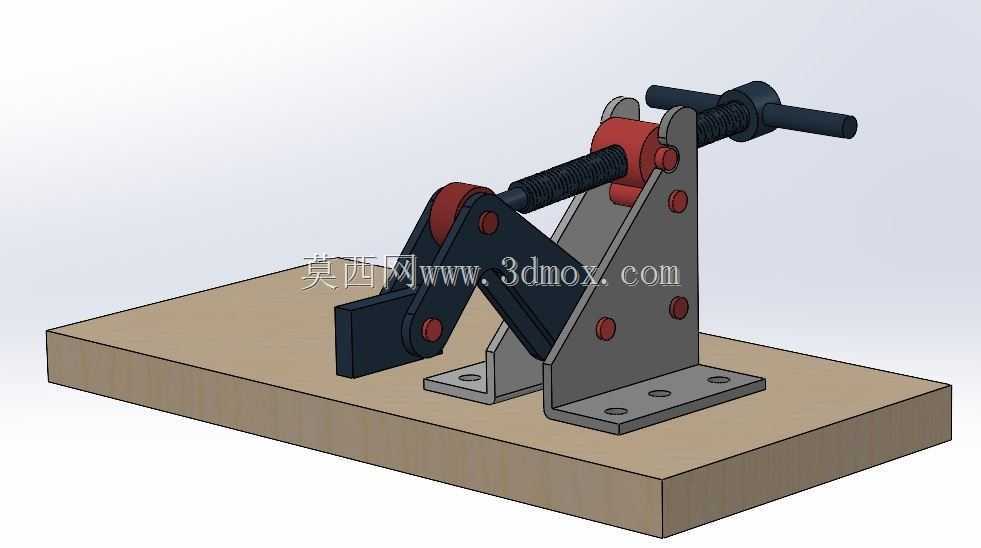

  操作时转动端部的蓝色手柄螺杆,螺杆通过螺纹副带动中部的铰接连杆组动作,当肘节连杆越过死点位置后,即可实现前端压头的自锁压紧,此时即便螺杆端受到反向的振动力,压头也不会出现松脱,这一特性让它在焊接、铣削这类存在持续振动的加工场景中,能保持稳定的夹紧力,不会因为设备振动导致工件移位。从安装边界来看,整套机构通过底部黑色基座上的四个沉头螺栓孔完成固定,基座底面为全平面设计,可以直接安装在铸铁平台、T型槽工作台或是定制的工装基板上,安装孔的孔距按照通用工装的安装规范设计,不需要额外加工转接板即可适配多数常规工装台的安装孔位。这类手动螺旋肘节夹紧结构,在中小批量零件的机加工装夹、焊接工位定位、装配工序固定场景中应用十分广泛,相比气动、液压夹紧单元,它不需要外接动力源,完全依靠手动操作即可完成工件的压紧与松开,在没有气源、电源布设的零散工位,或是需要频繁调整装夹位置的维修、试制场景下,适配性远高于动力驱动的夹紧装置。整套结构的核心传力路径分为三个部分:端部的手动旋拧螺杆、中部的肘节连杆增力组、底部的安装基座与前端的压头。前端压头为平直矩形压块,压合面做了平面度处理,和被压工件的接触面积足够大,不会因为局部压强过大压伤铝件、塑料件这类软质工件的表面,如果需要夹持异形工件,也可以直接更换前端压头,压头和连杆端通过铰接轴连接,更换时只需要抽出销轴即可完成拆装,不需要拆解整套连杆结构。设计这套结构时,核心的考量点是增力比与自锁行程的匹配:螺杆的螺距选择兼顾了操作效率与锁紧力,螺距过大会导致转动手柄时压头进给太快,难以精准控制压紧力度,容易压伤薄壁工件;螺距过小则会导致空行程太长,装拆工件时需要转动多圈手柄,降低工位操作效率。

  肘节连杆的铰接点位置经过反复校核,保证压紧状态下连杆处于刚越过死点1-2度的位置,这个角度区间既可以保证可靠自锁,不会因为振动松脱,又能在松开时不需要太大的扳动力即可解除自锁,避免出现工装锁死无法打开的情况。所有铰接位置都预留了销轴的润滑间隙,长期使用时可以定期注入润滑脂,减少铰接点的磨损,避免因为磨损导致间隙过大,出现压头下压位置偏移、夹紧力不足的问题。螺杆部分做了滚花处理?不,图中螺杆段是梯形螺纹,和基座上的铜制螺母配合,梯形螺纹的传动效率比普通三角螺纹更高,耐磨性能也更好,适合频繁往复转动的手动操作场景,长期使用不会因为螺纹磨损出现窜动。基座部分采用整体式的钢板折弯拼接结构?

  不对,从结构形态看是焊接式的箱型基座,整体刚性足够,在承受最大夹紧力时不会出现基座变形,保证压头的下压位置精度,不会因为基座形变导致压头翘起,影响夹紧可靠性。在实际产线应用中,这类夹紧机构常成对使用,分布在工件的两侧装夹位置,比如焊接小型钣金框架时,两个夹紧机构分别固定框架的两个侧边,不需要工人手扶即可完成焊接作业;在小型零件的铣削加工中,它可以配合台虎钳使用,对工件的悬空部位做辅助压紧,避免铣削力导致工件弹动;在装配工位,它可以用来固定待装配的壳体零件,方便工人装配内部的螺丝、密封圈等小零件,不需要一直手扶工件。

  和常见的垂直式快速夹钳相比,这种螺旋驱动的肘节夹紧结构的夹紧力调节范围更大,通过转动螺杆的圈数可以精准控制压头的下压量,适配不同厚度的工件,不需要像快速夹钳那样频繁调整压头的安装高度,对于工件厚度存在小幅公差波动的场景,适应性更强。整套结构的运动部件没有外露的弹簧等易损件,在焊接工位存在焊渣飞溅的环境下使用,也不会出现焊渣卡进弹簧导致夹钳失效的问题,日常维护只需要定期给铰接点和螺纹副加注润滑油即可,维护成本极低。从空间占用来看,整套机构在完全松开状态下,压头抬起的高度足够满足常规工件的取放空间,不需要额外设计抬升避让结构,压头的转动角度经过限位设计,松开时不会过度翻转碰到周边的其他工装部件,在排布密集的多工位工装板上,也不会和相邻的夹紧机构产生运动干涉。
