发动机连杆盖高精度三维数模设计

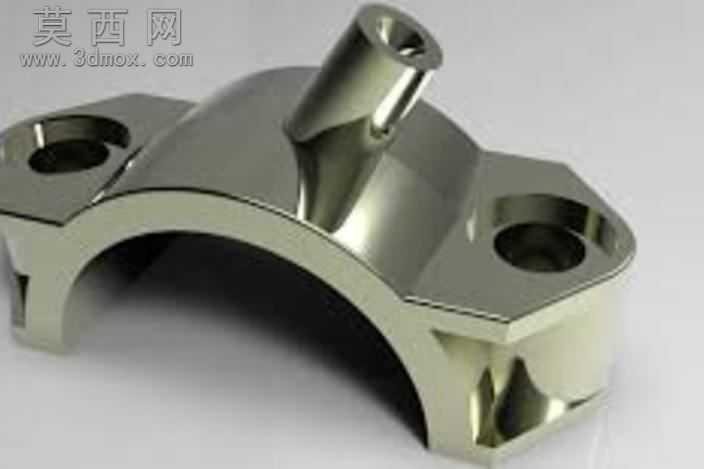

本作品为发动机连杆盖的三维参数化模型，建模阶段严格遵循内燃机连杆组件的实际设计规范，以保证模型的工程实用性与结构准确性。建模初期先梳理连杆盖的核心功能定位：作为发动机曲柄连杆机构中连杆大头的剖分紧固部件，需与连杆体配合完成曲轴连杆轴颈的包覆定位，承受发动机做功行程中的交变冲击载荷，因此建模全程围绕结构强度、装配精度两大核心要求展开。首先通过草图绘制完成连杆盖的基础轮廓构建，精准还原半圆弧轴瓦安装面的曲率参数，保证与连杆体合装后内孔的圆度公差符合设计要求；两侧对称布置的螺栓安装凸台经过结构优化，凸台厚度、螺栓过孔孔径与沉孔深度均参照通用内燃机设计标准设定，确保螺栓紧固时的压紧力均匀分布，避免工作过程中出现连接松动。模型顶部的定位油嘴凸台结构完整还原，凸台中心的油道通孔与半圆弧内表面的油槽连通，可实现发动机工作时润滑油的精准输送，为曲轴连杆轴颈提供持续润滑。建模过程中对所有过渡圆角进行了精细化处理，尤其是半圆弧面与两侧安装翼板的衔接位置、凸台与主体的连接位置，均采用平滑圆角过渡，既还原了实际零件的机加工工艺特征，也避免了应力集中问题，符合零件的力学性能要求。材质渲染阶段采用金属合金钢材质，调整材质参数还原钢制机加工零件的金属光泽与表面质感，对安装面、轴瓦配合面等关键加工面做了精细化的质感区分，清晰呈现不同加工面的工艺特征。模型整体结构完整无缺失特征，所有尺寸比例协调，可直接用于发动机结构教学、组件装配模拟、有限元受力分析等场景，也可作为内燃机零部件设计的参考数模使用，具备较高的工程参考价值。
