电源变压器端盖3D扫描逆向结构

　　日常做电源类配套结构设计时，经常会碰到老款变压器端盖无原始图纸的情况，这类端盖作为电源变压器的核心防护构件，主要作用是包裹内部绕组与铁芯端部，隔绝外界粉尘、潮气侵入，同时为整机安装提供固定接口，在工业控制电源、小型配电模块、民用供电配套的电源变压器上都有广泛应用，不少服役超过十年的老旧设备上的端盖因为模具损耗、原厂图纸遗失，备件替换时根本找不到可用的三维数模，这时候通过3D扫描获取的点云重构模型就能解决大问题。

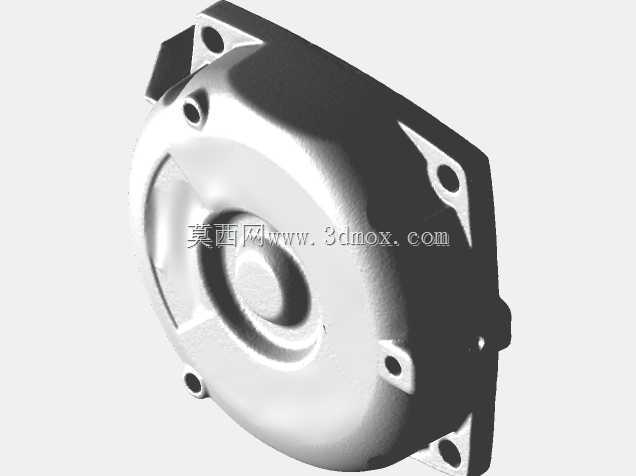

　　从扫描得到的结构来看，这款端盖采用一体化铸造成型后做表面机加工的工艺路线，主体为圆盘形承压结构，边缘延伸出带安装孔的凸耳，每个凸耳上的通孔位置度公差控制在0.1mm以内，刚好匹配变压器本体上的预装螺柱，安装时不需要额外扩孔调整，能直接对位锁紧。端盖中心区域做了内凹的环形加强筋，既可以避让变压器内部引出的接线端子，又能在不增加整体壁厚的前提下提升壳体的抗形变能力，毕竟变压器运行过程中会产生持续的微幅振动，端盖如果刚性不足，长期运行后容易出现固定螺栓松动、密封缝隙变大的问题，这种环形筋的设计刚好把振动产生的应力分散到整个盘面，避免应力集中在安装孔位置导致开裂。

　　做这类扫描逆向建模的时候，首先要注意安装边界的尺寸还原，端盖与变压器本体配合的止口尺寸是核心配合面，扫描后需要对点云数据做降噪处理，把扫描过程中产生的杂点、表面氧化层带来的尺寸偏差剔除，还原止口的真实直径与深度，保证装配后端盖与本体之间的配合间隙控制在0.05mm以内，既不会因为过盈量太大导致装配时敲坏端盖，也不会因为间隙太大出现防护等级不达标的问题。其次是安装孔的中心距参数，四个凸耳上的安装孔呈不对称分布，这种设计是为了防止安装时出现对位错误，逆向的时候不能随意简化成对称结构，必须严格按照扫描得到的孔位坐标建模，否则现场安装时会出现孔位对不上的问题。

　　端盖侧面预留的出线缺口位置也需要重点还原，这个缺口是用来走变压器低压侧引出线的，缺口的弧度与边缘倒角尺寸直接影响出线时的线缆防护，如果倒角太小，线缆长期和金属边缘摩擦容易破坏绝缘层，引发安全隐患，扫描重构时要把这个位置的圆角特征完整保留，不能为了建模省事做成直角边。另外端盖表面的铸造拔模斜度也不能忽略，不少新手做逆向建模的时候会把拔模斜度做成直壁，后续如果要开模生产备件，根本无法顺利脱模，必须按照扫描得到的1.5度拔模斜度还原所有侧壁特征，保证模型具备实际生产可用性。

　　从实际应用场景来说，这类扫描得到的端盖模型除了用来做备件替换的加工依据，还可以用来做变压器整机的装配干涉检查，很多时候做设备改造需要在变压器周边加装温控模块、散热风道，没有端盖的准确数模，就没法提前判断加装的部件会不会和端盖凸耳产生干涉，容易出现现场安装时才发现空间不足的问题，拖慢改造进度。另外在做变压器振动仿真分析的时候，准确的端盖数模也是必不可少的，端盖的质量分布、刚性参数直接影响整机的固有频率计算结果，如果模型简化过度，仿真得到的共振频率和实际值偏差太大，就没法针对性做减振结构优化。

　　建模过程中还要注意壁厚的均匀性，从扫描截面数据来看，这款端盖的主体壁厚控制在3mm左右，安装凸耳位置因为要承受锁紧力，局部加厚到5mm，过渡位置做了圆弧顺滑处理，避免壁厚突变导致铸造时出现缩孔、砂眼等缺陷，逆向的时候不能随意调整壁厚分布，否则后续加工出来的端盖重量和原厂件偏差太大，会影响整机的动平衡。还有端盖内侧的定位凸台，这个凸台是用来卡紧内部绝缘垫片的，凸台的高度与直径尺寸要和扫描数据完全一致，不然绝缘垫片装上去会出现松动，没法有效隔离绕组与金属端盖，容易引发绝缘击穿故障。

　　很多人觉得3D扫描的模型直接拿来用就行，其实不然，扫描得到的原始点云存在很多误差，比如表面的油污、锈蚀带来的尺寸偏差，扫描死角带来的特征缺失，都需要工程师结合实际装配需求做特征修正，比如安装孔的位置需要按照实际配合的螺柱位置做圆整，止口的配合面需要做平面度修正，保证加工出来的零件能顺利装配。这款端盖的结构虽然看起来简单，但是每个特征都有对应的实际功能，没有多余的设计，做逆向的时候不能随意删减或者添加特征，要完全还原原始设计的功能逻辑，才能保证模型在实际生产、装配、仿真环节都能正常使用。
