Dabico品牌Hydrant坑盒阀结构设计

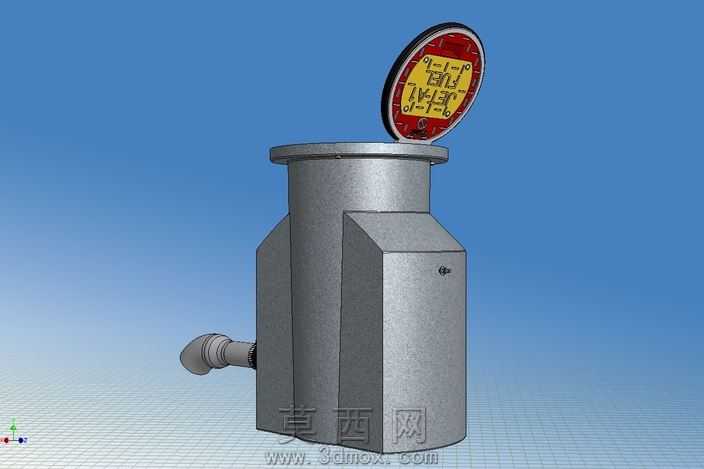

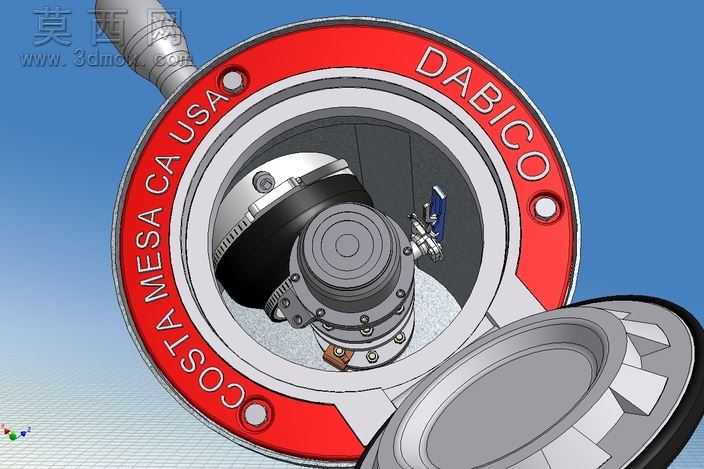

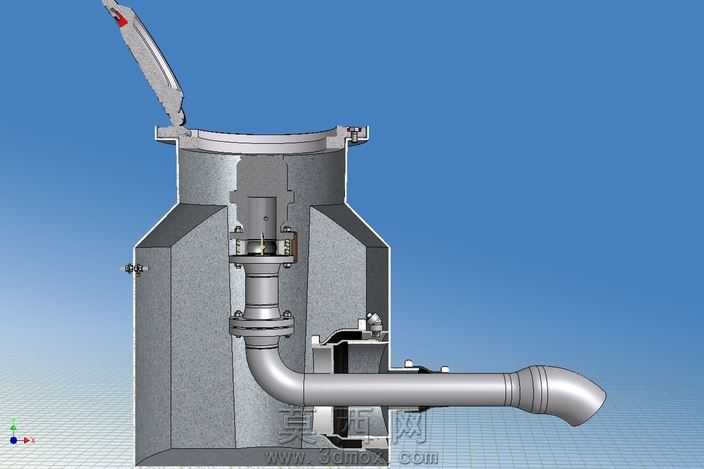

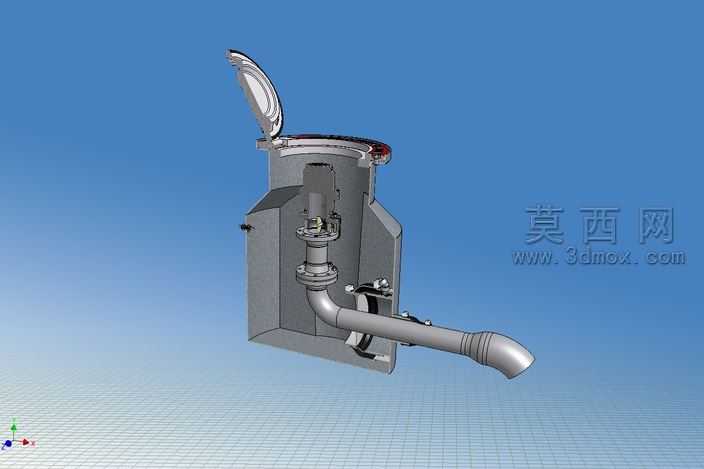

本作品为Dabico品牌Hydrant坑盒阀的三维参数化设计模型，采用Autodesk Inventor完成全流程建模与装配设计，整体围绕地埋式消防坑阀的防护与功能集成需求展开设计。建模阶段采用自顶向下的设计思路，首先完成外部防护坑盒的壳体结构搭建，壳体采用钣金折弯与实体切削结合的建模方式，预留出管路穿装位、检修门开合位以及上盖翻转的铰接空间，上盖与壳体的铰接结构通过同轴心配合完成约束，可实现真实的开合动作模拟，还原实际使用时的开盖操作状态。内部核心阀组与管路结构采用多实体建模方式完成，依次构建阀座、阀芯、启闭操作机构、弯转管路以及出水端接口，各零部件间通过标准配合关系完成装配，可清晰展示阀件启闭时的内部运动逻辑，弯管段采用扫掠特征完成建模，精准还原管路的弯曲弧度与接口处的波纹密封结构，保证管路流体通路的结构合理性。材质渲染阶段针对不同部件赋予对应材质属性，外部防护壳体采用哑光灰色金属漆材质，模拟铸铁防护壳的厚重质感，内部阀件与金属管路赋予抛光不锈钢材质，还原金属部件的金属光泽与反光特性，铰接轴、紧固件等小零件赋予镀锌金属材质，区分不同零部件的材质差异，上盖的密封胶圈部位赋予黑色橡胶材质，还原密封件的哑光弹性质感，整体渲染采用蓝底渐变的工程展示场景，搭配网格地面突出模型的空间结构，通过半透明剖切视角可同时展示外部防护结构与内部阀组管路的装配关系。设计过程中充分考虑坑盒阀的地埋安装需求，壳体外部设置有安装固定位，管路接口处预留标准连接尺寸，检修门的开合角度满足内部阀件操作维护的空间需求，上盖的密封结构可实现坑盒内部的防水防护，避免地埋环境下的积水、杂物侵入阀组造成部件锈蚀或卡滞，整体结构紧凑合理，在有限的坑盒空间内完成阀组、管路、操作机构的集成布置，既满足消防供水的功能需求，又通过外置防护盒实现核心部件的防护，可用于产品结构验证、安装指导演示以及相关配件的适配设计参考，各零部件均保留完整建模参数，可根据实际安装工况调整壳体尺寸、管路通径以及阀组规格，适配不同场景的地埋消防供水布设需求。
