森精机NL3000Y_700四轴车铣复合加工设备

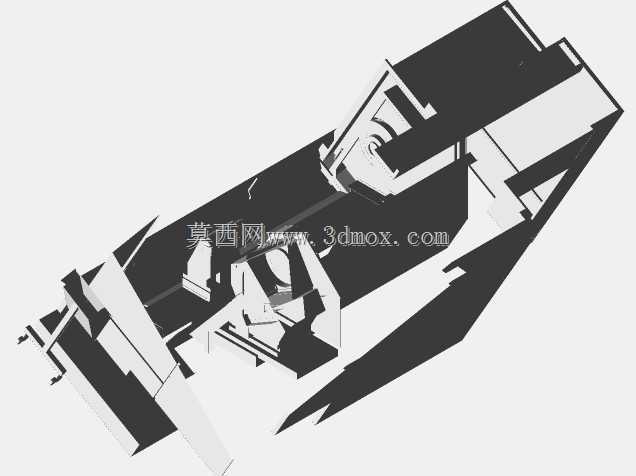

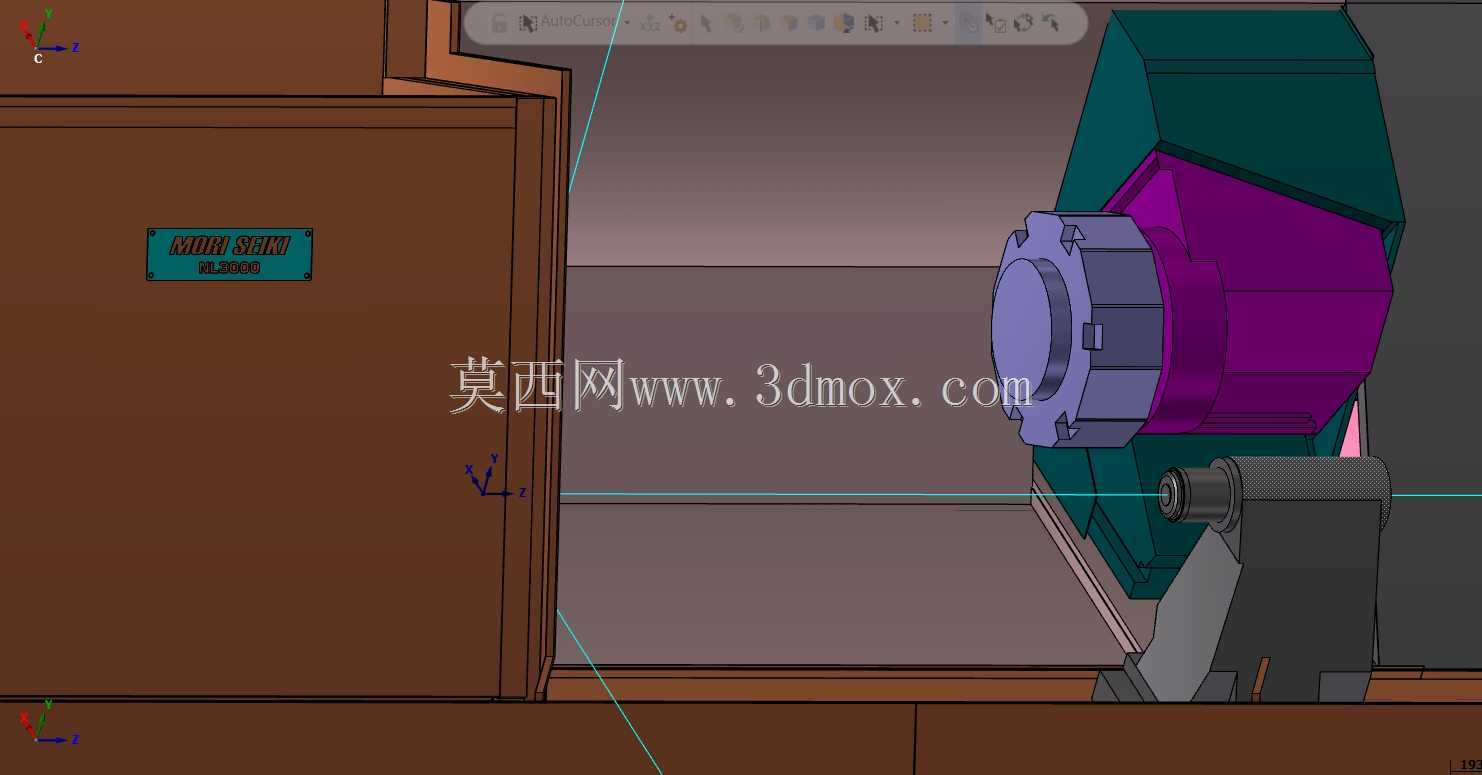

　　这款四轴车铣复合加工设备的三维结构还原，覆盖了设备从外防护到内部核心执行机构的完整装配关系，在做产线规划、设备布局仿真、加工干涉校验的场景下，能直接提供精准的空间边界参考，不用再反复核对设备样本的二维尺寸图做逆向推导。做精密零部件加工的车间里，这类带Y轴的车铣复合设备主要承担复杂轴类、盘类零件的一次性装夹加工任务，能把车削、铣削、钻削、攻丝甚至多面体加工工序整合在同一台设备上完成，避免多次装夹带来的定位误差，尤其适合液压阀块、精密传动轴、医疗植入构件这类对形位公差要求严苛的零件加工，在中小批量多品种的加工场景下，能大幅缩减工序流转的等待时间，降低半成品周转的磕碰风险。

　　从结构设计逻辑来看，设备采用斜床身布局，床身倾斜角度经过刚性校核，既能保证排屑顺畅，让加工产生的铁屑能顺着斜面滑落到排屑器内，不会堆积在加工区域影响刀具运动，也能优化主轴和刀塔的受力路径，提升重切削工况下的结构稳定性。主轴端采用高刚性轴承组配置，能承担大扭矩切削载荷，搭配的动力刀塔可以搭载多把旋转刀具，Y轴的行程设计覆盖了常见盘类、轴类零件的偏心加工范围，不用额外加装专用工装就能完成侧面键槽、径向孔、斜向油孔这类特征的加工。尾座部分采用可编程液压驱动结构，加工长轴类零件时能自动顶紧，顶紧力可以根据工件材质和直径调整，避免顶紧力过大导致工件变形，或是顶紧力不足在切削时出现工件窜动的问题。

　　外防护的设计充分考虑了车间实际使用的需求，操作门采用大开口平移结构，方便吊装大型工件上下料，观察窗采用防飞溅的高强度透明材料，既能让操作人员实时观察加工状态，也能阻挡高速切削时飞出的铁屑和切削液。防护内部的切削液喷淋管路、排屑螺旋杆的安装位置都在模型里做了完整还原，做设备维护仿真、管路干涉检查的时候，可以直接在模型里测量拆装空间，提前预判维护作业时是否需要拆除周边附属设施，减少现场停机维护的准备时间。

　　安装边界方面，设备的整机占地尺寸、地脚螺栓的分布位置、操作侧的安全预留空间、吊装点的位置都在结构里做了准确体现，做新车间布局规划的时候，可以直接把模型导入产线仿真软件，核对设备之间的操作间距、物流通道宽度是否符合安全规范，同时也能提前规划切削液管路、电力线缆、压缩空气管路的走向，避免现场安装时出现管线和设备基础干涉的问题。刀塔的换刀运动轨迹、主轴的卡盘开合范围、尾座的全行程运动边界都在模型里保留了完整的运动副约束，做加工离线编程的时候，可以直接导入模型做刀具路径干涉校验，提前发现程序里的碰撞风险，减少现场试切的时间成本和撞机风险。

　　很多刚接触车铣复合设备的工艺人员，很难通过二维图纸理解Y轴结构的运动逻辑，这个完整的装配模型可以直观展示各轴的运动方向、行程范围、部件之间的装配层级，不管是做设备操作培训，还是做工艺方案评审，都能比平面图纸更清晰地传递结构信息，避免因为对设备结构理解不到位，制定出超出设备加工能力的工艺方案。比如在做偏心零件加工的时候，可以直接在模型里模拟刀具的运动路径，核对Y轴行程是否能覆盖加工特征的位置，刀塔和主轴卡盘、尾座顶尖之间是否会在加工过程中发生干涉，提前调整工艺参数或者装夹位置，不用等到现场装夹调试才发现问题。
