带轴肩直齿圆柱传动齿轮结构

　　这款直齿圆柱齿轮是机械传动系统里的基础核心零件，日常在中小功率的传动场景里出镜率极高，从小型输送线的动力传递单元，到教学演示用的传动实训台，再到小型机电设备的减速模组里，都能见到这类结构的身影。它的核心作用是在平行轴之间传递旋转扭矩，通过轮齿的连续啮合，把输入端的转速和扭矩按照固定传动比转换后输出到执行端，整个传动过程的传动比恒定，不会出现瞬时传动比波动，适合对传动精度有基础要求的中低速传动场景。

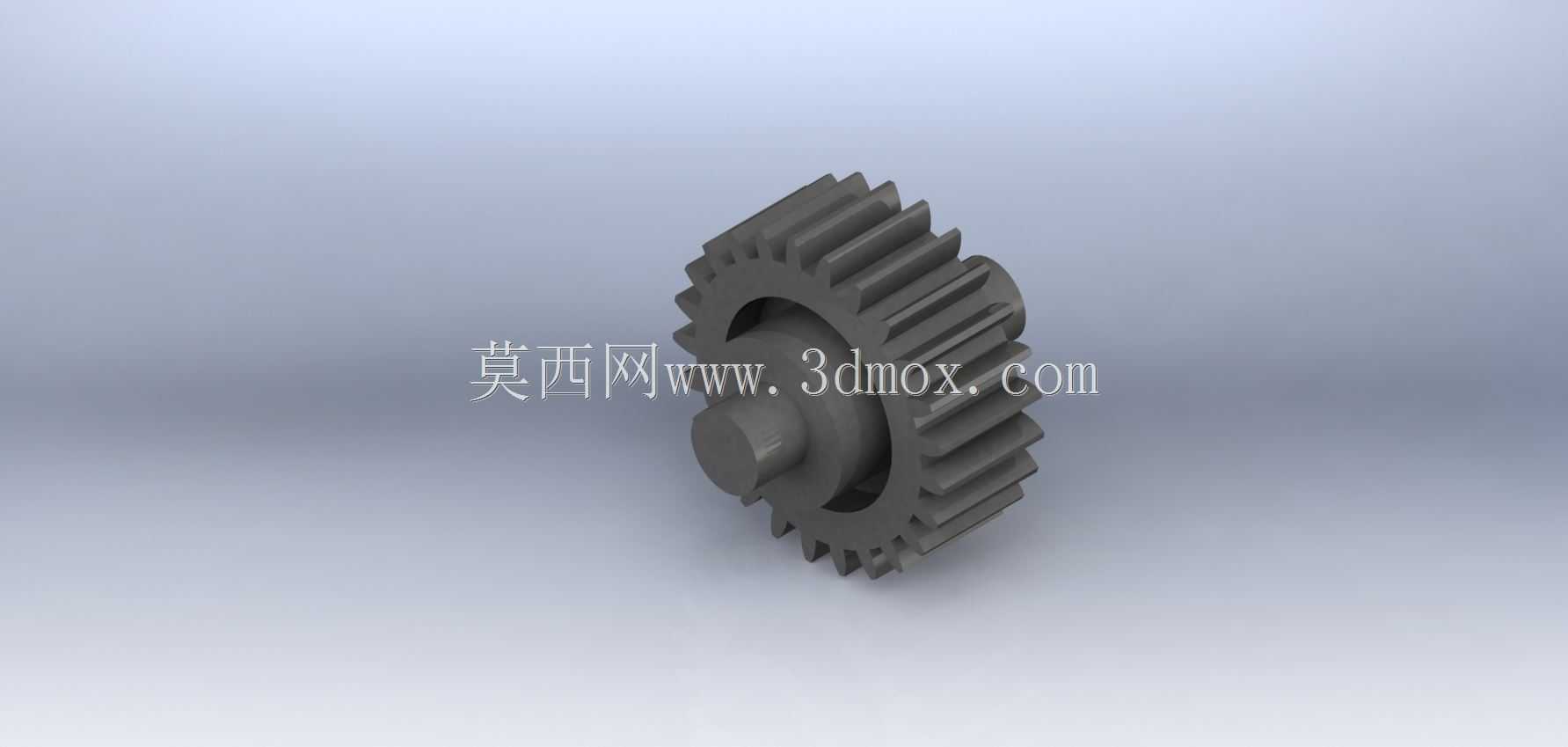

　　从结构设计来看，这款齿轮采用了一体式带轮毂轴肩的结构，中间的轴孔用来和传动轴做配合，轴肩的作用是给齿轮做轴向定位，安装的时候轴肩端面贴住传动轴的定位台阶，就能快速确定齿轮在轴上的轴向位置，不需要额外加装过多的定位套，能简化装配环节的零件数量。轮齿部分采用标准渐开线齿形设计，齿顶和齿根都做了标准的圆角过渡，能有效降低啮合过程中的应力集中，避免长期交变载荷下出现齿根断裂的问题，齿面的啮合区域做了等宽设计，保证啮合过程中齿面接触应力均匀分布，减少偏载带来的异常磨损。

　　在安装边界上，这款齿轮的轮毂外径小于齿根圆直径，不会和配对啮合的齿轮产生结构干涉，轴向总长度和齿宽做了匹配设计，既保证了足够的齿面接触面积来传递额定扭矩，又不会因为轴向尺寸过大占用过多的安装空间。轴孔的公差带按照过渡配合设计，装配时可以通过键连接来传递扭矩，键槽的位置和轮毂端面保持固定的位置度要求，保证装配后齿轮的径向跳动控制在合理范围内，减少运转过程中的振动和噪音。

　　设计这类齿轮的时候，首先要匹配传动系统的模数和齿数要求，确定齿顶圆、齿根圆、分度圆的基础尺寸，再根据传动轴的直径确定轴孔尺寸，轮毂的长度一般要大于等于轴孔直径的1.2倍，保证和轴的配合长度足够，避免运转过程中出现齿轮晃动。轮齿的加工精度按照中等精度等级设计，完全能满足普通工业传动的需求，不需要过高的加工精度带来不必要的成本提升。齿宽的确定要结合传递的扭矩大小计算，保证齿面的接触强度和齿根的弯曲强度都能满足额定载荷下的使用寿命要求，不会出现短期使用就断齿或者齿面过度磨损的问题。

　　实际使用过程中，这类齿轮一般搭配润滑脂或者润滑油做啮合面润滑，能有效降低齿面的摩擦系数，减少运转过程中的温升和磨损，延长整体使用寿命。安装时要保证两个啮合齿轮的轴线平行度在允许公差范围内，否则会出现轮齿一端接触的偏载问题，轻则加剧磨损产生噪音，重则会导致轮齿断裂失效。另外齿轮的轴向固定除了依靠轴肩定位，一般还会在轴端加装挡圈或者锁紧螺母，避免运转过程中齿轮出现轴向窜动，影响啮合精度甚至导致齿轮脱出传动轴。

　　从应用场景拓展来看，这类结构的齿轮不仅可以用在独立的传动模组里，也可以作为集成式传动部件的一部分，和其他齿数的齿轮搭配组成齿轮系，实现多档位的转速输出或者大减速比的动力传递。在教学实训场景里，这类结构简单的齿轮也是机械原理课程里用来讲解齿轮啮合原理、传动比计算、装配公差配合的典型实例，能让学习者直观理解直齿圆柱齿轮的结构特点和工作逻辑。在小型非标自动化设备里，这类齿轮经常用来做电机输出端的第一级减速，把电机的高转速低扭矩转换成适配执行机构的低转速高扭矩输出，因为直齿轮的传动效率高，加工和装配难度低，维护也比较方便，是很多入门级传动结构的首选零件。
