钢制钣金电缆穿线导管三维设计

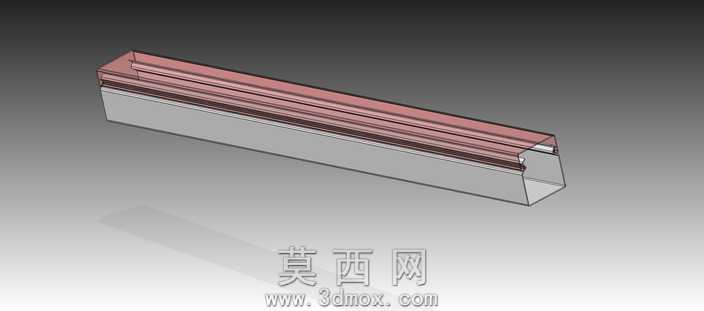

本作品为钢制电缆穿线导管的三维设计成果，建模阶段以钣金设计逻辑为核心，先通过草图绘制导管的截面轮廓，精准定义U型槽体的壁厚、槽内宽度与整体高度参数，确保内部空间可满足常规电缆的穿设容纳需求，再通过拉伸命令生成基础直段槽体，针对导管的端口衔接位置，添加了适配拼接的折边结构，避免安装时端口锐边划伤电缆外层绝缘皮。材质设置上，主体钢制部分采用哑光冷轧钢材质参数，调整金属粗糙度与反射度，还原钢制钣金件经冲压成型后的真实质感，槽体内部的电缆容纳区域做了半透明淡红色材质区分，直观展示导管的内部走线空间，渲染阶段采用渐变灰背景搭配定向柔光，既清晰呈现导管的外部轮廓线条，也能通过光影变化凸显槽体的弯折结构与壁厚细节。结构设计上充分考虑实际使用中的易弯曲特性，在直段基础上预留了可弯折的工艺余量，槽体的侧边折边采用双层压合结构，提升导管整体的结构强度，避免弯折过程中出现槽体开裂、变形塌陷的问题，同时槽口位置做了圆弧过渡处理，降低穿线时的摩擦阻力。设计思路围绕工程现场的电缆防护需求展开，摒弃了复杂的冗余结构，以简洁的U型槽式结构实现电缆的承托与防护功能，兼顾加工便利性与使用实用性，建模过程中对钣金的折弯系数、展开尺寸做了精准校核，确保设计成果可直接对接钣金冲压、折弯的加工工序，无需二次调整参数，模型的各部分结构均做了参数化关联，可根据实际使用场景的电缆数量、布线走向快速调整导管的长度、槽宽与弯折角度，适配不同的布线施工需求。
