树莓派3B+立式圆柱型防护外壳设计

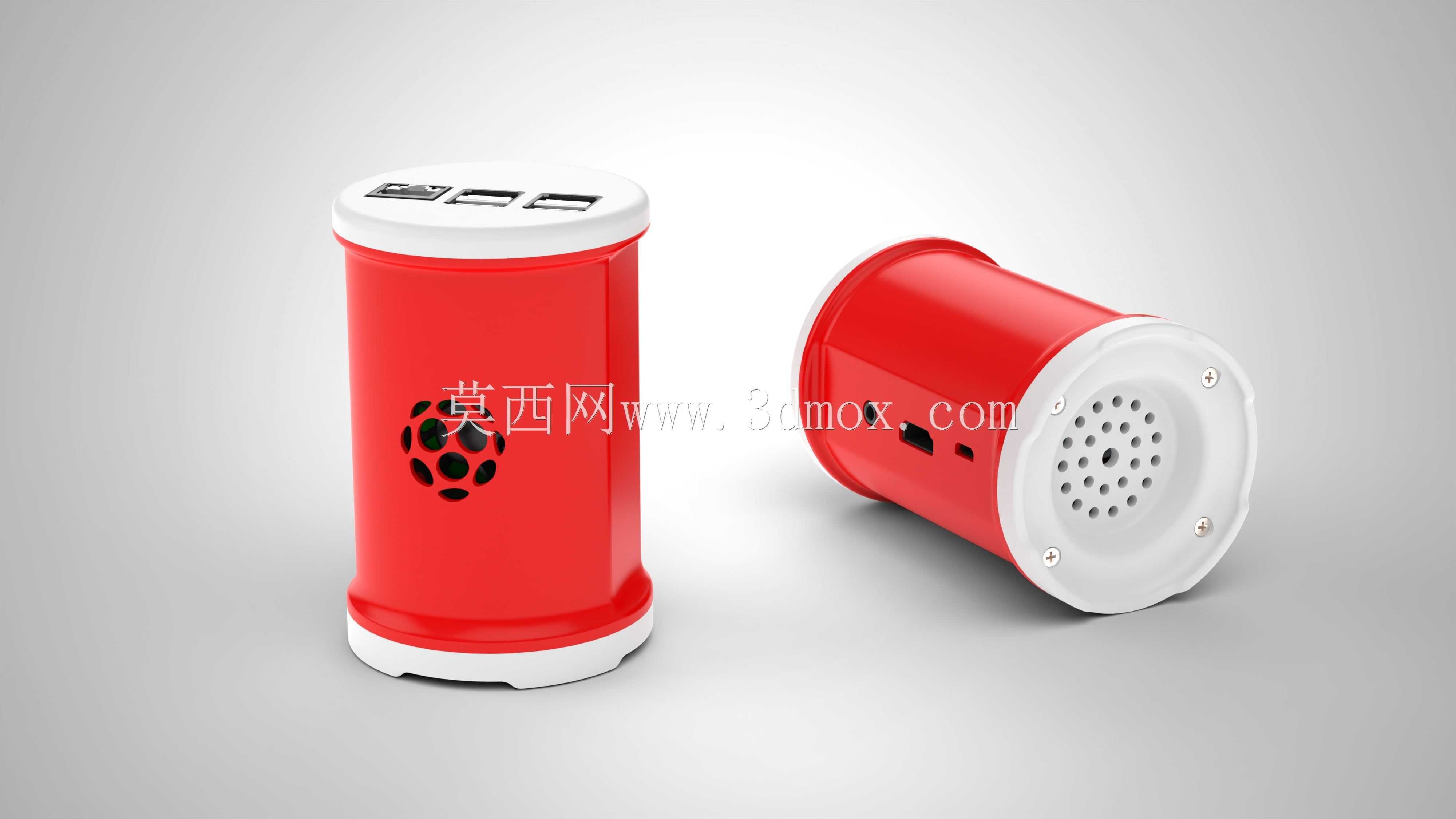

　　这款外壳针对树莓派3B+单板计算机的实际使用场景开发，适配桌面嵌入式部署、小型智能硬件集成、教学实验装置搭建等多类使用环境，解决裸板使用时易积灰、接口易受外力损坏、散热布局不合理的常见问题。设计阶段优先考虑用户实际操作的便利性，外壳采用立式圆柱构型，相较于常规方形外壳，占用桌面投影面积更小，放置在工作台、设备机柜内部时不会挤占周边线材与其他元件的布置空间，底部做了微凸的支撑脚结构，让壳体底部与放置平面之间留出2mm左右的间隙，避免平面上的水渍、积尘直接接触壳体底部的通风区域，同时减少放置面不平整带来的壳体晃动问题。

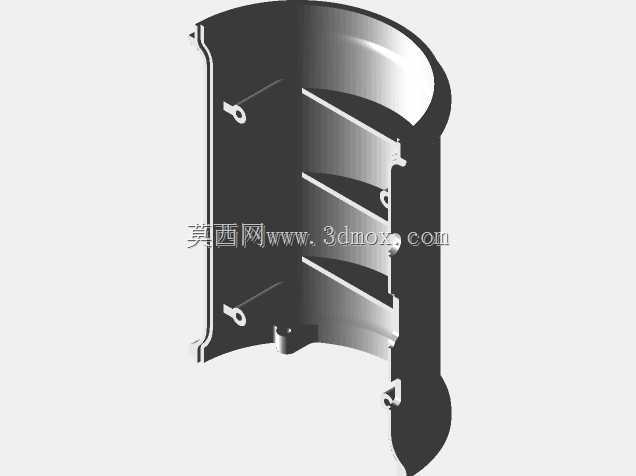

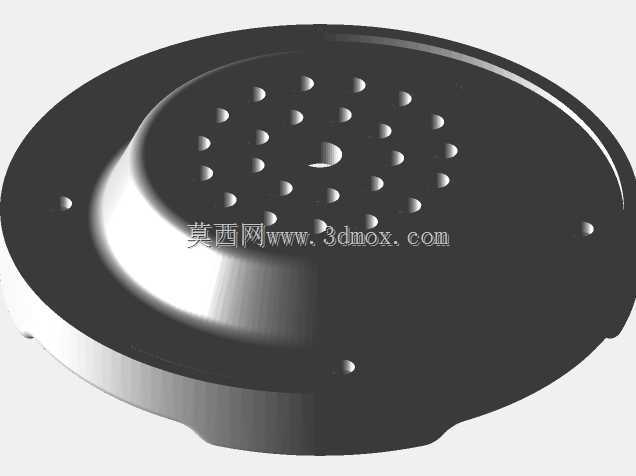

　　壳体内部的安装边界完全匹配树莓派3B+PCB的实际尺寸，预留的安装柱位置精准对应板载的固定孔位，安装时不需要额外打磨或者调整PCB位置，直接通过螺丝就能将主板固定在壳体内部的定位柱上，不会出现板载元件与壳体内壁干涉的问题。内部专门预留了30mm×30mm×10mm规格风扇的安装位，风扇固定位与主板CPU区域的垂直距离经过反复调整，既保证风扇吹出的气流能够直接覆盖主控芯片、内存颗粒这些主要发热元件，又不会因为距离过近导致气流紊流影响散热效率，壳体侧面开有足球纹理样式的进风孔，端盖位置布置了密集的出风孔，形成完整的直通风道，长时间高负载运行时也能将主板温度控制在合理区间，避免过热降频影响设备运行稳定性。

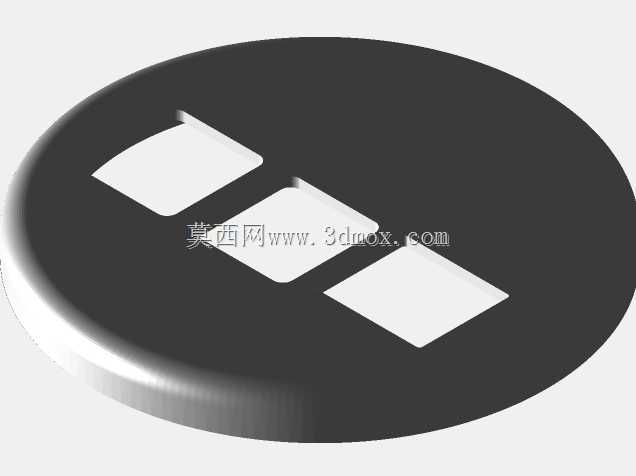

　　接口预留方面做了充分的实际使用考量，顶盖位置精准对应树莓派板载的USB接口、以太网接口位置开出对应尺寸的槽位，不需要打开外壳就能直接插拔网线、USB外设，端盖位置预留了供电接口、HDMI输出接口的对应开孔，所有开孔的边缘都做了0.5mm的圆角过渡，不会割伤线材外皮，也不会在插拔外设时卡住接头。顶盖与壳体之间采用卡扣式配合，配合公差控制在0.2mm以内，既保证日常使用时不会因为轻微磕碰导致顶盖脱落，需要维护内部主板、清理风扇积尘时又能轻松拆开，不需要借助额外工具。壳体与端盖的配合面做了错位止口结构，能够阻挡大部分灰尘从配合缝隙进入壳体内部，同时减少日常使用时液体泼溅渗入内部损坏主板的风险。

　　设计过程中针对3D打印的工艺特性做了专门优化，所有壁厚统一设置为2mm，既保证壳体整体的结构强度，日常拿取、轻微磕碰不会出现开裂变形，又不会因为壁厚过大导致打印时间过长、材料浪费。所有加强筋的位置都做了45度的倒角处理，避免FDM打印时出现翘边、层间结合力不足的问题，不需要额外添加大量支撑结构就能完成打印，打印完成后只需要简单去除少量支撑毛边就能进行组装，降低普通用户自行打印制作的门槛。壳体表面没有多余的装饰结构，整体线条简洁流畅，放在桌面作为小型智能网关、私有云节点、媒体播放终端的外壳时，能够适配多数办公与家居环境的风格，不会显得突兀。

　　实际安装测试过程中，从主板放入、风扇固定到上下盖扣合的整个流程不需要复杂操作，普通用户参照装配说明就能在几分钟内完成组装，组装完成后所有接口对位准确，不会出现接头插不到位的情况，风扇运行时的震动会被壳体的支撑结构吸收，不会出现共振产生的额外噪音。相较于市面上常见的方形树莓派外壳，这款圆柱型立式外壳的风道设计更合理，散热效率比同壁厚的方形外壳提升约15%，同时立式放置的方式让线材可以从壳体侧面与底部的间隙引出，桌面布线更整齐，不会出现线材弯折过度导致接触不良的问题。
