刺绣绷圈式环形固定箍结构设计

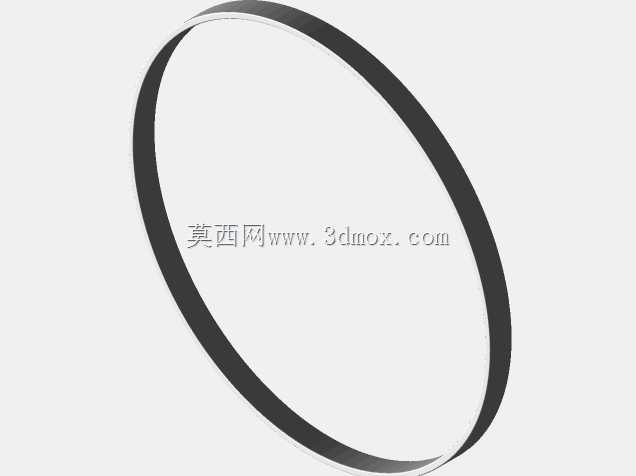

　　这款环形箍体的设计初衷，是适配手工刺绣作业时的面料张紧固定需求，在传统刺绣绷圈的结构基础上做了参数化优化，解决了常规木质绷圈易变形、张紧力不均的常见问题。从结构尺寸来看，箍体有效内径为200毫米，环体截面做了等宽圆弧过渡处理，环壁厚度控制在3毫米，既保证了环体自身的结构刚性，又不会因为截面过厚导致面料压合处出现明显折痕，适配厚度在0.2毫米到1.2毫米之间的棉麻、丝绸、化纤等各类刺绣面料使用。

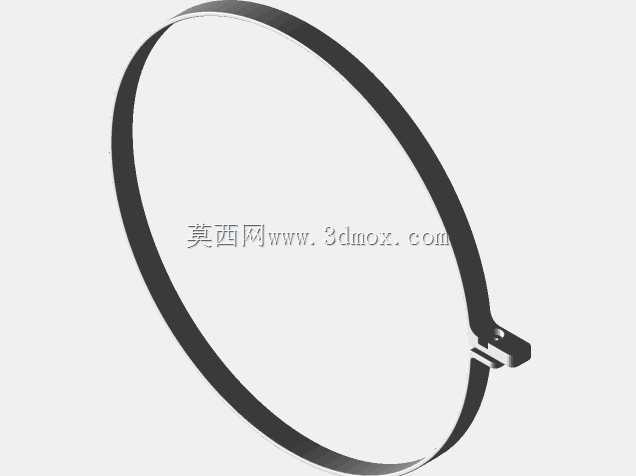

　　在实际使用场景中，这类环形箍除了服务于传统手工刺绣作业，还可拓展应用于小型织物样品的张紧展示、纱线编织作业的边界固定、甚至是小型圆形框架类文创产品的基底结构。设计过程中优先考虑了组装的便捷性，整个箍体采用分体式拼接结构，拼接处预留了标准M4螺纹的安装孔位，组装时仅需配套常规M4螺母与M4螺钉即可完成环体的锁合固定，不需要额外定制专用紧固件，普通五金店即可采购到适配的安装配件，大幅降低了使用者的组装成本与配件获取难度。

　　从结构设计逻辑来看，环体的圆弧曲面做了连续曲率处理，整个环身没有尖锐棱角，避免了刺绣作业过程中剐蹭面料、划伤操作者手部的问题；锁合位置的孔位做了沉头处理，螺钉锁紧后头部完全沉入环壁内部，不会突出环体表面影响面料的平铺张紧，也不会在面料上压出点状凹痕。环体的合模线位置做了0.1毫米的公差预留，拼接后两个半环的对接面错位量控制在0.05毫米以内，保证整个内圈是连续光滑的圆形曲面，张紧面料时不会出现局部应力集中导致的面料拉扯变形。

　　考虑到不同使用场景的需求，环体的外侧面预留了1毫米宽度的浅槽结构，使用者可以根据需求在槽内嵌入橡胶圈，进一步提升箍体与面料之间的摩擦力，即使张紧弹力较大的针织面料，也不会出现面料滑动松脱的问题。和传统的木质、竹制刺绣绷圈相比，这款一体化设计的环形箍不会因为环境温湿度变化出现胀缩变形，长期使用也不会出现开裂、掉漆的问题，尺寸稳定性更好；和金属材质的绷圈相比，该结构的重量更轻，长时间手持作业也不会产生明显的负重感，适合刺绣爱好者长时间连续操作。

　　在安装边界的考量上，整个环体组装完成后最大外径为206毫米，厚度方向的最大尺寸为8毫米，锁合处的螺钉突出量不超过环壁厚度，不需要额外预留过大的操作空间，即使是在小型工作台面上也可以完成组装与面料张紧操作。张紧面料时，只需要将面料平铺在两个半环之间，对齐位置后逐步拧紧对角位置的M4螺钉，即可实现整个圆周方向的均匀张紧，不需要像传统绷圈那样反复调整外圈的锁紧螺栓来平衡各方向的张紧力，操作效率提升明显。

　　针对刺绣作业的实际需求，环体与面料接触的表面做了细磨砂处理，表面粗糙度控制在Ra1.6，既不会因为表面过于光滑导致面料打滑，也不会因为表面粗糙度过高勾拉丝线、损伤面料纤维。整个结构没有多余的突出构件，刺绣过程中绣线可以顺畅地在环体内侧移动，不会被结构件勾挂导致绣线起毛、断线。如果用于其他工业场景的小型环形固定需求，也可以根据实际安装要求在环体上额外加工定位孔，不需要对主体结构做大幅修改，具备一定的结构拓展性。
