苏打水瓶转灭火器适配冷却装置结构设计

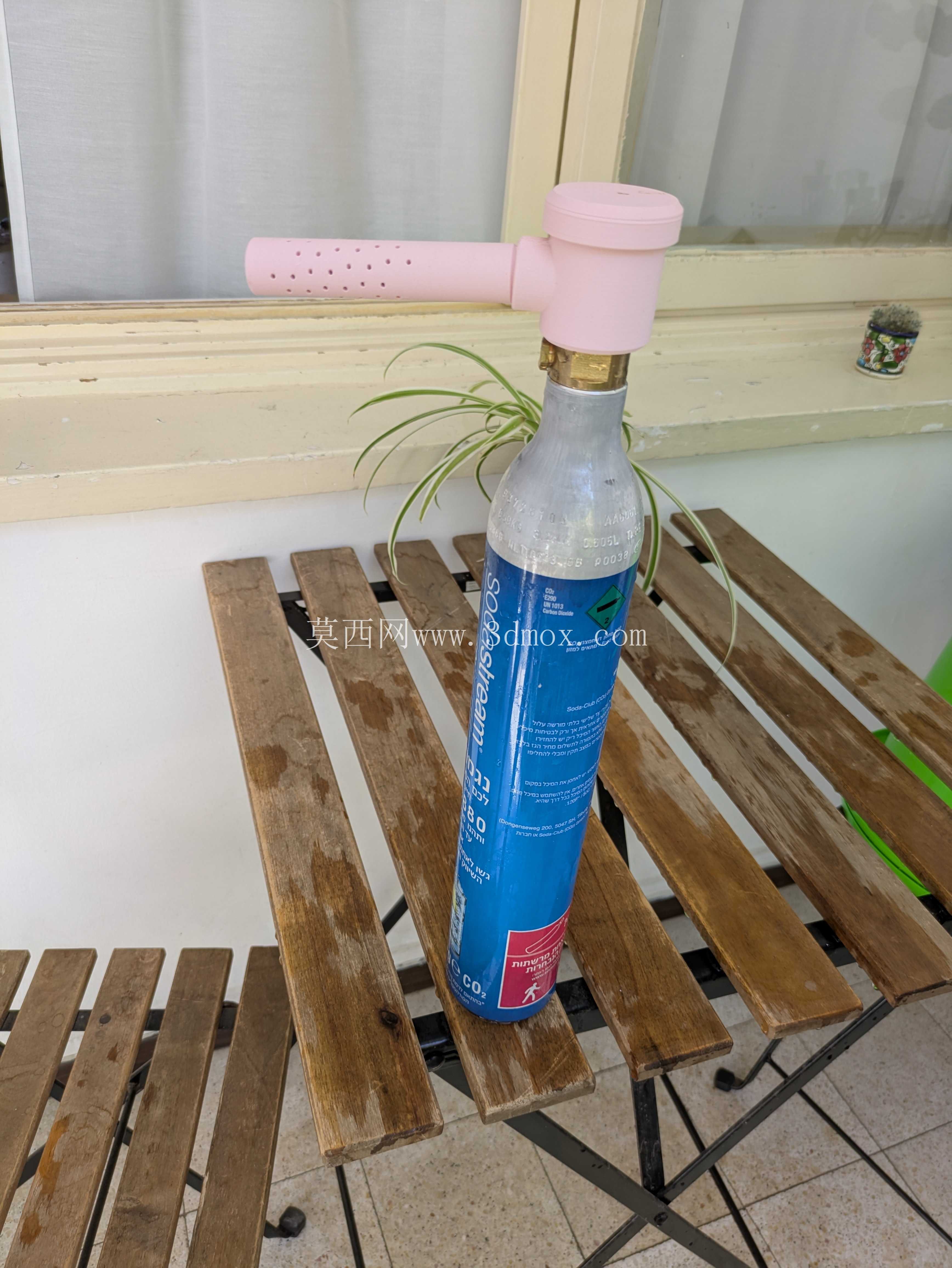

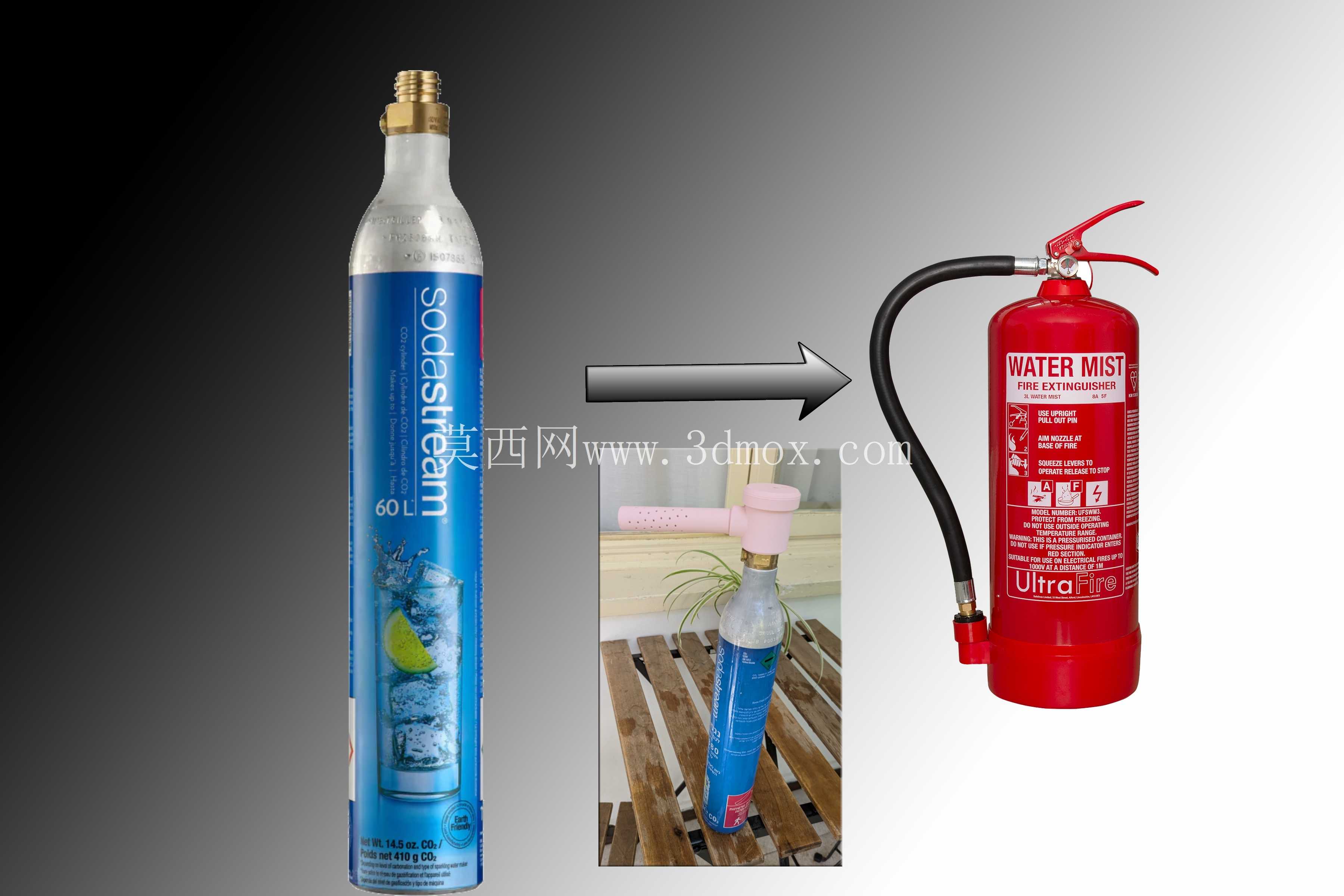

在日常消防应急与小型便携灭火场景中，传统手提式灭火器存在存储占用空间大、日常维护成本高、闲置期内容易出现压力泄漏等问题，而家用苏打水机配套的高压二氧化碳气瓶，本身具备稳定的高压存储能力、标准化的瓶口接口规格，却仅被用于制作气泡水，设备利用率存在较大提升空间。这套适配结构的核心设计目标，就是打通苏打水机高压气瓶与手提式水雾灭火器喷射组件的连接边界，在不破坏原有气瓶主体结构、不改动灭火器核心喷射阀组的前提下，实现两类部件的快速换装，既可以让闲置的苏打水机气瓶快速转化为应急灭火单元，也能在需要时切换回苏打水制备功能，提升高压气瓶的场景适配性。

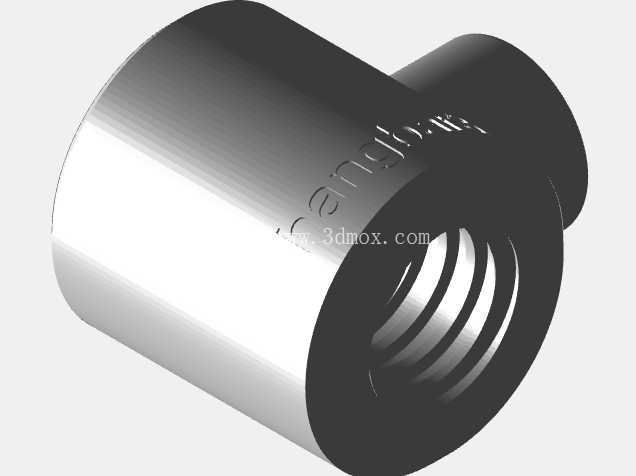

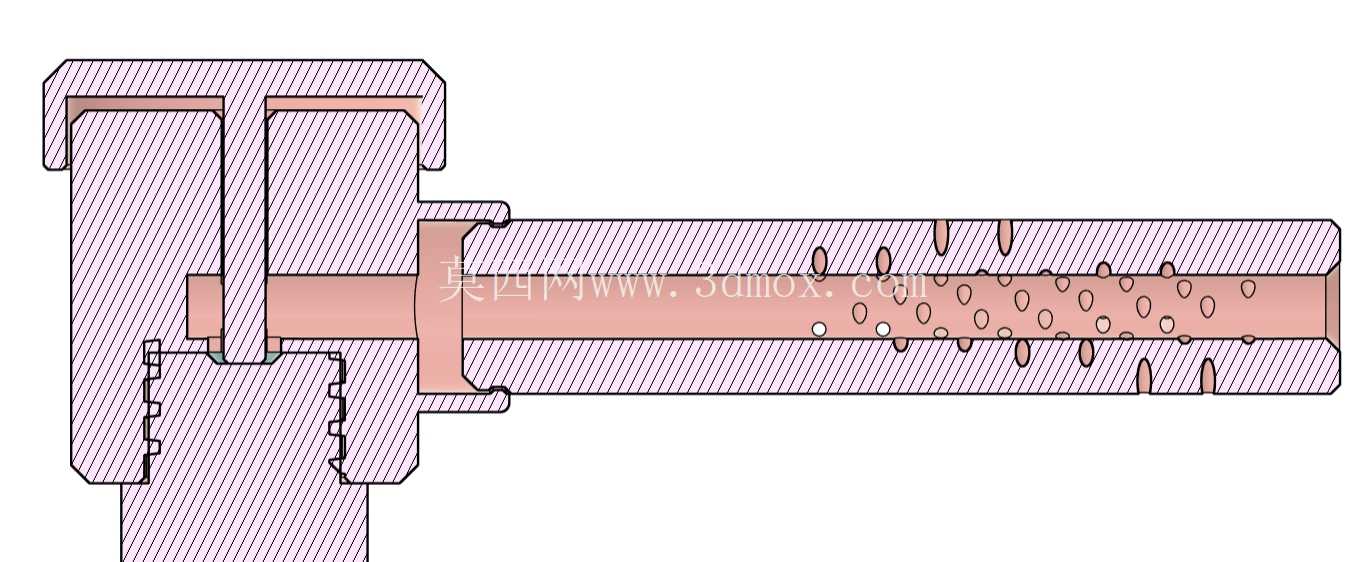

从功能特性来看，这套适配结构首先解决了两类部件接口不匹配的核心问题：苏打水机气瓶采用标准的60L规格高压铝瓶结构，瓶口为外螺纹细牙设计，密封依靠瓶口顶端的平面密封垫，而常规手提式水雾灭火器的阀组接口为更大通径的内螺纹结构，密封依靠锥面挤压密封。适配接头采用阶梯式变径结构，下端加工与苏打水瓶口完全匹配的细牙内螺纹，螺纹深度控制在12mm，确保旋合后接头端面完全压紧气瓶瓶口的密封垫，密封面粗糙度控制在Ra1.6以内，避免高压下出现气体泄漏；上端加工与灭火器阀组匹配的外螺纹，螺纹根部设计45度倒角，与阀组内部的锥面密封结构完全贴合，接头内部设计直径6mm的中心通气流道，流道内壁做光滑过渡处理，避免高压二氧化碳流过时产生节流结冰堵塞。

考虑到二氧化碳从高压气瓶释放时会产生极强的节流制冷效应，瞬间温度可降至零下数十度，适配接头外部特意设计了隔热防护套结构，防护套采用耐低温PA66材质注塑成型，表面做防滑网格纹路处理，避免用户在操作时直接接触金属接头造成冻伤。同时接头侧面设计了安全泄压孔，当内部压力超过12MPa时，泄压孔内的低温易熔塞会自动破裂泄放压力，避免超压造成部件爆裂，完全符合小型高压容器的安全设计规范。

从安装边界与尺寸配合来看，整套适配结构安装完成后，总高度与原装灭火器瓶体高度偏差控制在5mm以内，不会影响灭火器原有的提把、压把、喷管组件的安装位置，喷管的弯曲半径、喷射角度与原装状态完全一致，用户无需改变原有操作习惯即可使用。适配接头的最大外径控制在38mm，小于灭火器瓶身的最大直径，不会出现安装后突出刮碰的问题，整体重量仅120g，不会给手持操作带来额外的负重负担。在实际场景应用中，这套结构既可以放在家庭厨房、车载储物箱内作为备用应急灭火装置，平时气瓶可以正常连接苏打水机制作气泡饮品，遇到火情时只需快速拧下苏打水机的充气接头，将灭火器阀组通过适配接头连接到气瓶上，即可快速组装成完整的二氧化碳灭火器，扑灭初期固体火、电器火，相比传统干粉灭火器，二氧化碳灭火后无残留，不会对周边电器、家具造成二次污染，尤其适合狭小空间内的应急使用。

在设计思路上，整个结构完全遵循模块化快装理念，所有连接螺纹均采用现有通用标准件规格，没有设计特殊非标螺纹，用户如果出现部件损坏，可以直接采购标准五金件替换，无需定制特殊配件。同时结构设计上完全避免了对气瓶本体的焊接、钻孔等破坏性改装，所有连接都依靠螺纹旋合实现，不会破坏气瓶原有的耐压结构，确保高压使用下的结构强度。针对低温使用的特殊场景，所有密封件均采用耐低温氟橡胶材质，在零下40度的环境下依然能保持足够的弹性，不会因为低温脆裂导致密封失效，喷管部分采用耐低温橡胶材质，避免低温下变硬开裂影响喷射效果。在流道设计上，特意在接头进气端设计了缓冲腔，高压二氧化碳进入缓冲腔后会先减速扩容，再进入灭火器的阀组管路，避免高压气流直接冲击阀组密封件，延长阀组的使用寿命，同时也能让喷射时的气流更稳定，不会出现初始喷射压力突增导致喷管甩动的问题。
