斯柯达欧雅车厢内气流场仿真分析模型

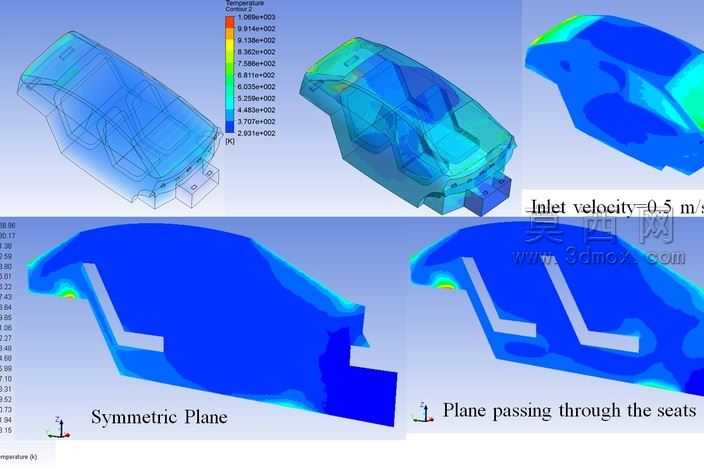

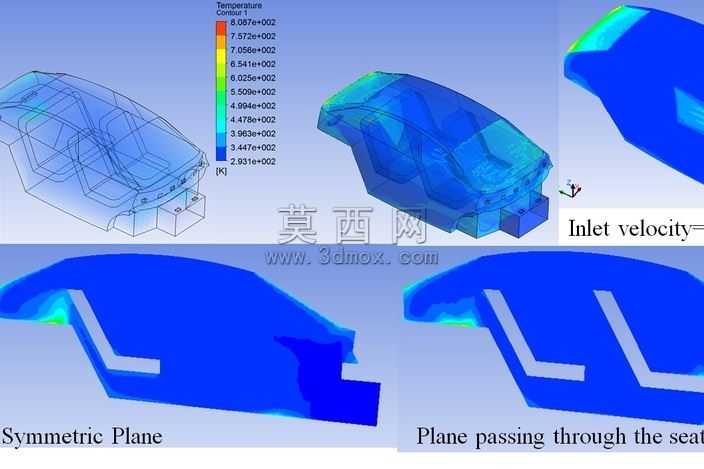

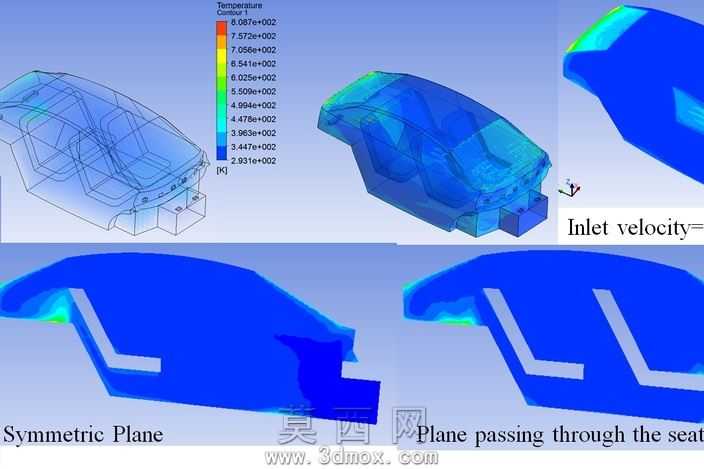

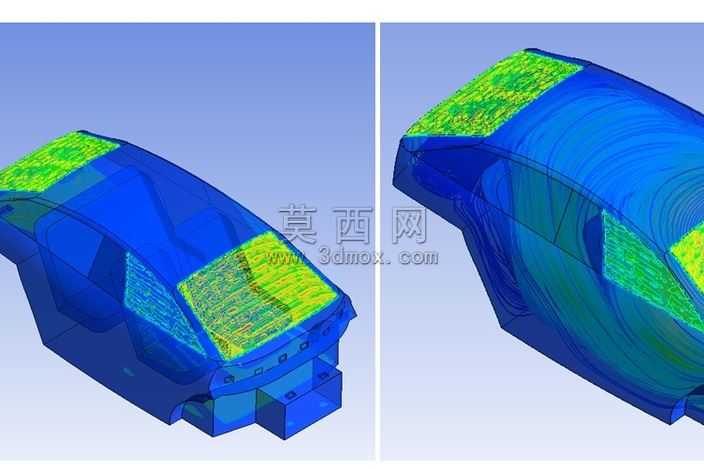

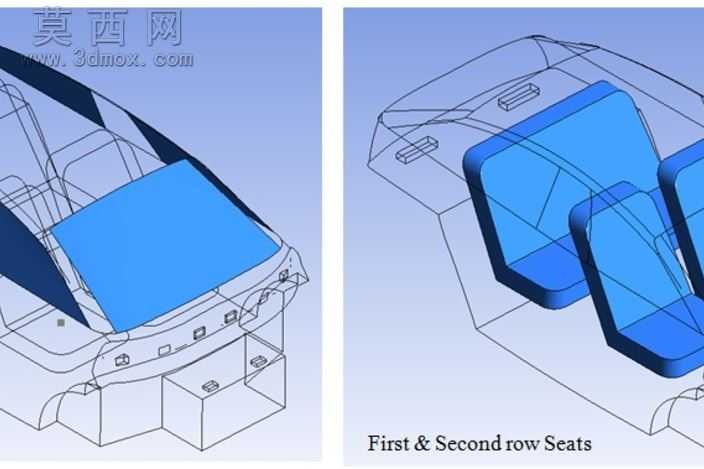

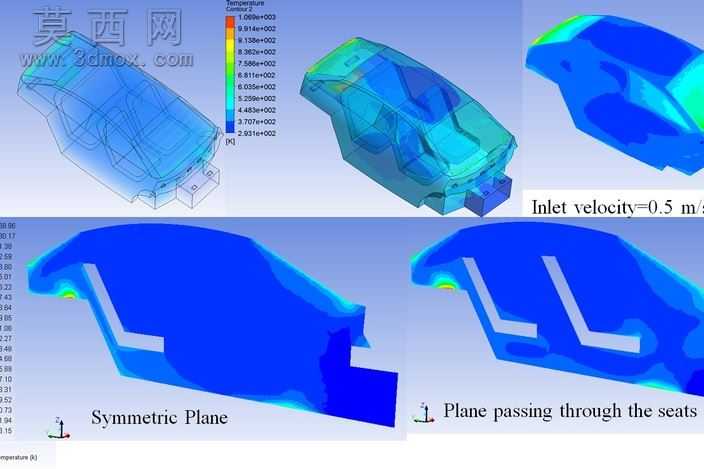

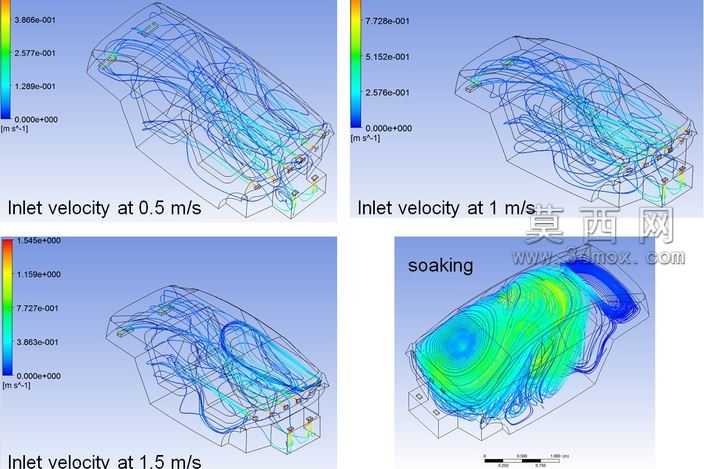

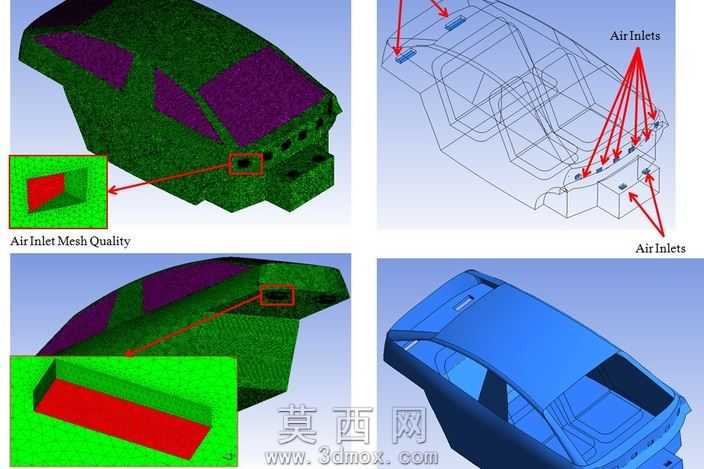

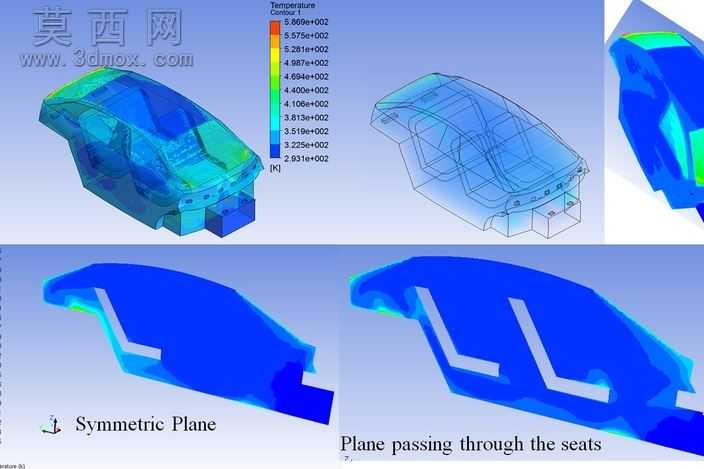

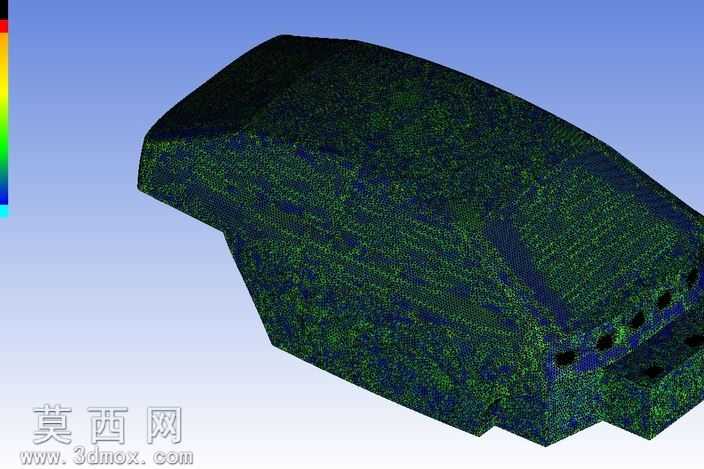

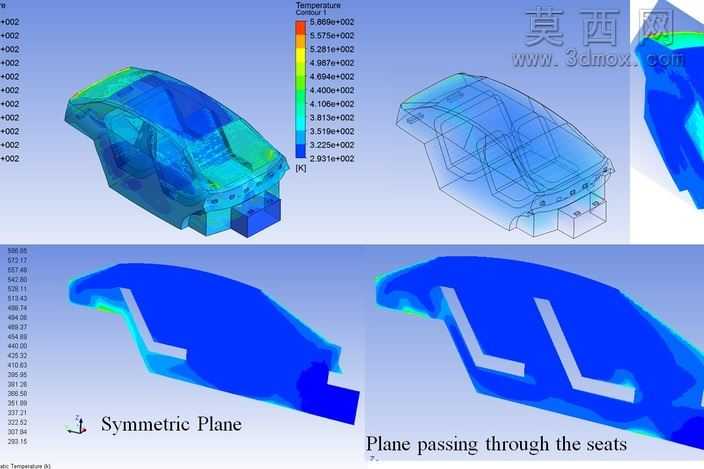

本模型围绕斯柯达欧雅车型乘员舱内部空间开展三维建模与气流仿真工作，首先依据实车座舱的结构尺寸完成三维几何重构，精准还原座舱内部的仪表台、座椅、中控区域、车窗边界、进出风口位置等核心结构特征，对非必要的细小内饰倒角、装饰纹理做合理简化处理，在保证流场计算域完整性的前提下，平衡仿真计算的精度与效率。建模过程中严格遵循实车座舱的空间拓扑关系，将整个乘员舱内部封闭空间划定为流体计算域，分别设置不同的入口速度边界条件，覆盖0.5m/s、1m/s、1.5m/s三种典型进风速度工况，同时搭建太阳辐射下的座舱热浸（soaking）工况仿真场景，完整复现不同使用场景下的舱内气流运动状态。模型通过流线可视化方式呈现舱内气流的运动轨迹，搭配速度色阶标尺直观展示不同区域的气流速度分布差异，能够清晰观察到进风气流从入口进入座舱后，沿内饰表面扩散、形成涡流、最终流向舱内各区域的完整路径，在热浸工况下还可通过云图呈现舱内温度场与流场的耦合分布特征，直观展现热空气的流动聚集规律。设计过程中重点关注不同进气速度对舱内气流组织形式的影响，同时纳入太阳辐射带来的热浮升力作用，还原热环境下舱内气流的自然对流与强制对流耦合效果，可用于分析座舱空调送风的均匀性、不同位置的通风效率、热环境下的舱内温度分布合理性，为车辆空调系统的风口位置优化、送风参数匹配、乘员热舒适性提升提供可视化的仿真参考依据，整个模型的流场边界设置贴合实车使用场景，仿真结果能够直观反映舱内气流的真实运动规律。
