侧向抽芯结构管件注塑模具设计

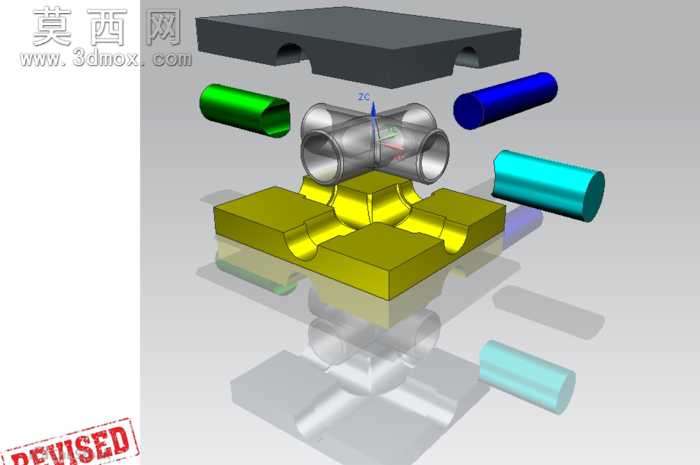

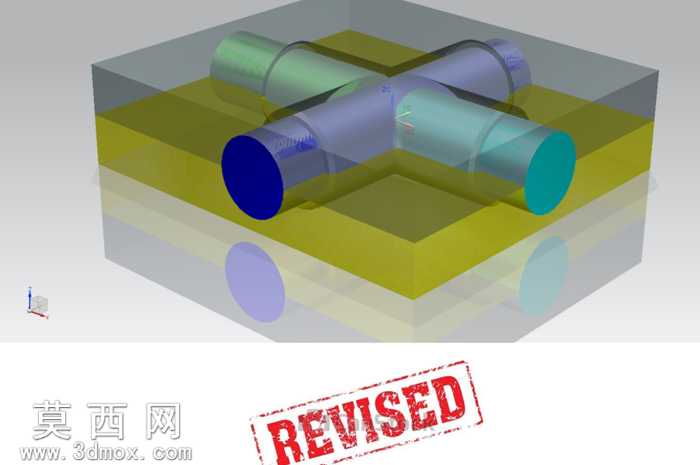

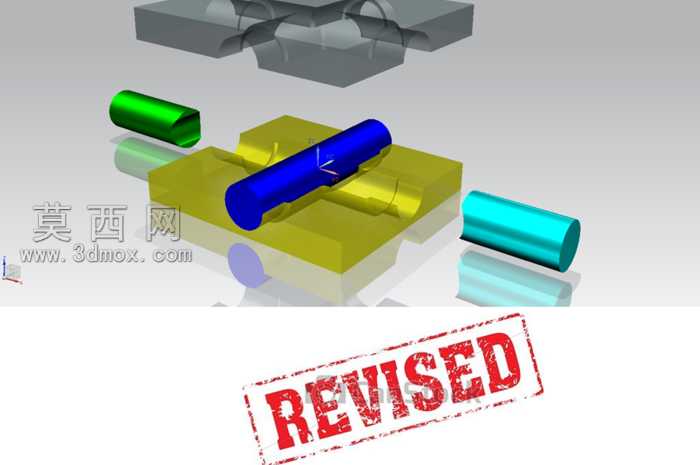

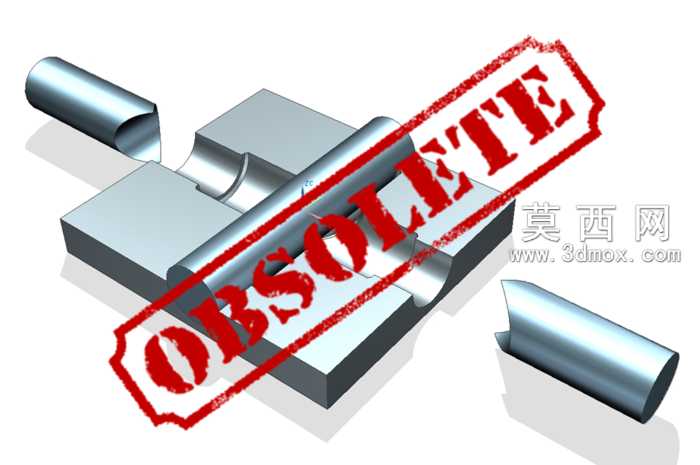

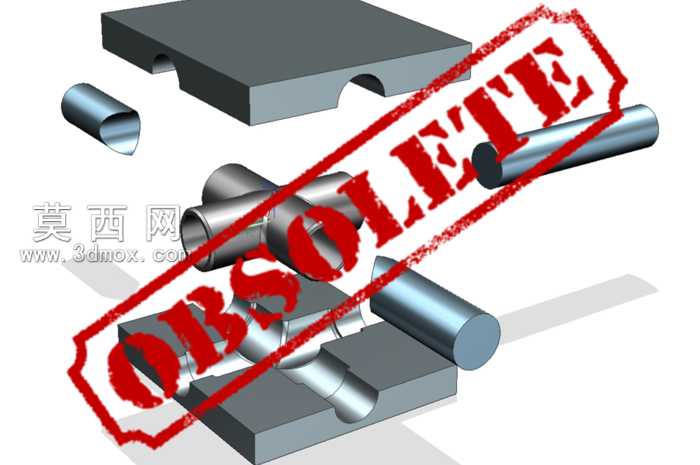

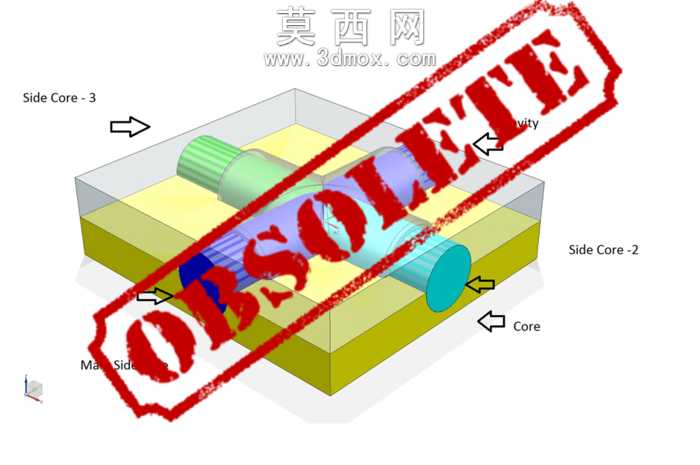

本套管件模具采用三维参数化建模方式完成整体结构设计，针对带侧向凹凸结构的管状注塑件成型需求，设计了两组对称布置的侧向抽芯机构，搭配主分型面的主型芯结构，完整覆盖管件的内外轮廓成型需求。建模过程中首先完成管状塑件的结构特征提取，梳理塑件的轴向通孔、侧壁环形纹理、端部接口特征的成型逻辑，确定模具的开模方向与分型面位置，将主分型面设置在塑件轴向的最大轮廓处，保证开模时塑件能够顺利留于动模侧。针对塑件侧壁的侧向凹凸特征，分别在模具的两个垂直于主开模方向的侧方设置独立的侧型芯组件，侧型芯的成型面完全匹配塑件侧壁的纹理与轮廓结构，侧型芯的滑动导向结构采用标准的斜导柱驱动逻辑，建模时预留了足够的抽芯行程，保证抽芯过程中侧型芯能够完全脱离塑件的侧向倒扣区域，避免开模时拉伤塑件表面。模具的模架部分采用标准模架结构建模，定模侧设置对应型腔镶件，型腔表面做抛光处理的特征模拟，保证成型后管件外表面的光洁度要求；动模侧设置主型芯，主型芯的成型段匹配管件的内孔直径与内壁结构，主型芯与侧型芯的配合位置做精准的贴合面设计，避免注塑过程中出现飞边瑕疵。建模过程中对所有模具组件做了干涉检查，验证合模状态下侧型芯、主型芯、型腔镶件之间的配合间隙处于合理区间，开模动作顺序按照先侧抽芯后主分型开模的逻辑做了动作模拟，验证抽芯过程中各部件不存在运动干涉。材质设置方面，模架部分采用标准模具钢材质模拟，型腔与型芯镶件采用镜面模具钢材质，侧型芯滑动配合面做耐磨材质的特征区分，导柱导套等标准件采用对应标准件材质参数，渲染过程中采用半透明的模架外壳展示内部的型芯与抽芯结构，清晰呈现模具内部的成型逻辑与各组件的位置关系，整体结构紧凑，抽芯动作顺畅，能够满足管状带侧凹特征塑件的批量注塑成型需求，结构设计兼顾了成型可靠性与加工便利性，各镶件均采用可拆分式设计，方便后续的维护与局部更换。
