参数化翼形螺母结构设计三维作品

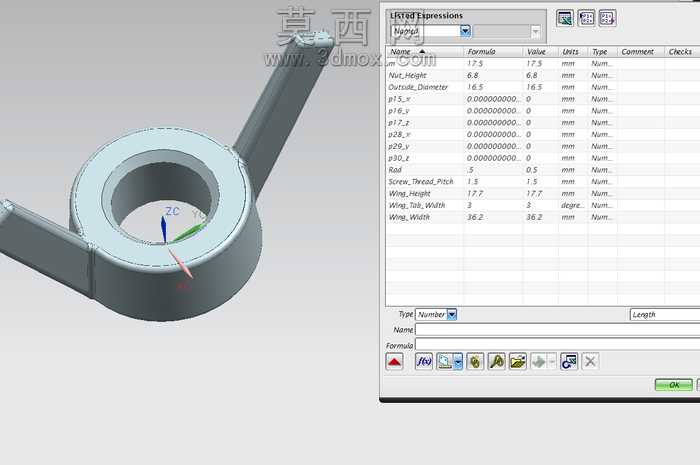

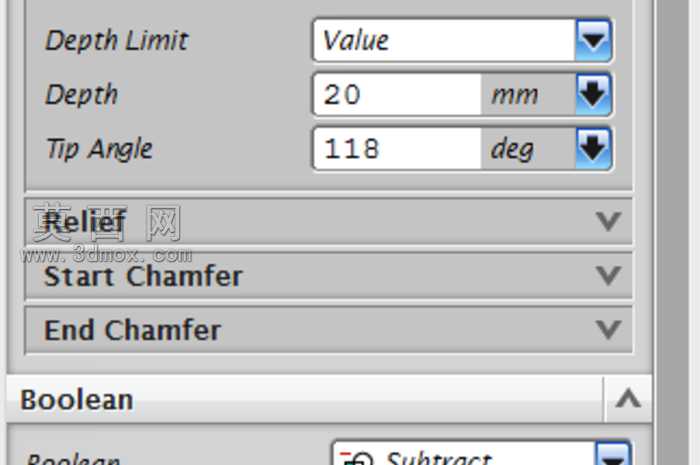

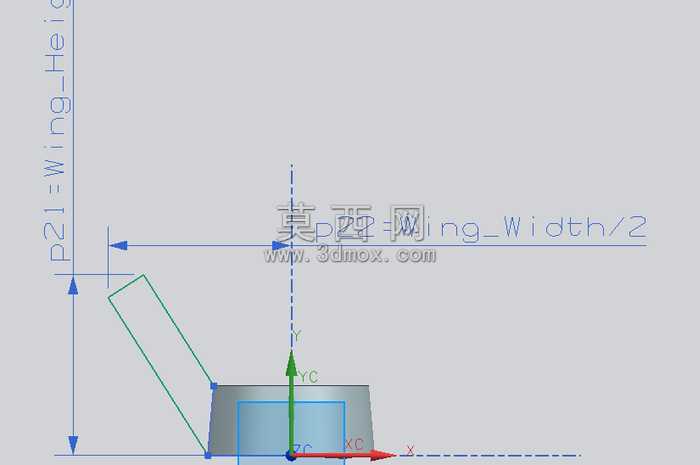

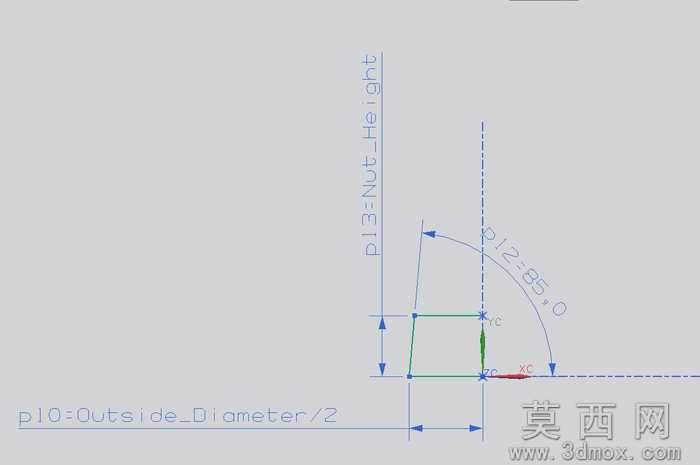

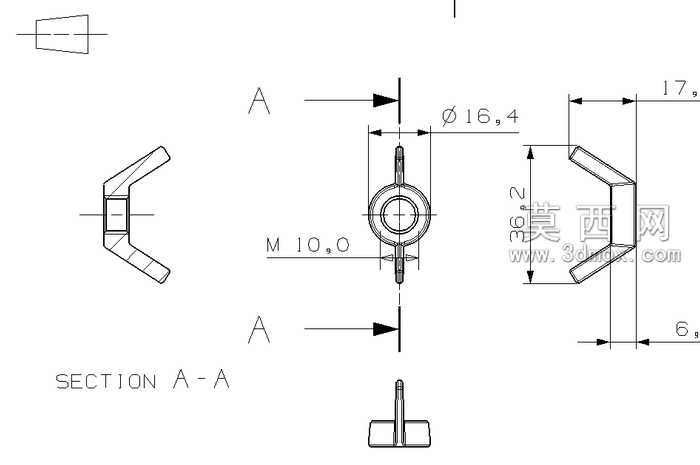

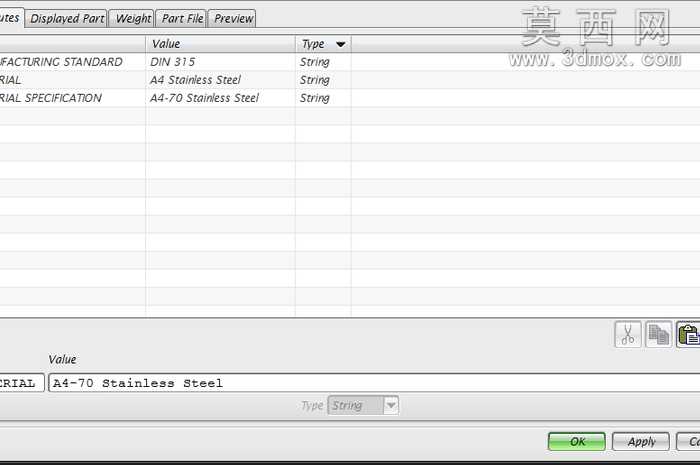

本次设计的翼形螺母采用参数化建模思路完成，整体结构由带内螺纹的环形主体与两侧对称延伸的翼状扳拧臂组成，建模过程中对各关键尺寸设置了可编辑的表达式参数，涵盖螺母主体高度、主体外径、内螺纹公称直径、螺纹螺距、翼臂长度、翼臂宽度、翼臂厚度等核心参数，所有参数均关联对应几何特征，修改参数即可快速生成不同规格的翼形螺母模型，无需重复绘制特征。建模阶段先绘制环形主体的回转截面草图，通过回转命令生成螺母基体，随后绘制单侧翼臂的拉伸截面，以基体端面为基准完成拉伸特征，再通过镜像命令生成另一侧对称翼臂，保证两翼的结构对称性与受力均衡性。内螺纹特征采用符合通用机械标准的牙型轮廓绘制，通过螺旋扫掠命令生成，螺纹参数与行业通用标准匹配，可直接适配对应规格的外螺纹紧固件。模型的材质赋予采用常用五金碳钢材质，设置了符合金属加工件的表面粗糙度与反光属性，渲染效果还原了实际机加工零件的金属质感，结构细节处做了合理的圆角过渡处理，避免应力集中问题，同时符合实际生产中的加工工艺要求，翼臂的握持面做了适配手动拧动的弧度优化，提升手动操作时的握持舒适度与施力便利性。整个模型的特征树逻辑清晰，参数关联关系明确，所有几何约束均为全约束状态，无冗余特征与无效参数，可直接用于后续的装配模拟、工程图生成、有限元受力分析等工作，也可作为标准件库的组成部分调用，适配不同的机械装配场景需求。
