多棱边立式窄颈包装瓶结构设计

　　日常接触的液体类商品包装中，这类窄颈多棱瓶的结构设计往往需要兼顾灌装效率、堆叠稳定性、握持手感与密封可靠性，很多初入结构设计领域的工程师容易只关注外观造型，忽略生产与使用环节的实际边界约束。从实际应用场景来看，这类瓶型多用于盛装流动性较好的液态日化产品、调味饮品或者酒类产品，窄颈结构的核心作用是控制液体倒出时的流量，避免大口径瓶口倾倒时流量过大造成洒漏，同时颈部的多层环形凸台结构，是为了配合不同类型的密封盖设计——不管是旋合式螺纹盖还是按压式卡扣盖，环形凸台都能提供足够的轴向定位支撑，防止密封件在运输晃动过程中出现移位漏液的问题。

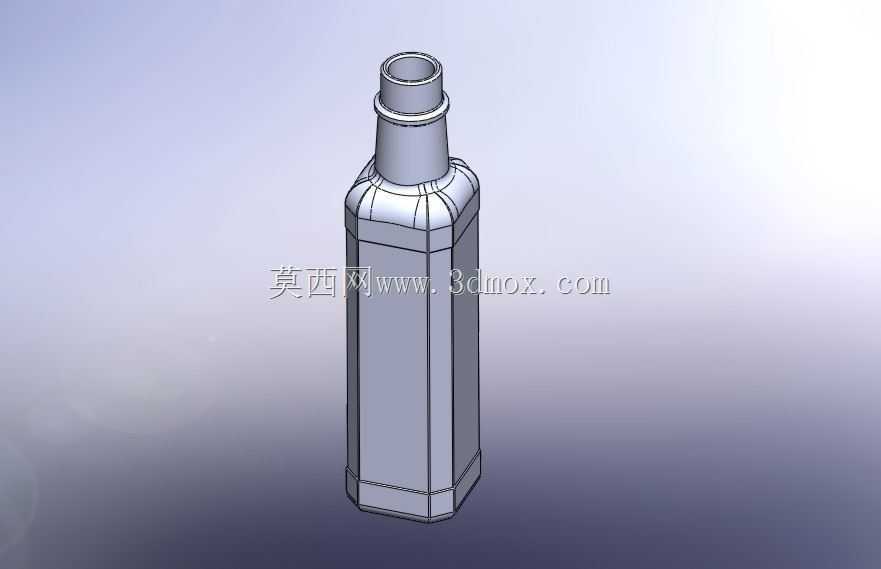

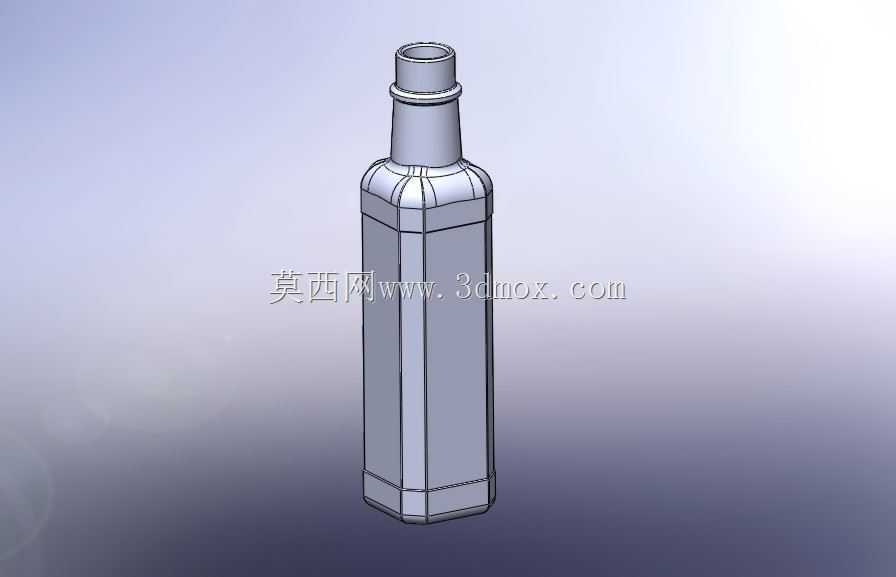

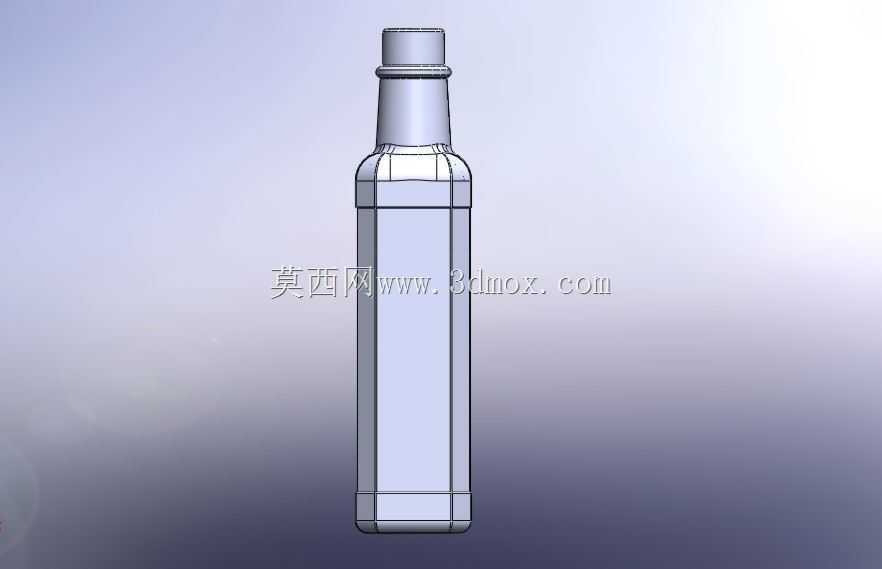

　　瓶身采用八棱切边的立式结构，而非常规的圆柱形设计，首先解决的是圆柱形瓶身在货架堆叠、运输码放时容易滚动滑落的问题，多棱面的平面接触特性可以让瓶身在整托码放时相邻瓶体之间形成面接触支撑，不需要额外增加定位卡槽就能提升整垛包装的稳定性，降低运输过程中的磕碰破损率。从握持体验的角度来说，多棱结构的棱边刚好贴合人手握持时的指腹贴合弧度，相比光滑圆柱瓶，不需要额外增加防滑纹就能提供足够的静摩擦力，即便是瓶身表面沾有水渍或者油污，也不容易出现手滑脱落的情况。

　　设计这类瓶体结构的时候，首先要确定的是颈部与瓶身的过渡圆角参数，很多新手建模时容易把过渡段做的过陡，导致吹塑或者注塑生产时出现料流填充不均的问题，颈部壁厚与瓶身壁厚的差值需要控制在合理区间，过渡段的圆弧半径不能小于瓶身壁厚的1.5倍，避免生产过程中出现应力集中导致的颈部开裂。瓶身底部的内凹设计也是容易被忽略的细节，底部的环形支撑边需要高出内凹平面1.2-1.8mm，保证瓶体放置在平面上时只有环形边接触支撑面，既可以避免底部成型收缩导致的放置不平问题，也能在瓶体受到垂直方向冲击时，通过内凹结构的微小形变吸收冲击力，避免瓶底直接受力开裂。

　　从安装与适配边界来看，颈部的外径公差需要控制在±0.1mm以内，才能保证与标准瓶盖的配合紧密度，凸台之间的间距要匹配瓶盖内密封塞的厚度，确保密封塞压入后能完全贴合瓶口端面，实现液密封。瓶身的最大对角线尺寸需要适配常规的自动化灌装生产线卡位，一般这类500ml量级的瓶体，最大对边距离控制在60-65mm区间，刚好适配现有灌装线的定位治具，不需要额外调整生产线参数就能直接上线生产，降低客户的产线改造成本。瓶身总高度与最大宽度的比例控制在4.2:1左右，这个比例下的瓶体重心位于整体高度的三分之一处，放置时的抗倾倒能力最优，即便受到侧面15度角的外力触碰也不容易翻倒。

　　建模过程中需要注意瓶身所有棱边的外圆角处理，外露棱边的圆角半径不能小于0.8mm，避免生产过程中出现锐边，同时也能提升握持时的触感，不会出现硌手的问题。瓶身侧壁的拔模角度需要根据生产工艺调整，如果是采用PET吹塑工艺，外表面拔模角度不小于0.5度即可，如果是采用PP注塑工艺，拔模角度需要提升到1度以上，保证脱模时不会出现侧壁拉伤。另外瓶身的壁厚分布要做差异化设计，颈部与底部的壁厚要比侧壁厚0.2-0.3mm，这两个位置是受力集中区域，适当增加壁厚可以提升整体结构强度，而侧壁区域在保证刚度的前提下适当减薄，可以控制原材料用量，降低单件生产成本。

　　很多人做这类包装容器设计时，容易把注意力全放在外观曲面的流畅度上，忽略实际生产与使用中的细节，比如瓶口端面的平面度要求，如果端面平面度超过0.05mm，密封盖压合后就会出现间隙，导致运输过程中漏液；再比如瓶身棱边的位置，如果棱边刚好对准人手握持时的指缝位置，就会大幅降低握持舒适度，需要反复调整棱边的周向分布角度，确保握持时指腹刚好贴合在平面区域，棱边卡在指缝之间的位置，才能实现最优的防滑与握持体验。
