高精度深沟球轴承三维结构设计作品

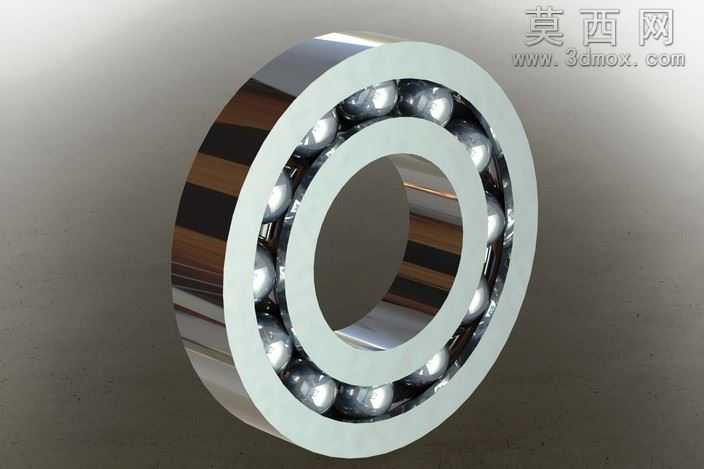

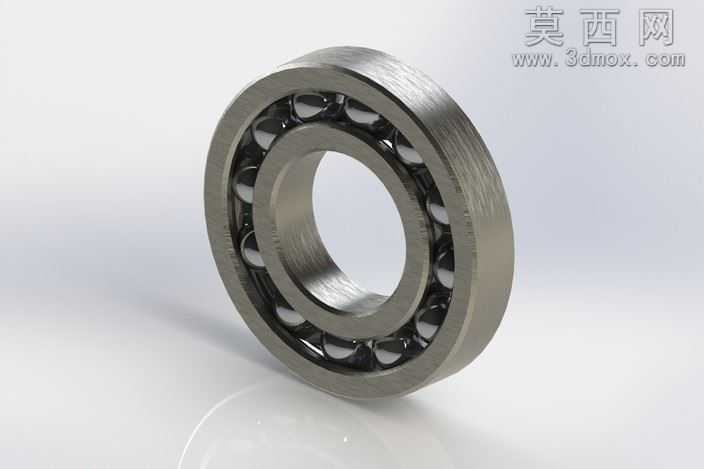

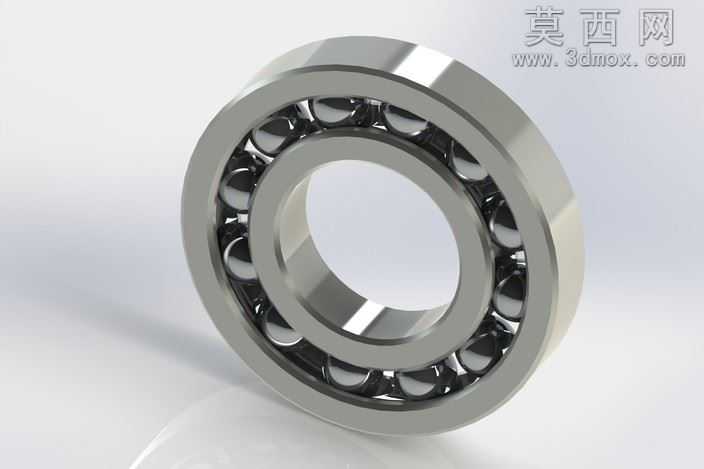

本作品为深沟球轴承的三维建模设计成果，建模过程以真实工业级深沟球轴承的尺寸参数为基准，严格遵循滚动轴承的通用设计规范开展结构搭建。建模初期先梳理轴承的核心组成逻辑，将整体结构拆分为内圈、外圈、滚动钢球、保持架四个独立模块，分别完成各模块的参数化草绘，通过旋转凸台命令生成内外圈的基础基体，精准控制内外圈的滚道曲率半径、沟道位置偏差，确保滚道与钢球的配合间隙符合实际装配公差要求。滚动钢球部分采用圆周阵列方式完成排布，阵列过程中严格计算钢球的节圆直径，保证每颗钢球的球心均落在节圆轨迹上，相邻钢球的间距均匀一致，避免出现干涉或排布疏密不均的问题。保持架部分根据钢球的排布位置设计兜孔结构，兜孔的弧度与钢球球面完全适配，既能够对钢球起到限位引导作用，又不会在钢球滚动过程中产生多余摩擦。材质设置阶段针对不同部件的工业实际材质做差异化调整：内外圈与钢球采用高碳铬轴承钢材质，渲染时调整金属材质的反射率、粗糙度参数，还原轴承钢经淬火磨削后的高光亮面金属质感，清晰呈现金属表面的高光反射与细微的磨削纹理；保持架部分根据常用的冲压钢保持架属性，设置稍低的金属反光度，添加细微的冲压纹理提升真实感。渲染阶段采用柔和的工业产品布光方案，通过多组面光源从不同角度打光，避免金属表面出现过曝的死白区域，同时清晰勾勒出轴承各部件的轮廓边界，突出滚道与钢球贴合处的结构细节，完整展现轴承的环形对称结构特征。设计过程中重点验证了各部件的装配关系，确保内圈、外圈可相对转动，钢球可在滚道内顺畅滚动，保持架能够稳定分隔钢球避免相互摩擦，整体模型无结构干涉、无破面漏面问题，可直接用于机械结构装配演示、传动原理教学、产品渲染展示等场景，完整还原了通用深沟球轴承的结构特征与工业质感。
