输送机可调轴承组件结构设计

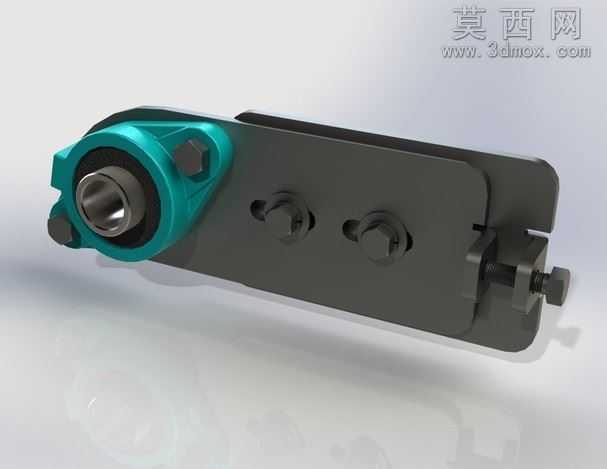

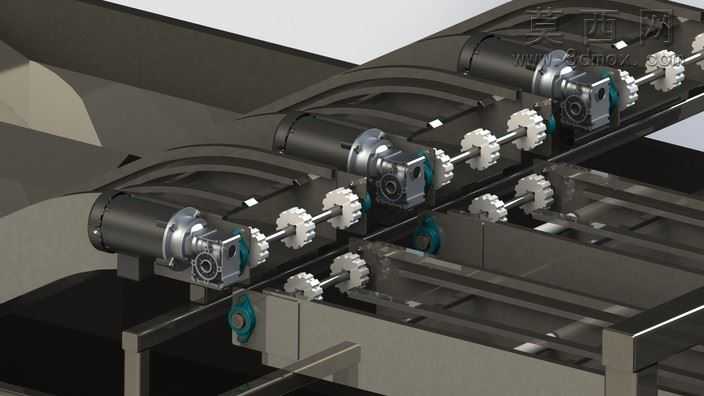

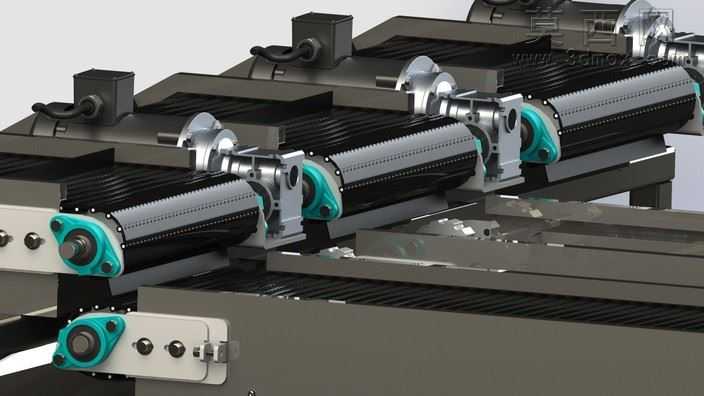

本作品为输送机可调轴承组件的三维设计模型，建模过程依托三维设计软件完成全参数化构建，从核心轴承单元到安装基座、调节锁紧结构均按照实际工业应用的尺寸比例进行1:1还原，确保各部件的装配关系完全符合机械设计规范。模型渲染阶段针对不同部件的材质特性做了精细化区分：轴承外圈的铸钢基座采用哑光深灰金属材质，还原铸铁件磨砂质感的同时保留金属反光层次；轴承端盖的青蓝色涂装部件模拟工业设备常用的防护漆面效果，漆面带有轻微的光泽度，还原真实喷涂后的表面质感；内置的轴承滚动体与轴芯采用亮面抛光金属材质，突出精密加工件的光滑表面特性；锁紧螺栓、调节螺杆等标准件则做了发黑处理的材质表现，还原紧固件的常规表面处理效果。结构设计上，组件采用长条形安装底板作为承载基础，底板上预留两组腰型调节孔，配合锁紧螺栓实现轴承单元的横向位置微调，可适配输送机运行过程中传动轴的张紧需求，避免传动带松弛打滑；轴承单元采用带座外球面轴承结构，自带密封端盖可阻挡粉尘、碎屑进入轴承内部，适配输送机多粉尘的工作场景；组件末端设置微调顶紧结构，通过旋转端部的调节螺栓即可精准推动轴承座沿底板滑槽位移，调节完成后锁紧腰型孔上的固定螺栓即可完成位置锁定，无需反复拆装部件，大幅降低现场调试的操作难度。设计思路围绕输送机日常运维的实际痛点展开，摒弃传统固定式轴承座无法调节位置的缺陷，将位置调节、快速锁紧、密封防护等功能集成在单一组件上，既保证轴承对传动轴的稳定支撑，又能满足输送机长期运行后的张紧调节需求，整体结构紧凑无冗余设计，所有部件均具备可加工性，可直接用于非标输送机的设计参考、装配模拟以及工程出图使用，模型装配过程中已完成干涉检查，各活动部件的运动行程均符合实际调节范围，不存在结构冲突问题。
