双工位模块化精密焊接工装设备

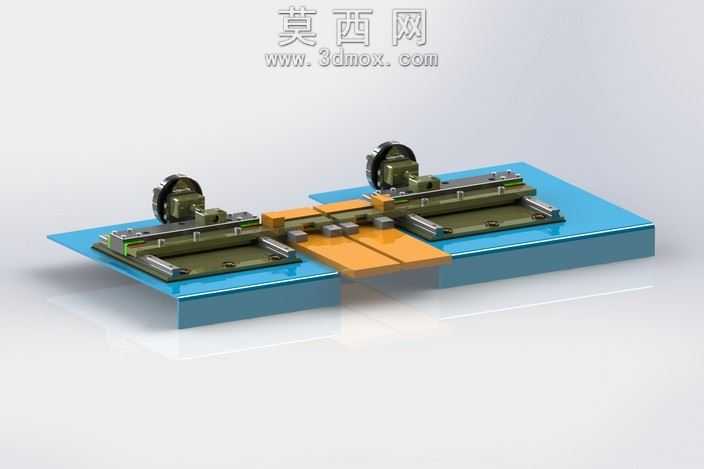

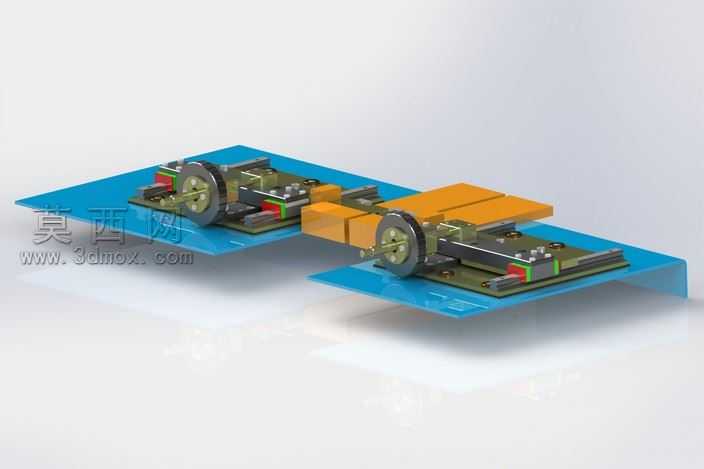

本模型为双工位模块化精密焊接工装设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差规范，对各功能部件的装配关系进行了完整约束，确保所有运动部件无干涉、装配逻辑符合实际生产加工要求。模型整体采用对称式双工位布局设计，两个独立焊接工位通过中间的物料承载模块衔接，可实现交替上下料与同步焊接作业，有效提升焊接工序的生产节拍。从结构细节来看，每个工位均集成了带轮传动调节机构、线性导轨导向组件、快速夹装定位模块以及行程限位部件，其中导向组件采用高刚性线性导轨搭配滑块的组合，保证焊头移动过程中的直线度与重复定位精度；带轮传动机构可根据焊接工艺需求调节进给速度，适配不同厚度、不同材质工件的焊接参数要求。渲染阶段采用工业级写实材质方案，设备基座的蓝色安装板赋予哑光硬质阳极氧化铝材质，表面添加细微的磨砂纹理与边缘倒角高光，还原金属加工件的真实质感；传动轮、导轨滑块等运动部件赋予抛光钢材材质，通过调整金属粗糙度与反射参数，呈现机加工零件的金属光泽；中间的物料承载模块赋予橙色工程塑料材质，与金属部件形成清晰的视觉区分，便于快速识别工件放置区域；电路板类承载部件添加PCB板专属纹理与电子元件细节，提升模型整体的真实感。设计思路上，该设备重点针对小尺寸电子组件、精密五金件的焊接需求开发，采用模块化拆分设计，各功能单元可根据实际焊接工件的尺寸、形状进行快速更换调整，无需重新设计整体工装结构，大幅缩短工装换型周期；双工位的布局设计能够减少设备等待时间，操作人员在其中一个工位完成焊接作业时，可在另一工位完成工件的装卸与定位，有效提升设备利用率与人机协作效率。模型中所有紧固件、定位销、调节旋钮等细节均做了还原，未做过度简化处理，能够直接用于焊接工序的方案展示、工装结构验证以及生产作业指导参考。
