卡扣咬合式小型投石机弹射结构

　　这款卡扣咬合式小型投石弹射结构，最初的设计出发点是面向桌面级休闲娱乐场景，适配软质泡沫球、乒乓球这类轻质投掷物的发射需求，同时兼顾3D打印制作的工艺适配性，整个结构不需要额外的粘接工序，打印完成后仅依靠零件自身的卡扣咬合关系就能完成整体装配，大幅降低了后期组装的门槛。

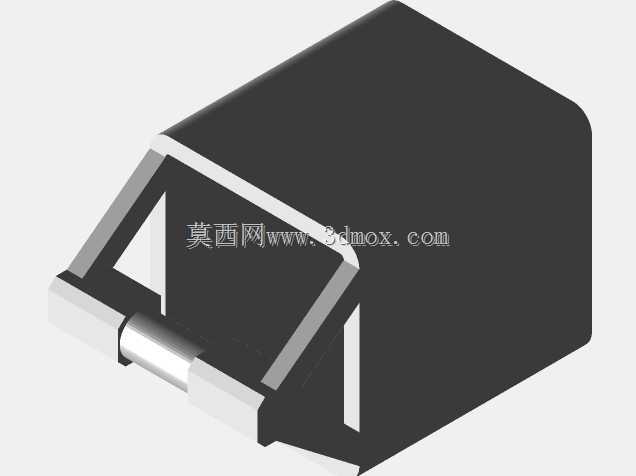

　　从实际使用场景来看，这类结构既可以作为青少年机械结构科普的教学演示教具，帮助学习者直观理解杠杆传动、弹性势能转化的机械原理，也可以作为桌面休闲的趣味把玩装置，搭配软质投掷物不会对周边物品造成损伤，适配室内小范围的使用环境。结构的配重部位预留了标准硬币的安装位，不需要额外定制配重块，日常随手可得的硬币就能满足配重需求，调整配重的数量还能微调投掷距离与抛射角度，适配不同的使用需求。

　　在功能特性上，整个结构采用无胶卡扣装配逻辑，所有连接部位都设计了对应的咬合限位结构，组装时只需要将对应杆件卡入预设的卡槽，施加轻微的按压力度就能让卡扣自动锁合，装配完成后结构不会出现松散脱落的问题，反复拆装也不会出现卡扣磨损松旷的情况。弹射触发结构采用一体化的杠杆拨杆设计，拨杆与支架之间通过转轴孔配合，不需要额外加装销轴类零件，打印完成后直接将拨杆卡入支架的转轴位就能实现转动，触发时的阻尼感适中，不会出现误触发的情况，同时拨杆的行程经过反复校核，只需要较小的按压力度就能完成弹射释放，操作手感顺畅。

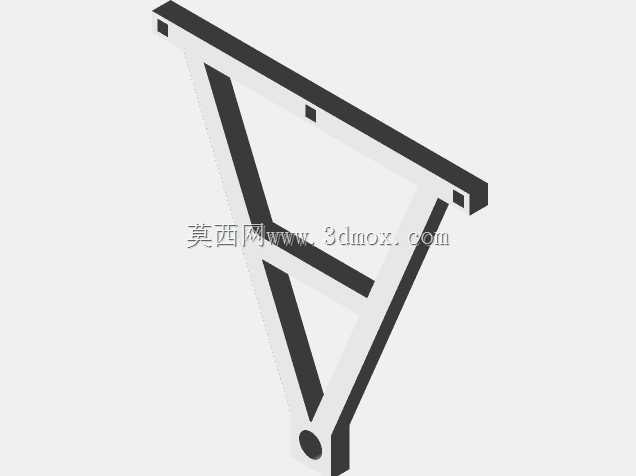

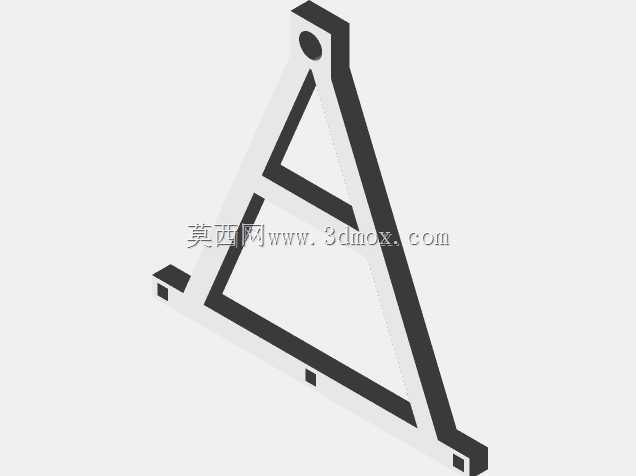

　　设计过程中优先考虑了FDM3D打印的工艺特性，所有零件都做了无支撑优化，零件的摆放角度都适配常规桌面级3D打印机的成型平台，不需要添加额外的支撑结构就能完成打印，避免了支撑拆除带来的表面瑕疵，同时所有配合面都预留了0.2mm的装配间隙，适配不同耗材打印时的尺寸误差，不会出现过紧卡滞或者过松松旷的问题。结构的受力部位都做了加厚处理，尤其是杠杆受力点、卡扣咬合位、转轴连接位这几个应力集中的区域，都通过增加筋位、加厚壁厚的方式提升结构强度，反复弹射也不会出现断裂变形的问题。

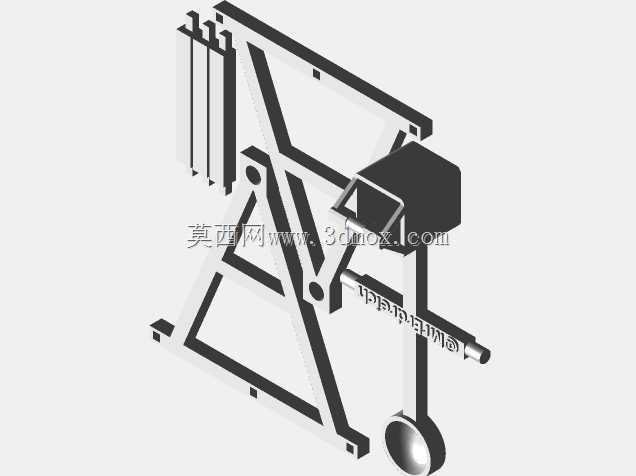

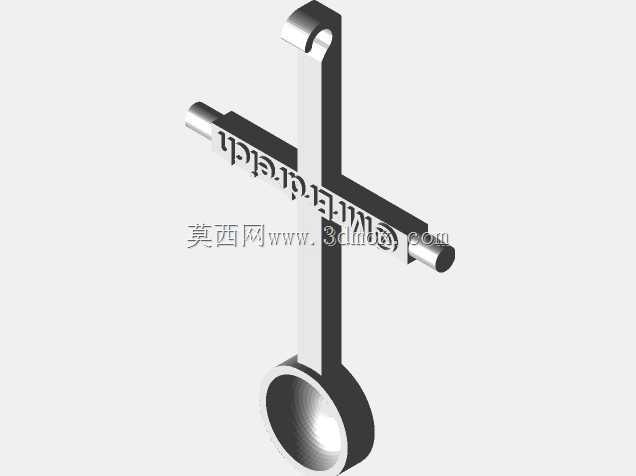

　　从安装边界与尺寸来看，整个结构组装完成后的整体轮廓尺寸控制在150mm×100mm×120mm以内，占用桌面空间很小，不需要额外的固定底座，放置在平整的桌面就能稳定使用，弹射时的后坐力很小，不会出现结构移位的问题。投掷物的容纳篮尺寸适配直径40mm以内的球形物体，常规的乒乓球、沼泽软球都能稳定放置，不会出现投掷物卡滞或者滑落的问题。抛射臂的摆动行程做了机械限位，最大抬升角度控制在45度，这个角度下的抛射距离最远，同时也能避免抛射臂过度摆动撞击支架造成结构损坏。

　　结构的传动逻辑非常简洁，依靠配重的重力作为动力来源，抛射臂绕中部转轴转动，当卡扣锁合时抛射臂被固定在待发射位置，配重被抬升储存重力势能，触发卡扣后配重快速下落带动抛射臂快速摆动，当抛射臂摆动到限位位置时，容纳篮里的投掷物依靠惯性被抛出，整个传动过程没有额外的弹性零件，不需要加装橡皮筋或者弹簧，完全依靠重力与杠杆结构实现弹射，长期使用也不会出现弹性件疲劳失效的问题，结构可靠性更高。

　　在细节设计上，所有的棱边都做了R1的圆角处理，没有尖锐的边角，把玩时不会划伤手部，所有的卡扣部位都设计了导向斜角，装配时不需要精准对位，顺着斜角就能顺利卡入，降低了装配的难度。零件之间的转动配合面都做了减摩设计，配合面的表面打印纹理方向顺着转动方向，不需要额外添加润滑就能实现顺畅转动，长期使用也不会出现卡滞的问题。
