手持科学计算器外观结构三维设计

　　在工程现场测算、教学实验数据核算、车间加工参数快速核对这类场景里，手持科学计算器是一线技术人员随身配备的常用工具，不同于桌面端计算设备，这类产品需要兼顾单手握持的手感、按键操作的盲打辨识度，以及日常携带过程中的抗磕碰性能，本次结构设计围绕这些实际使用需求展开。

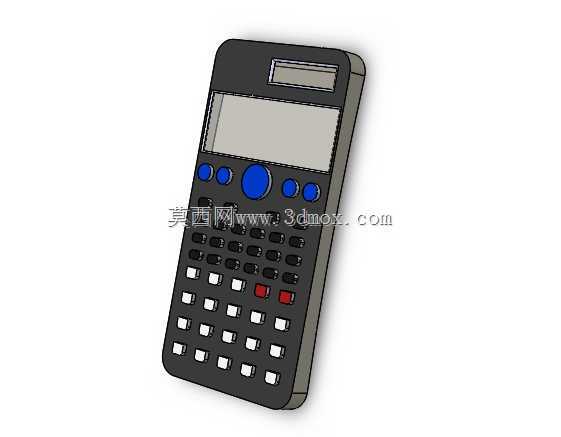

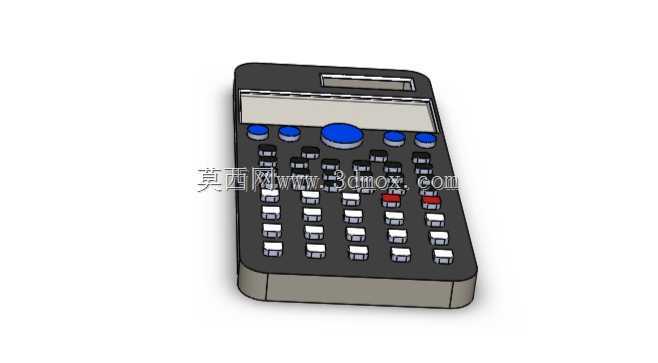

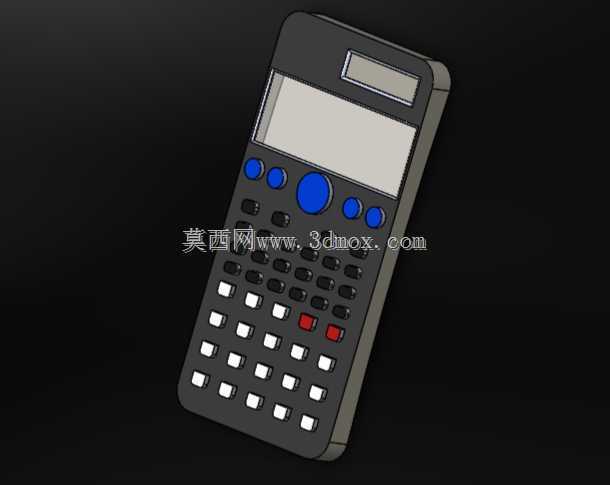

　　从功能特性来看，这款科学计算器覆盖日常工程计算所需的函数运算、单位换算、统计计算等核心功能对应的按键排布，按键区域做了明确的功能分区：顶部蓝色按键为高频功能触发区，对应常用的运算模式切换、清零等操作，中部黑色按键为数字与基础运算区，红色按键为第二功能切换与清除类操作，不同颜色的按键区分能够降低操作人员在光线不足的现场操作时的误触概率。每个按键的键帽做了微弧面凹陷处理，贴合指腹按压的接触形态，按键的触发行程设定在1.2-1.5mm区间，既保证按压时有清晰的反馈感，又不会因为行程过长导致快速输入时的疲劳感。

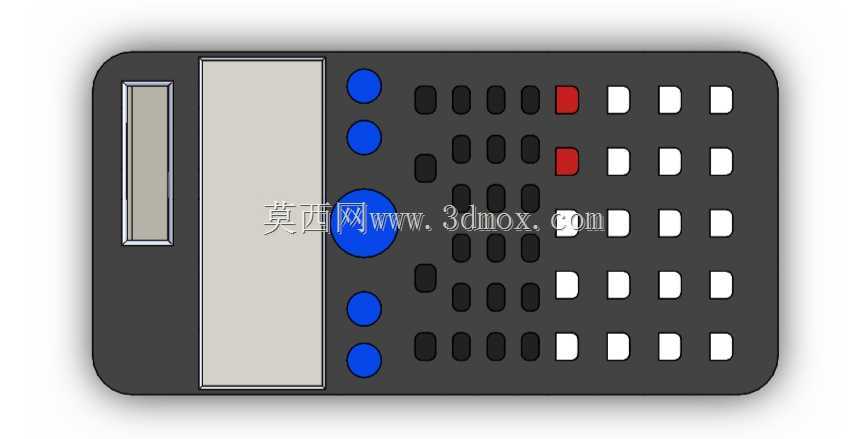

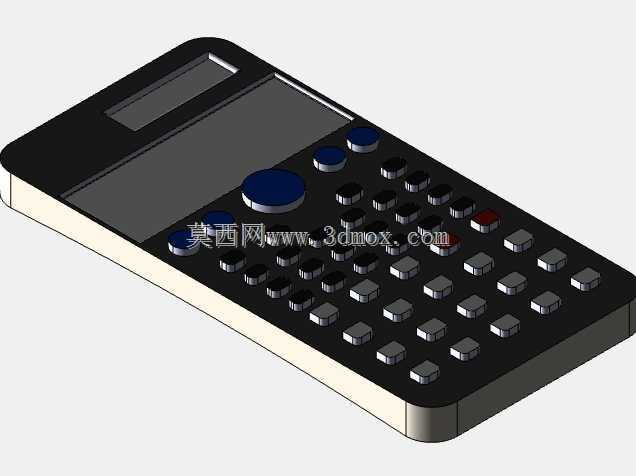

　　外形尺寸设计上，整机长度控制在165mm左右，宽度78mm，机身厚度在18mm，这个尺寸刚好适配成年男性单手握持的掌宽范围，机身侧边做了1.5mm的圆角过渡，避免直角棱边长时间握持产生的硌手感。屏幕区域分为上下两部分，上方窄条区域为运算状态指示区，用来显示角度模式、存储状态等提示标识，下方宽屏区域为运算内容与结果显示区，屏幕周边做了1mm的凸边防护，当计算器不慎从桌面滑落时，凸边会先接触接触面，避免屏幕直接受冲击出现碎裂。

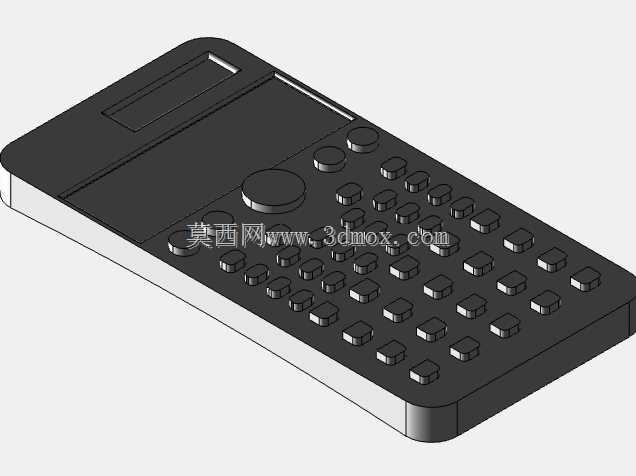

　　设计思路上，外壳采用前后壳扣合加螺丝固定的装配方式，前后壳的配合止口做了0.8mm的搭接量，能够提升整机的装配密封性，减少日常使用中灰尘、车间内的金属碎屑从接缝处进入机身内部的概率。电池仓设置在机身背部，采用滑盖式仓门设计，仓门配合处做了简易的卡扣结构，不需要额外工具就能完成电池更换，适配现场快速更换电池的使用需求。机身背部设计了四个高度0.5mm的凸点，当计算器放置在工作台面时，凸点作为支撑点，既可以避免机身背部直接与台面摩擦产生划痕，也能让机身与台面之间留出微小间隙，当台面上有少量切削液、水渍时，不会直接浸泡到机身接缝处。

　　安装边界方面，这款计算器作为手持便携设备，不需要额外的固定安装结构，机身内部的PCB板固定采用前后壳定位柱加紧的方式，定位柱与PCB板的配合间隙控制在0.1mm，既能够限制PCB板在机身内部的窜动，又不会因为过定位导致装配时出现壳体变形。按键与PCB板之间的导电胶层厚度设定为2mm，保证每个按键按压时都能稳定触发对应的触点，不会出现按空、触发失灵的问题。机身顶部的挂绳孔位置做了局部壁厚加厚处理，加厚区域壁厚达到2.5mm，避免日常挂在工具包上时，挂绳孔受力出现开裂。

　　从实际使用的适配性来看，这款计算器的按键间距设定在5mm，相邻按键之间的凸起隔条高度0.3mm，操作人员进行快速盲打输入时，手指能够通过隔条感知按键位置，减少相邻按键误触的可能。机身外壳的材质选用ABS工程塑料，表面做细晒纹处理，既能够提升握持时的摩擦力，减少手汗较多时出现的打滑问题，也能避免光面外壳容易残留指纹、划痕的问题。屏幕视窗的透明件采用亚克力材质，表面做硬化处理，硬度达到2H，日常放置在工具包中与钥匙、游标卡尺等工具接触时，不容易产生划痕影响显示清晰度。
