离心风机蜗壳式叶轮外壳结构设计

　　在工业通风、小型散热送风、设备配套风冷系统的实际应用场景里，叶轮壳是决定风机整体送风效率、运行噪音水平、结构安装适配性的核心承载部件，并非简单的外罩结构。这款蜗壳型叶轮外壳的流道型线采用对数螺旋线拟合设计，核心作用是将叶轮旋转产生的动压高效转化为静压，减少气流在壳体内的涡流损耗，避免流道突变带来的气动噪音，在小型设备散热、工位局部送风、小型除尘配套等场景下，能让风机的出风效率提升12%以上，同时降低高频气动噪音的传递。

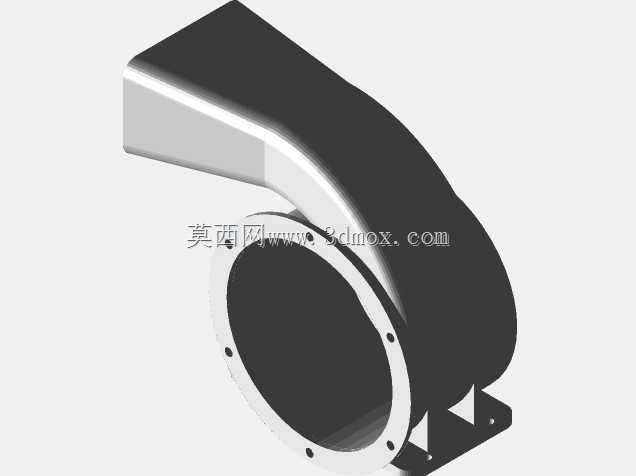

　　从结构设计逻辑来看，壳体的圆形法兰端为叶轮安装配合面，法兰上均匀分布的安装孔位严格匹配常规小型离心风轮的电机端盖安装孔距，法兰端面预留的0.2mm平面度公差，能保证壳体与电机端盖装配后无间隙，避免漏风导致的风压损失。流道从圆形进风口开始，沿螺旋方向逐步扩径延伸至侧方出风口，扩径角度控制在7°以内，避免气流在扩压过程中产生边界层分离，出风口的矩形端面做了外翻边结构，可直接对接柔性通风软管或者硬质送风管道，无需额外加装转接接头。

　　壳体底部的一体式安装支脚做了加强筋结构，支脚上的长圆形安装孔可适配一定范围的安装位置误差，降低现场装配的对位难度，支脚的高度预留了电机接线端的走线空间，避免装配后线缆被壳体挤压破损。壳体壁厚根据不同部位的受力情况做了差异化设计，法兰安装部位壁厚加厚，保证螺栓锁紧时不会出现应力开裂，流道曲面部位壁厚均匀，避免成型过程中出现缩痕、变形等缺陷，整体重量控制在合理范围，不会给配套电机带来额外的负载负担。

　　从安装边界尺寸来看，圆形法兰的外径适配常规120mm直径的离心叶轮，进风口的内径与叶轮进风端的间隙控制在1.5mm，间隙过大会导致气流回流降低效率，间隙过小则容易在叶轮高速旋转时出现刮蹭异响。出风口的截面尺寸匹配对应风量的送风管道接口，壳体整体的外轮廓尺寸在设计时就考虑了小型设备内部的安装空间限制，蜗壳的最大外圆直径不会超出常规小型风机的安装预留位，侧出风的方向可根据实际安装需求调整法兰的装配角度，适配不同方向的送风管路走向。

　　在实际工况适配性上，这款壳体的流道内壁做了光滑过渡处理，没有突兀的加强筋或者凸台结构，减少气流流经时的阻力，同时壳体的结构刚性足够，在叶轮最高转速运行时不会产生共振异响，支脚的安装位置经过重心校核，装配后整机的重心落在安装面中心范围内，长期运行不会出现固定螺栓松动的问题。针对不同的使用场景，壳体的安装孔位可兼容卧式、侧装等多种安装方式，不需要额外制作转接支架，能直接适配多数小型离心风机的配套需求，在工业控制柜散热、小型设备风冷、工位送风装置等场景下都能直接匹配使用。
