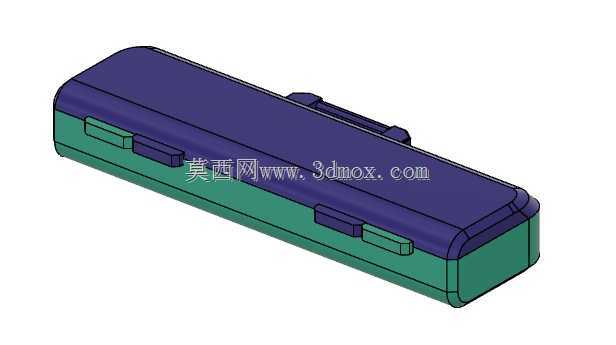

双色卡扣式便携文具收纳铅笔盒结构设计

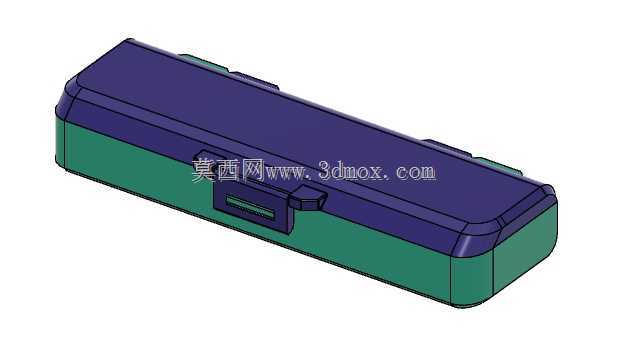

　　从结构设计逻辑来看，整体采用上下盖对合的装配形式，上盖与下盖的连接侧设置一体化的薄壁铰接结构，无需额外加装金属合页零件，依靠工程塑料本身的韧性实现开合翻转，既减少了装配工序与零件数量，也避免了外置合页容易夹手、锈蚀脱落的问题；锁合侧设置居中的弹性卡扣结构，卡扣与上盖做一体化设计，扣合时卡扣下端的凸台卡入下盖对应的卡槽内，依靠塑料弹性变形实现锁止，开启时只需按压卡扣上端的按压位即可解锁，单手即可完成开合操作，卡扣的扣合行程设计为3mm，既保证锁止可靠不会意外松脱，也不会出现按压力度过大难以开启的问题。这款文具收纳盒的结构设计，核心围绕日常文具携带、桌面收纳两类核心场景展开，日常使用中可覆盖学生课堂携带、绘图从业者外出作业随身收纳、办公桌面文具规整等多类使用需求，区别于传统软质笔袋易挤压变形、硬质纸盒易受潮破损的缺陷，整体采用硬质壳体结构，可对内部收纳的铅笔、钢笔、橡皮、卷笔刀、小型绘图尺等文具提供可靠的防护，避免携带过程中笔芯折断、笔身漆面磕碰刮花的问题。

　　外形尺寸方面，整体采用长条形圆角结构，长度方向适配常规180mm长度的标准铅笔、钢笔放置，内部净长度设置为190mm，预留10mm的余量方便取放长度存在公差的文具，宽度方向净尺寸设置为60mm，可并排容纳8-10支常规直径的书写笔，同时预留出放置橡皮、小型卷笔刀的独立空间，高度方向净尺寸设置为25mm，上下盖的合盖止口做1.5mm的重叠配合，避免开合过程中出现错位，同时可阻挡灰尘进入盒内，所有外部棱边均做R3-R5的圆角过渡，既避免尖锐棱边划伤使用者，也提升了整体握持的手感，放在书包内也不会刮蹭书本、书包面料。壁厚设计上，上下盖的主体壁厚均匀设置为2mm，符合常规注塑成型的壁厚要求，避免出现缩痕、填充不足的成型缺陷，壳体内部设置多条高度2mm的加强筋，沿长度、宽度方向交错布置，既提升了壳体的整体刚性，避免受压变形，也不会额外增加过多的材料重量，整体空盒重量控制在80g以内，携带无明显负重感。上下盖的配合面设置一圈宽度1mm的密封凸筋，合盖后凸筋与对应侧的凹槽贴合，可实现基础的防泼溅能力，日常使用中不慎将少量水洒在盒体上，也不会渗入内部打湿文具。

　　内部空间做了简易的分区设计，靠近卡扣侧设置一个宽度15mm的独立小槽，专门用于放置橡皮、回形针等小型文具，避免小型物件在盒内晃动与笔身产生碰撞刮花，其余大空间用于放置书写笔类物品，空间利用率可达85%以上。材质选择上，上下盖可采用双色注塑工艺，上盖使用深蓝色ABS材质，下盖使用墨绿色ABS材质，两种材质结合强度可靠，无需额外做表面喷涂即可实现双色外观效果，耐磨性能优异，日常使用摩擦不易出现掉漆露白的问题，ABS材质本身的抗冲击性能较好，不慎从1米高度跌落至地面也不会出现壳体开裂的问题。

　　从安装与适配边界来看，该款铅笔盒属于独立使用的便携收纳产品，无需额外安装固定，放置于书包侧袋、桌面、绘图包内均可使用，外形尺寸适配常规书包侧袋的容纳尺寸，不会出现放不进常规书包袋的问题，铰接结构的翻转寿命设计可达1万次以上，按日均开合5次计算，可满足5年以上的使用需求，卡扣的弹性疲劳寿命也做了对应优化，长期使用不会出现锁止失效的问题。整体设计没有多余的装饰结构，所有结构特征均服务于功能需求，没有为了外观牺牲使用便利性的设计，比如外表面没有突出的装饰凸块，避免放在书包内勾挂面料，开合阻尼设置适中，翻开上盖后可稳定停在任意开合角度，不会出现上盖自动回落夹手的问题，取放文具时无需额外用手扶住盒盖。
