Basys3FPGA开发板配套安装固定外壳结构

　　在嵌入式开发、数字电路验证、高校电子类实验教学场景中，FPGA开发板的日常收纳、台架固定、项目集成安装一直是容易被忽略的结构细节。不少开发者在做原型验证时，开发板直接裸露放置在桌面，容易被焊锡渣、导线头造成引脚短路，堆叠放置时也容易刮擦板载元件，长期移动调试时接插件受力松动的概率也会明显提升，这款针对Digilent Basys3开发板设计的托盘式固定外壳，正是针对这类实际使用痛点完成的结构设计。

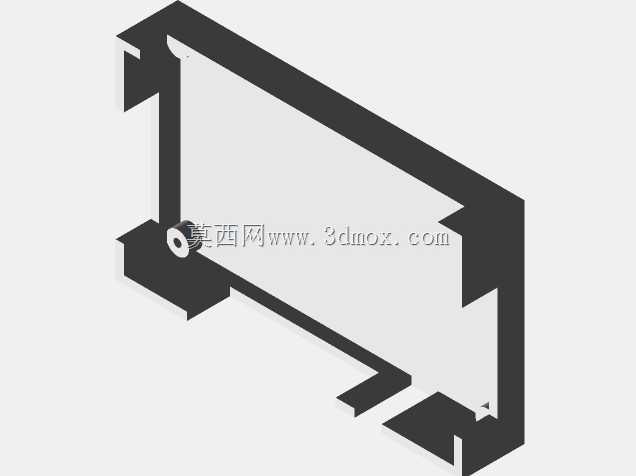

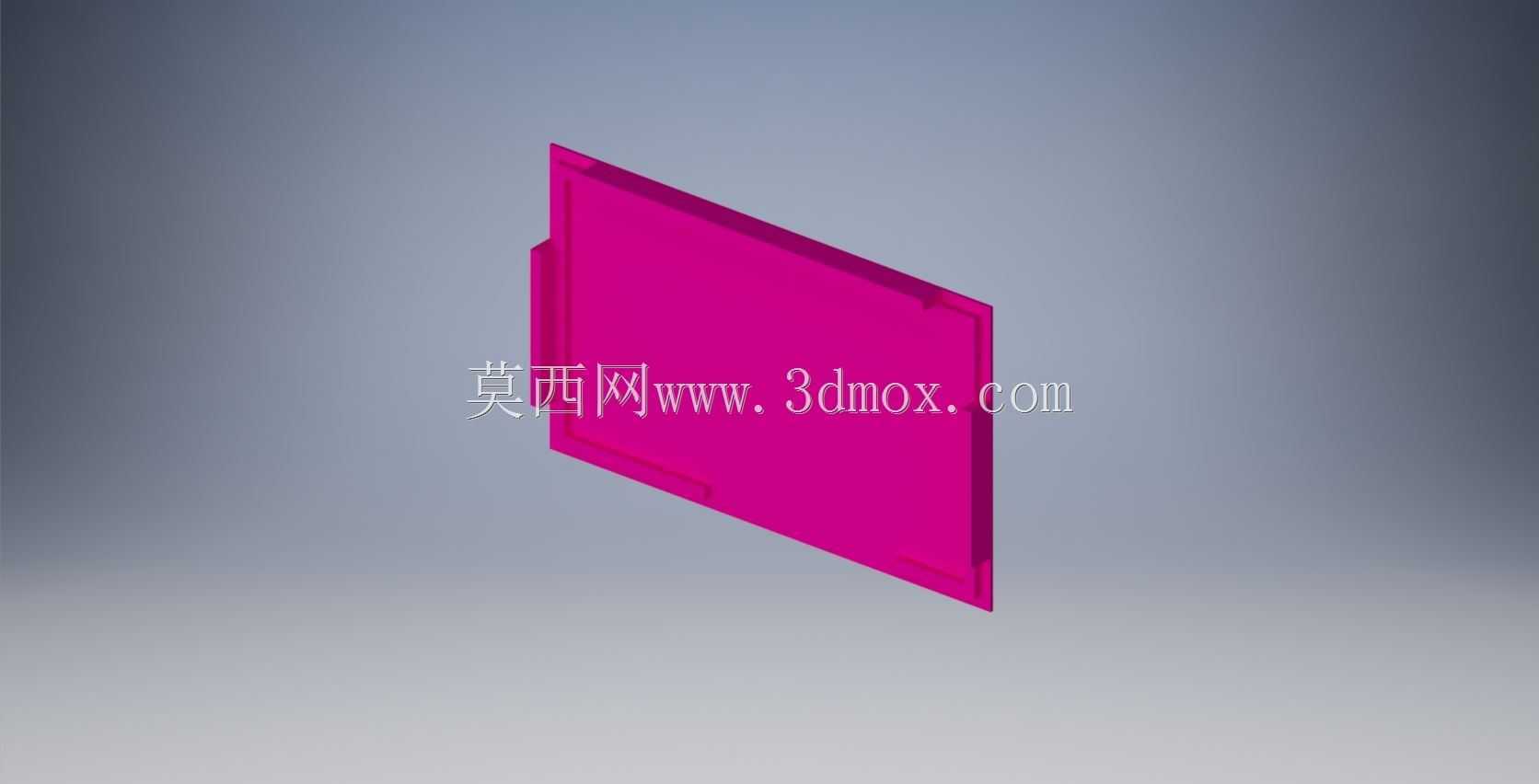

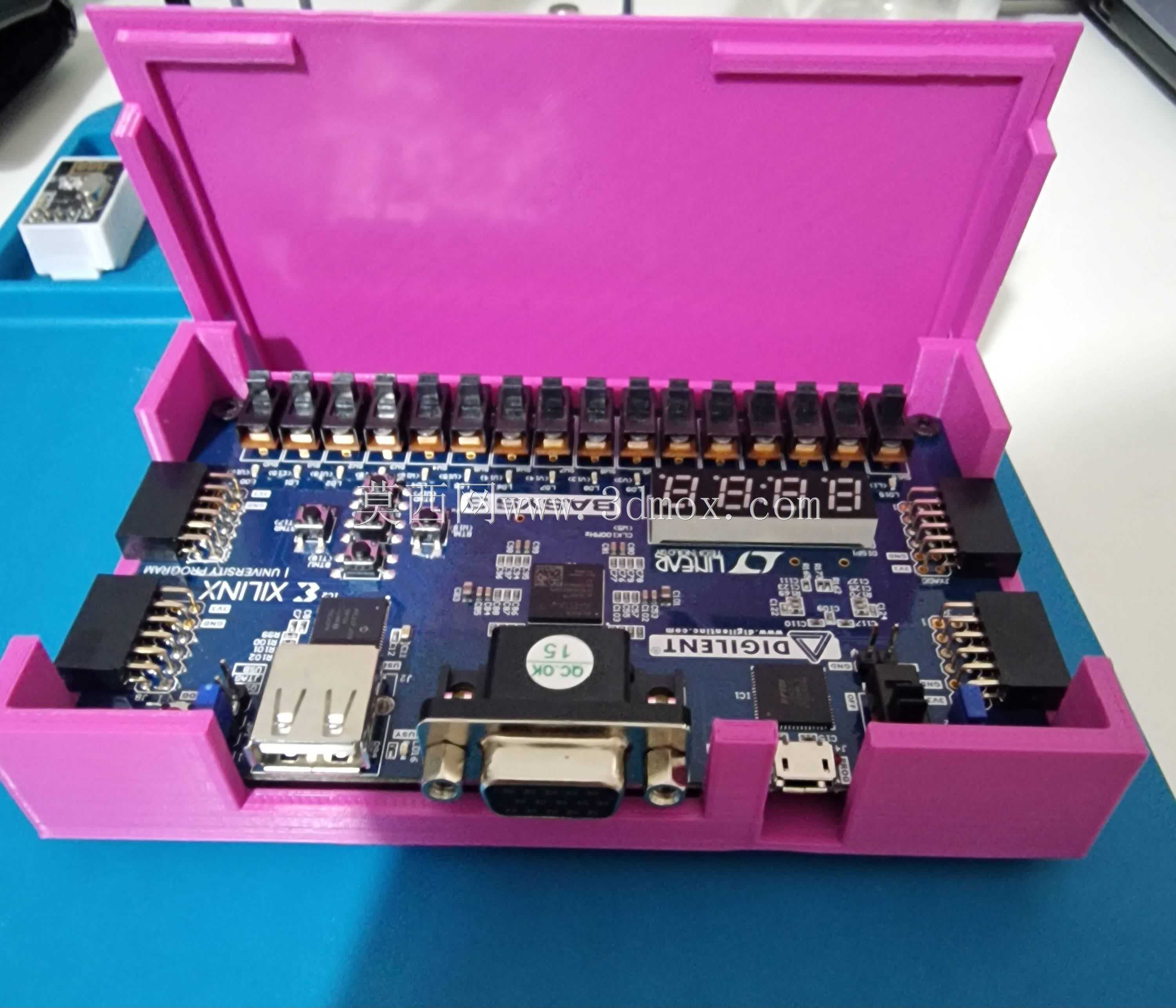

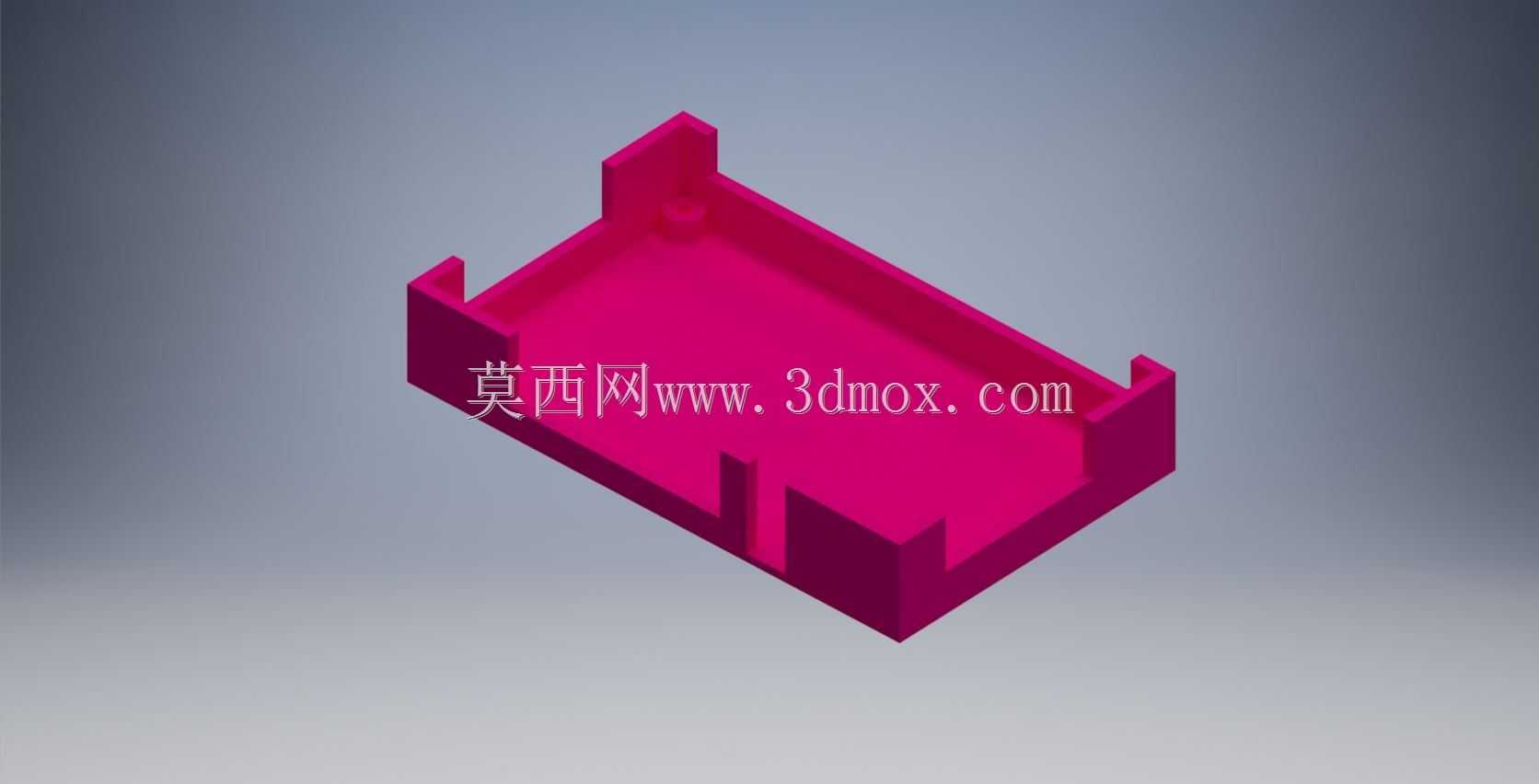

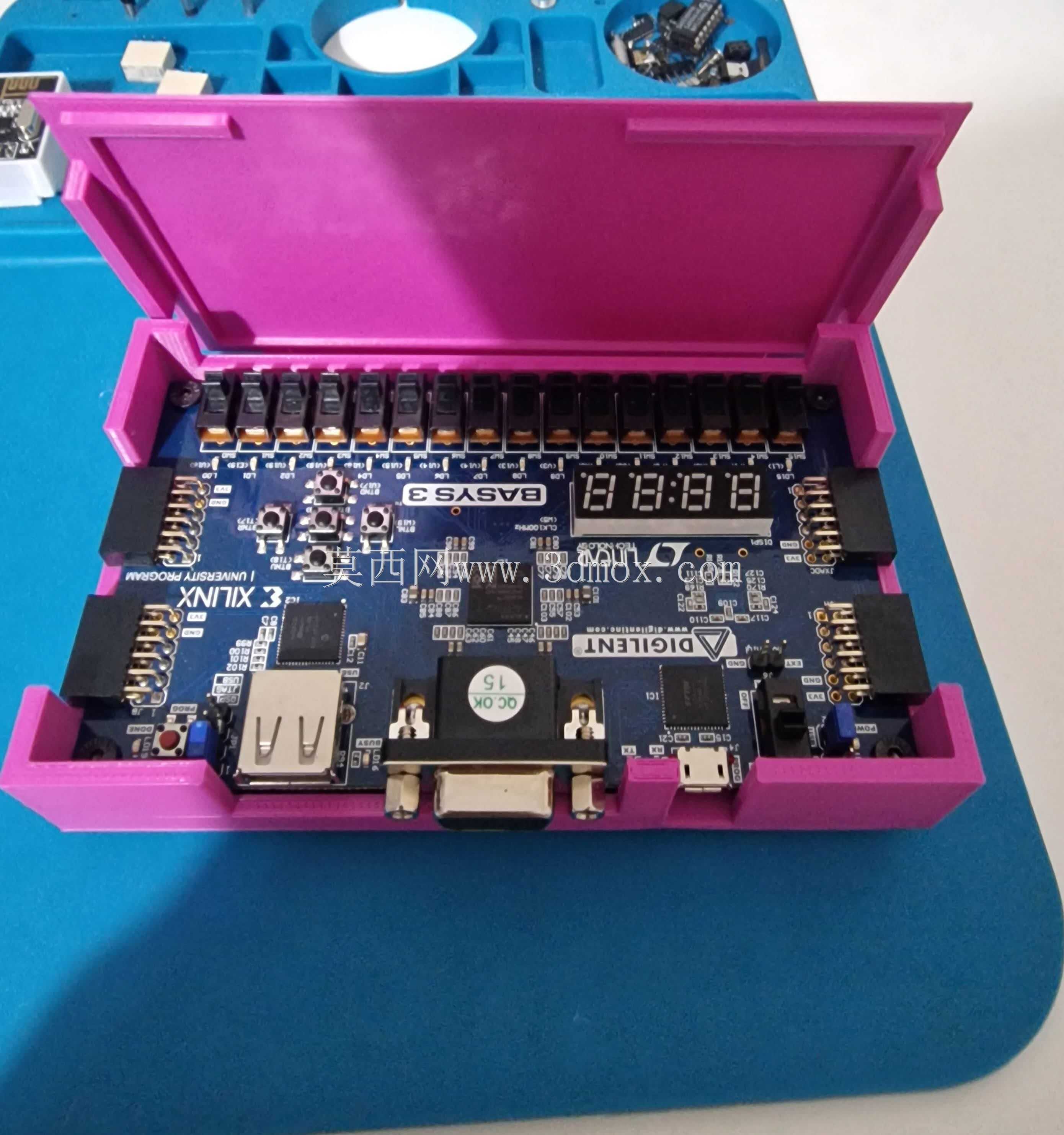

　　从结构功能上看，这款外壳采用围边托盘式构型，整体为一体化成型的槽型结构，内腔轮廓完全匹配Basys3开发板的外边界，四周设置的限位挡边高度刚好覆盖开发板的PCB板边缘，不会遮挡板载的按键、LED指示灯、USB接口、PMOD扩展排针以及电源输入接口，不会对开发板的正常接线、调试操作造成任何干涉。外壳的四个角位预留了对应M3螺钉的安装柱结构，安装时不需要额外的固定压片或者卡扣，只需要四颗最大长度12毫米的M3螺钉，从开发板的原有安装孔位穿入，直接锁附在外壳的安装柱上即可完成组装，整个装配过程不需要额外的辅助工具，也不会对开发板本身的电路造成任何挤压或者损伤。

　　设计过程中，首先完成了Basys3开发板的实体测绘，确认PCB板的长宽尺寸、四个安装孔的相对孔位坐标、板载最高元件的高度参数，尤其是板载的FPGA主芯片、USB接口、拨码开关的突出高度，以此确定外壳围边的高度参数，避免围边过高遮挡操作区域，同时也避免围边过低无法起到限位固定的作用。安装柱的高度经过反复校核，当开发板放置到位后，PCB板底面与外壳槽底之间预留了足够的间隙，既可以避免板底的焊接引脚直接接触外壳造成磨损，也能在开发板长时间运行时预留出空气流通的散热空间，不会因为外壳贴合导致热量积聚影响芯片运行稳定性。

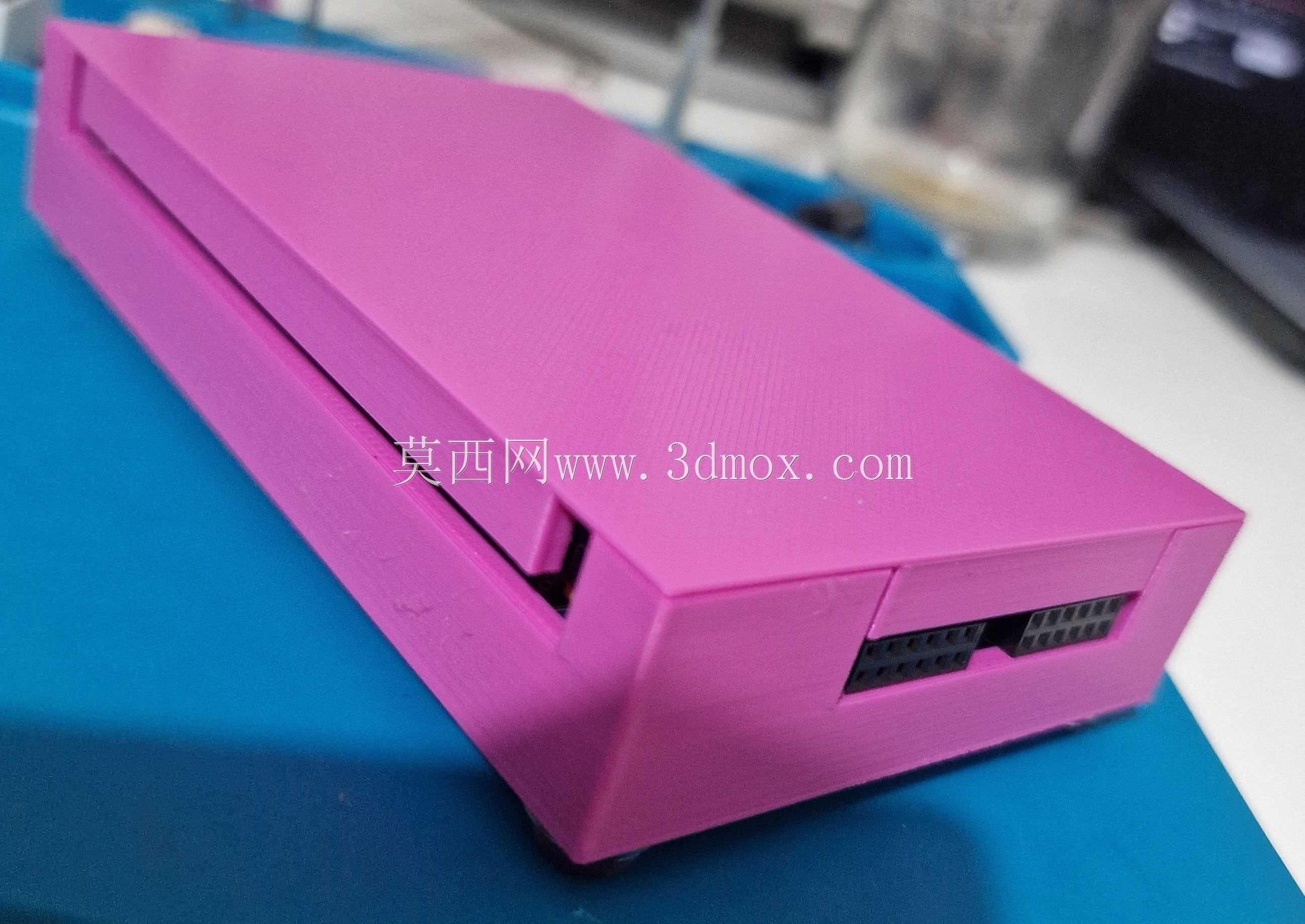

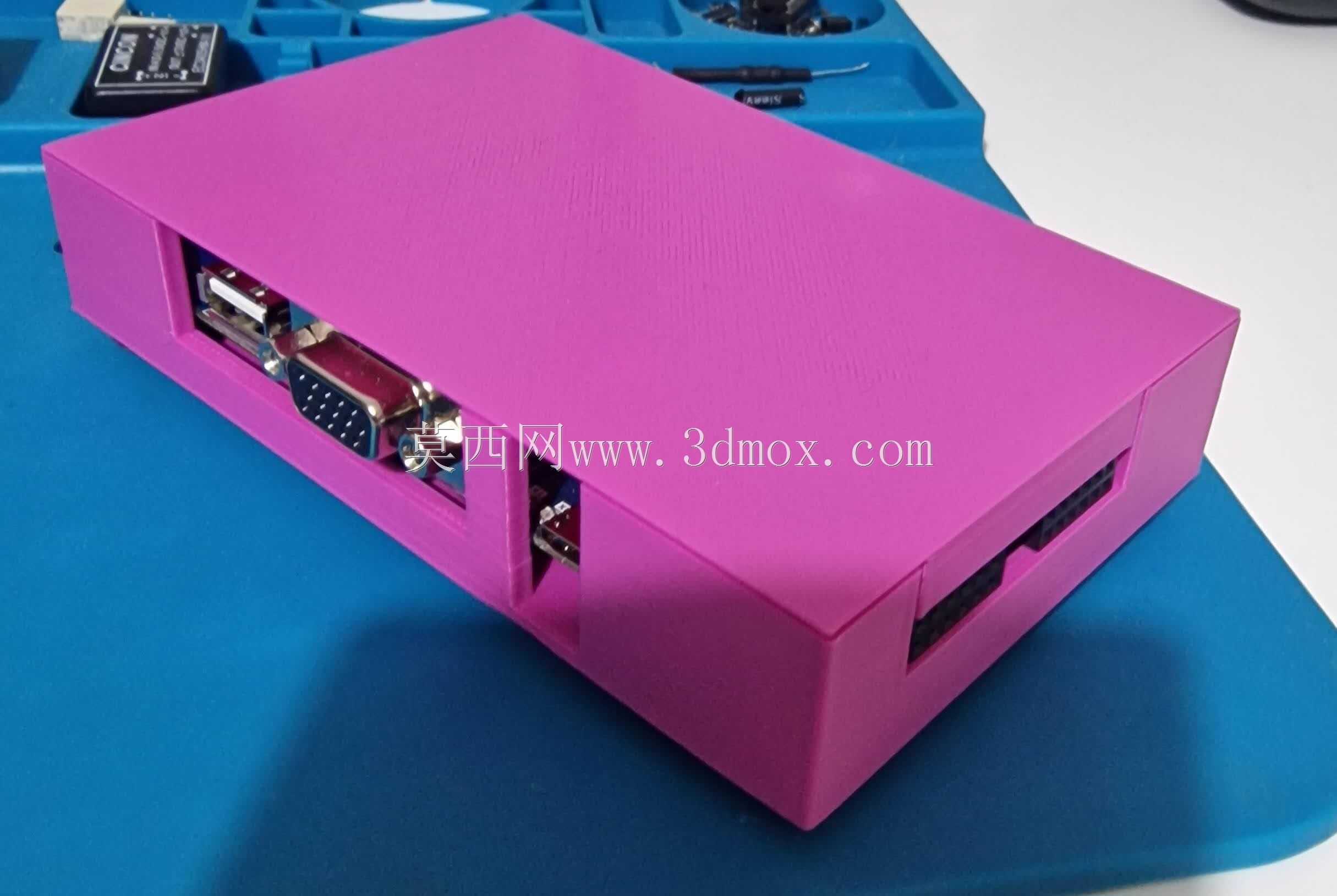

　　在安装边界的考量上，外壳的外轮廓尺寸比开发板单边外扩3毫米，既保证了外壳自身的结构强度，也不会过多占用桌面或者安装机柜的空间，外壳底部为平整平面，可以直接通过双面胶、扎带或者额外的压片固定在实验台架、设备机箱内部的安装板上，适配嵌入式项目集成时的不同安装需求。围边上特意预留了对应开发板接口的缺口位置，包括电源接口、USB下载接口、VGA接口、USB-UART接口的位置都做了对应的避让开槽，不需要将开发板从外壳中取出就可以完成所有的接线操作，日常调试时只需要直接插接线缆即可，大幅提升了日常使用的便捷性。

　　从实际使用场景来看，这款外壳既可以满足高校实验室中多块开发板统一收纳管理的需求，避免不同开发板堆叠造成的元件刮擦、引脚变形问题，也可以用于学生课程设计、电子竞赛项目中的设备集成，将开发板连同外壳一起固定在项目作品的机箱内部，避免运输、演示过程中开发板移位造成接线脱落。对于工业场景中的原型验证设备，这款外壳也能提供基础的防护能力，减少车间环境中的粉尘、金属碎屑落到开发板表面造成短路故障的概率，提升原型设备的运行可靠性。

　　结构设计上没有采用多余的装饰性结构，所有的构型都围绕功能需求展开，壁厚设置兼顾了3D打印成型的工艺性与结构强度，不管是采用FDM工艺打印PLA、PETG材质，还是采用光固化工艺打印树脂材质，都不需要额外添加支撑结构，打印完成后只需要简单去除毛边即可直接使用，不需要二次加工。安装柱的内孔预留了M3螺钉的攻丝余量，用户可以根据自身需求直接攻丝锁附，也可以预先嵌入铜螺母提升反复拆装的耐用性，适配不同使用频次的需求。
