桌面级龙门式数控雕刻机结构设计

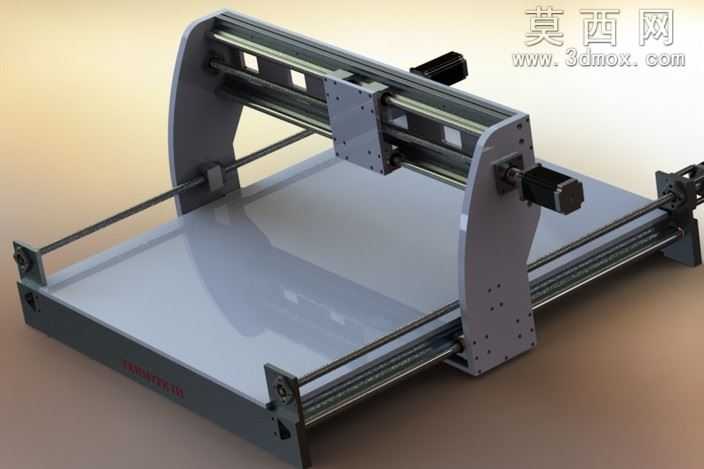

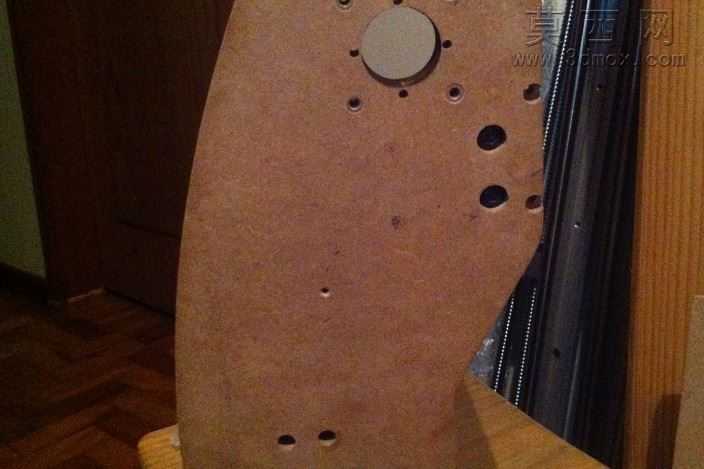

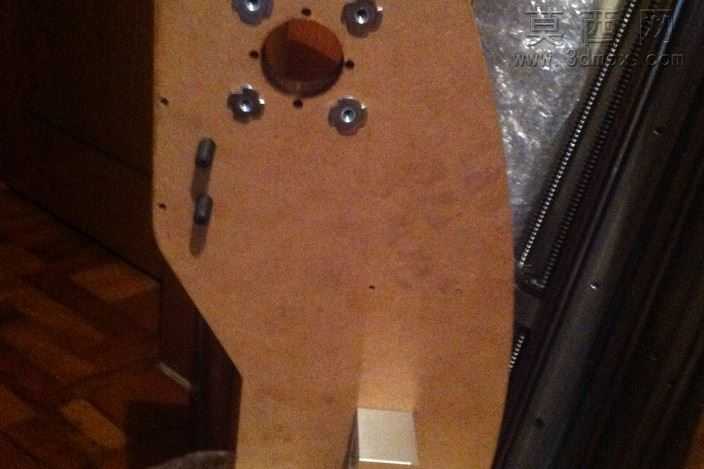

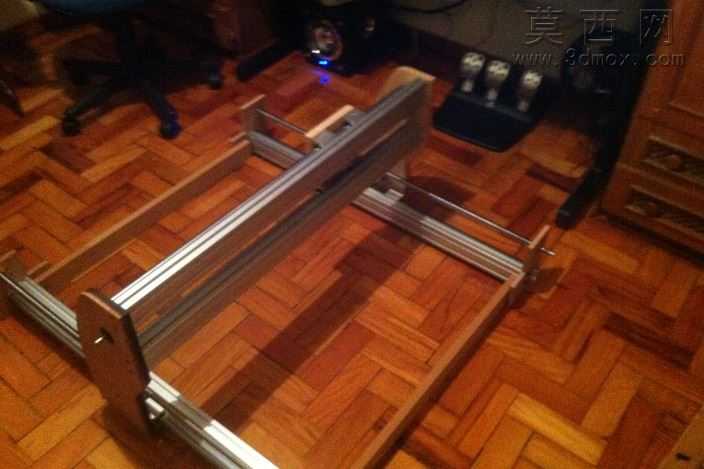

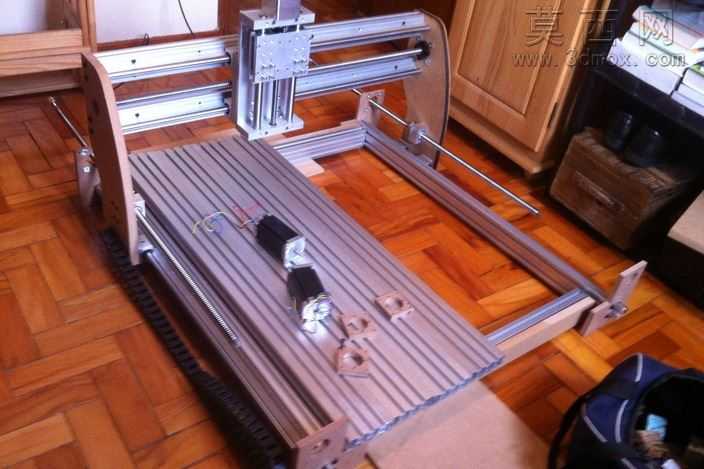

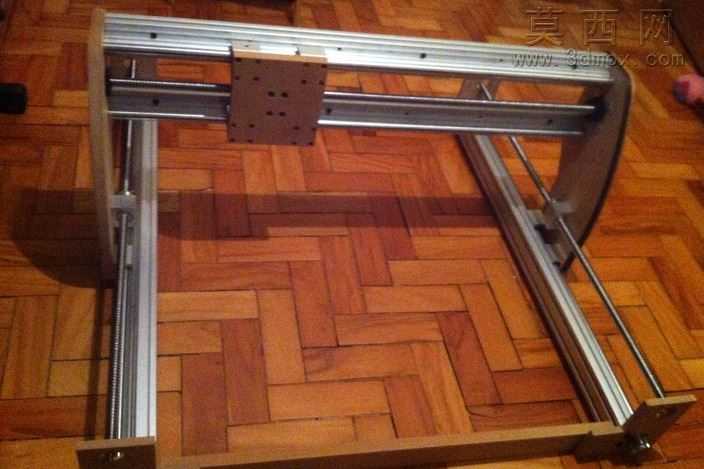

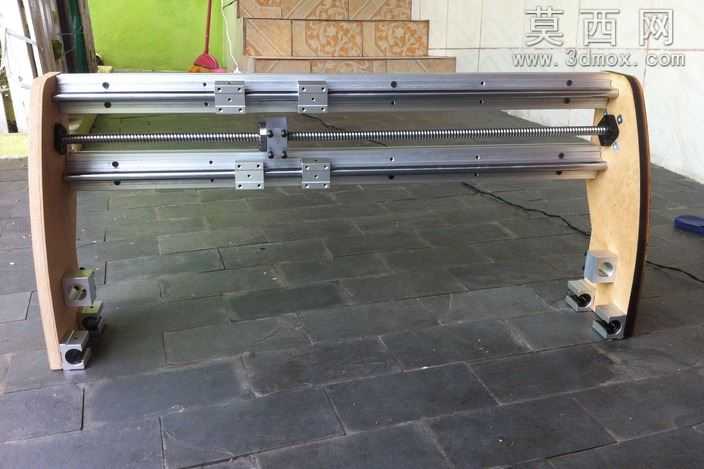

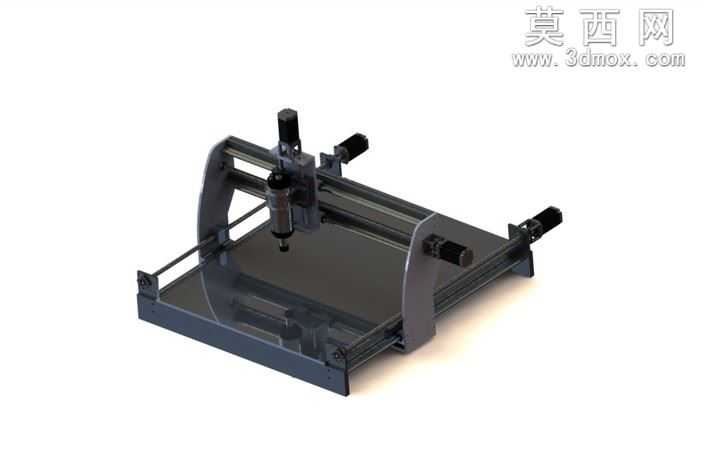

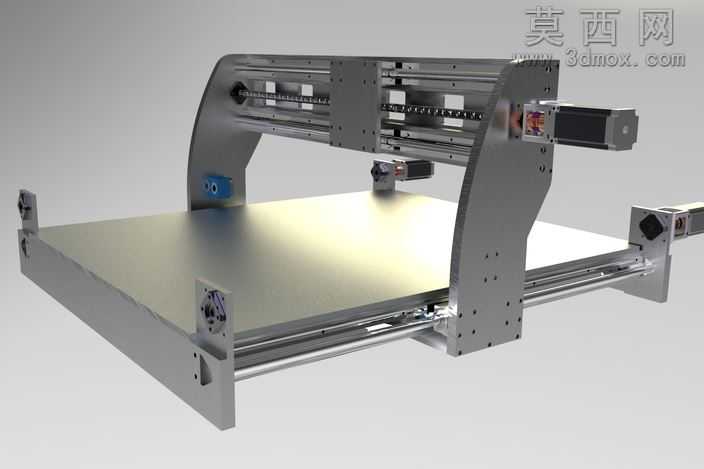

本作品为桌面级龙门式数控雕刻机的三维结构设计，整体采用三维建模软件完成全零件参数化建模与整机虚拟装配，建模过程中对每一个结构件的尺寸公差、装配间隙都做了严谨的参数约束，确保各运动部件无干涉、装配逻辑符合实际加工组装的工艺要求。从结构设计来看，整机采用经典的动龙门布局，底部为平整的高强度工作台面，作为工件装夹的基准承载面，两侧平行布置线性导轨与传动光轴，为龙门架的Y向运动提供稳定的导向支撑；横跨两侧导轨的龙门横梁上搭载X向运动滑台，滑台通过滑块与横梁导轨配合，可实现横向的精准位移；Z向主轴滑座垂直安装在X向滑台上，搭载雕刻主轴部件，可完成垂直方向的进给运动，三个运动轴均预留了步进电机的安装位与传动组件的装配空间，可适配同步带传动或丝杠传动两种常见的数控进给方案。材质设定上，建模时对不同部件做了区分：机架支撑件采用哑光黑色金属材质模拟钣金或喷涂铝型材的质感，导轨、光轴等传动导向件采用抛光金属材质还原金属加工件的光洁表面，工作台面采用半透明磨砂质感模拟钢化玻璃或亚克力台面的视觉效果，主轴部件做了分色处理，清晰区分电机壳体、夹头、刀具等不同功能部件，渲染效果真实还原了设备组装完成后的实际外观。设计思路上，本方案在原有基础机型上做了结构优化，调整了龙门架的固定方式与支撑结构，简化了部分非必要的复杂零件，降低DIY加工与组装的难度，同时优化了各轴的受力布局，减少运动过程中的结构形变，提升加工时的稳定性；建模过程中反复校验了各运动轴的行程范围，确保X、Y、Z三个方向的运动行程满足桌面级小型雕刻加工的需求，同时对走线槽、紧固件安装位等细节结构都做了完整建模，保证三维模型可直接用于工程出图、3D打印定制零件或者数控加工定制结构件，为DIY爱好者搭建自用数控雕刻设备提供完整的三维结构参考。
