FRC环形视觉补光LED电路板结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:901234
  • FRC环形视觉补光LED电路板结构设计
  • FRC环形视觉补光LED电路板结构设计
  • FRC环形视觉补光LED电路板结构设计
  • FRC环形视觉补光LED电路板结构设计
  • FRC环形视觉补光LED电路板结构设计
  • FRC环形视觉补光LED电路板结构设计

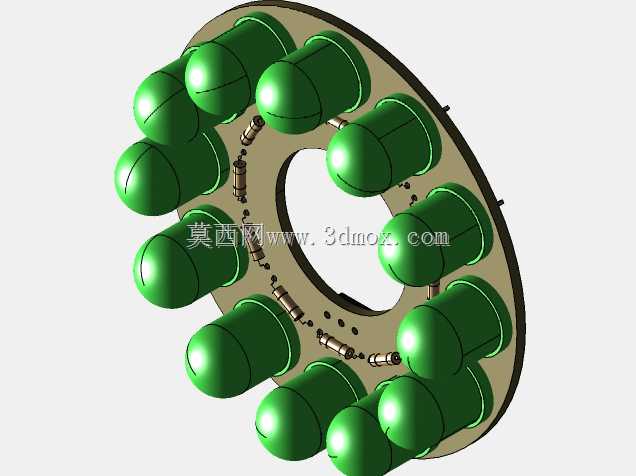

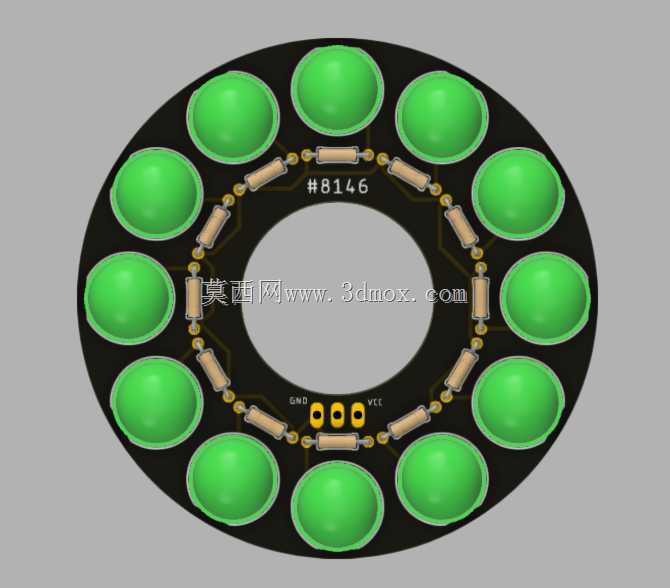

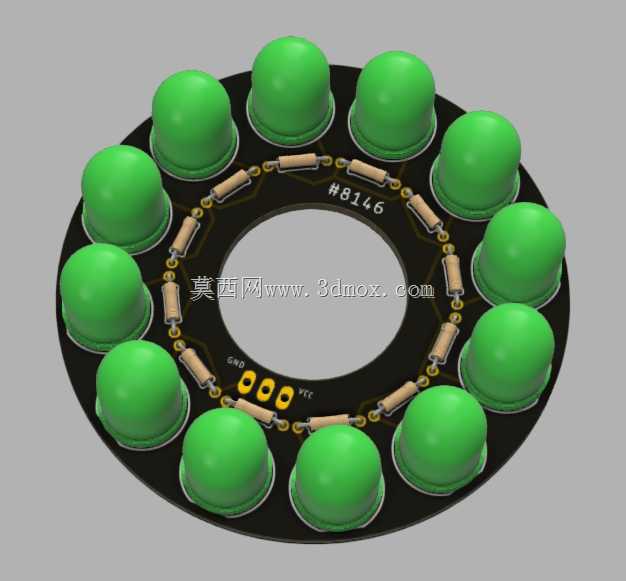

  在FRC机器人竞赛的视觉识别场景中,场地光照条件的不确定性一直是影响视觉传感器识别精度的核心痛点,尤其是反光带识别环节,环境杂光、角度偏差带来的反光不均问题,很容易让视觉算法出现目标识别偏移、轮廓提取失真的情况,这款环形排布的LED补光模块,正是针对这类赛场实际痛点开发的配套硬件。从结构布局来看,整块PCB采用环形中空设计,中间的镂空区域刚好可以对准视觉传感器的镜头安装位,工作时12颗10mm直径的绿色LED沿环形均匀排布,能够在镜头视野外围形成360度无暗区的均匀补光带,光线直接投射到前方的FRC专用反光带上,不会在镜头视野内形成直射眩光,从根源上避免了侧方补光带来的局部反光过曝、阴影遮挡问题。

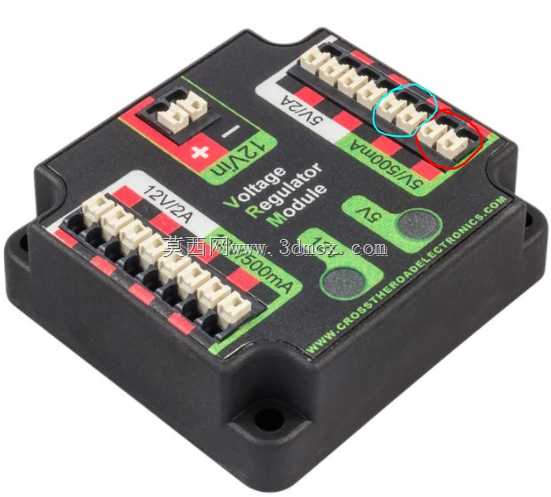

  电路设计层面,每颗LED都搭配了对应参数的限流电阻,适配5V直流供电输入,直接对接VRM模块引出的5V 500mA供电引脚即可正常工作,不需要额外加装电压转换模块,大幅简化了机器人上的布线复杂度。做结构设计的时候,首先要考虑的就是安装边界的匹配问题,环形PCB的外径尺寸刚好覆盖常规视觉镜头的外围安装孔位,板厚采用标准PCB厚度,既保证了板件的结构强度,不会因为机器人运行中的振动出现板件弯折、焊点脱开的问题,又不会占用过多的轴向安装空间,LED灯珠采用半球形封装,发光角度覆盖前方120度范围,均匀排布的电阻全部沿LED之间的间隙走线,没有突出板件表面的过高元件,整个模块的安装厚度可以控制在灯珠高度范围内,不会和镜头调焦结构、外围安装支架产生运动干涉。实际赛场应用中,这类补光模块的安装位置通常在机器人前部视觉传感器的正前方,和镜头保持同轴安装,环形的结构不会遮挡镜头的成像视野,均匀的绿色补光照射到反光带之后,能够让视觉算法快速从复杂的场地背景中提取出目标轮廓,就算是场地顶部的照明出现亮度波动、或者对方机器人的补光装置产生光线干扰,自带的同轴补光也能保证反光带的识别稳定性。设计过程中需要重点考量几个工程细节:首先是供电回路的载流能力,整板满功率工作时的总电流不超过500mA,板上走线宽度按照1.5倍冗余量设计,避免机器人长时间运行时走线发热影响元件寿命;其次是元件布局的等距性,12颗LED必须严格沿圆周等角度分布,保证各个方向的补光亮度一致,不会出现某一侧亮度偏高、某一侧偏暗的情况,否则会让视觉算法识别到的反光带轮廓出现亮度差,影响目标定位精度;还有就是安装孔位的兼容性,板上预留的安装孔要匹配常用的视觉传感器支架安装间距,不需要额外做转接板就能直接固定,减少整机的装配零件数量。

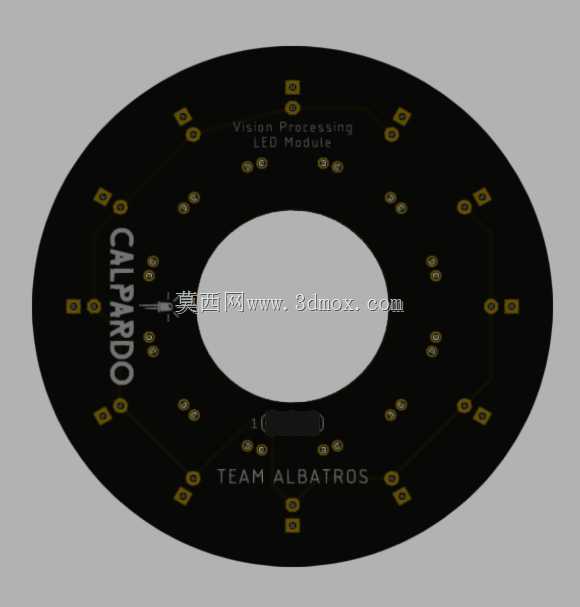

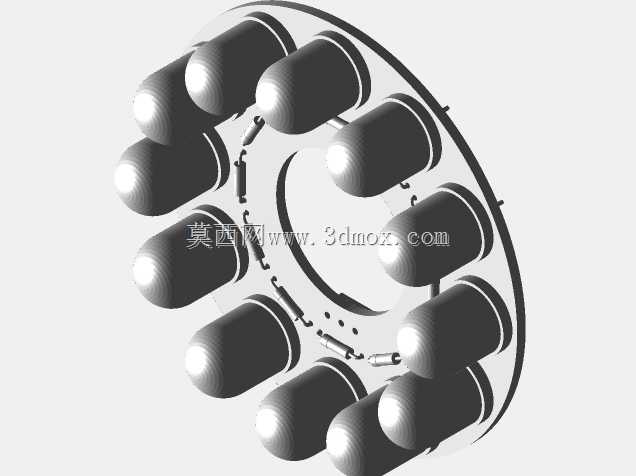

  从实际使用的角度来说,这类模块不需要做复杂的控制逻辑,只要供电正常就能持续输出稳定的补光,绿色光源的波长和FRC专用反光带的反射波长匹配度更高,相比白色补光能够过滤掉更多场地内的其他颜色杂光,提升识别的抗干扰能力。做三维建模的时候,要准确还原每颗LED的半球形外形、电阻的圆柱状结构以及PCB板的环形轮廓,尤其是板上的丝印标识位置要和实际板件一致,方便装配时核对元件方向,避免出现LED装反、电阻错焊的问题;同时要预留好接线端子的位置,供电引线从板件边缘引出,不会和镜头的调节结构产生干涉,就算是机器人在快速移动、转向、碰撞的过程中,引线也不会被拉扯松脱。

  很多初次参加FRC竞赛的队伍在做视觉方案的时候,往往会忽略补光结构的同轴性,随便在镜头旁边装几个LED就算完成补光,实际跑起来就会发现识别到的目标位置偏差很大,尤其是在不同距离下,侧方补光形成的阴影会让反光带的轮廓出现变形,而这种环形同轴的补光结构,不管目标距离远近,都能保证反光带表面的光照均匀,识别到的目标中心位置偏差可以控制在很小的范围内,完全满足竞赛中自动瞄准、目标追踪的精度要求。在结构强度方面,PCB板本身的基材选用常规FR-4材质,抗振动性能足够应对竞赛场景中的冲击,LED灯珠的焊接焊盘做了加大处理,就算出现轻微的碰撞也不会出现掉件的问题,整个模块没有活动部件,可靠性很高,不需要在比赛过程中做额外的维护调整。
