自主无人机用树莓派与飞控配套阻尼安装座

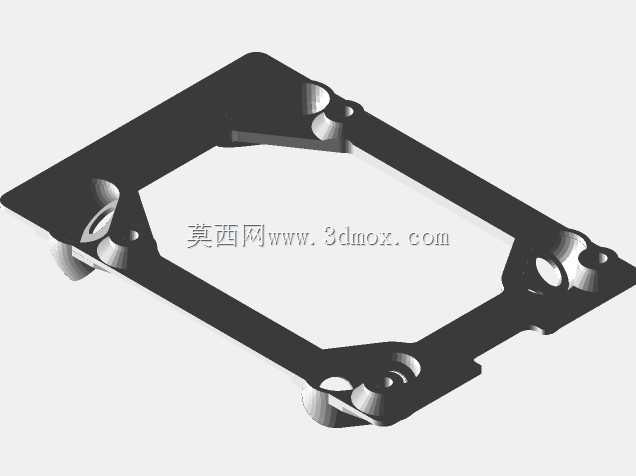

　　在多旋翼自主无人机的机载电子设备安装体系里，飞控与机载计算单元的振动隔离一直是结构设计环节的核心考量点，尤其是搭载树莓派作为边缘计算单元、搭配Pixhawk飞控的开源无人机平台，飞行过程中电机转动带来的高频振动、桨叶切割气流产生的随机扰动，会直接传导至机载电子元件，轻则导致加速度计、陀螺仪数据漂移，影响飞控姿态解算精度，重则造成树莓派存储读写异常、外接传感器数据丢包，直接影响自主航线飞行、视觉识别等任务的可靠性。这款安装座的设计，正是针对这类双模块叠装的减震需求开发，将阻尼隔振功能与安装定位结构整合为一体化构件，省去了额外搭建减震支架的冗余设计。从结构布局来看，安装座主体采用平板式承载基底，基底上预留的多组通孔对应不同的安装固定需求：四角位置的大尺寸沉孔用于穿设减震阻尼球的连接柱，将整个安装座与无人机机架的安装板实现柔性连接，阻断机架向机载设备传递的振动路径；基底平面上分布的多组小直径定位孔，分别对应Pixhawk飞控的标准安装孔位与树莓派单板计算机的固定孔位，两个模块可直接通过铜柱或螺丝固定在安装座平面上，无需额外转接板，大幅压缩机载设备的安装堆叠高度。

　　设计过程中重点考量了安装边界的适配性，安装座整体轮廓做了切角与圆弧过渡处理，避开无人机机臂与中心板的连接筋位，不会与机架上的电调、电源线槽等部件产生干涉；安装孔的位置公差控制在0.1mm以内，保证飞控安装后与无人机机体坐标系的对齐精度，减少后续飞控校准的参数补偿量。阻尼结构的设计上，没有采用传统的整块硅胶垫隔振方案，而是通过四角独立的阻尼连接点实现隔振，每个连接点的阻尼球刚度经过匹配，针对无人机常用的无刷电机振动频率段做了隔振率优化，既能过滤高频振动，又不会在无人机做机动动作时出现过大的安装座晃动，避免视觉传感器如果搭载在同一计算单元上时出现画面果冻效应。

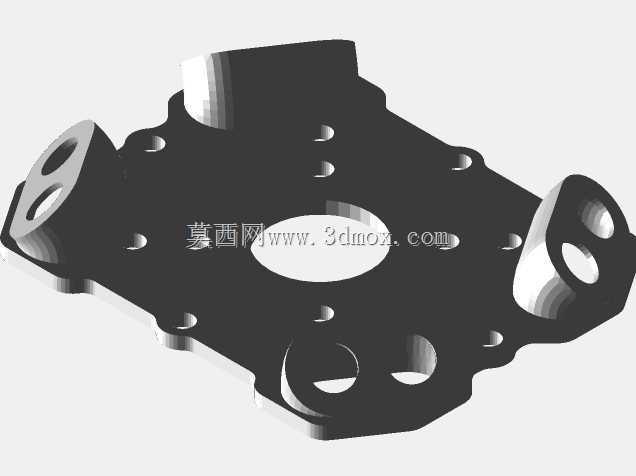

　　承载平面的中间位置开设了大尺寸圆形通孔，一方面用于减轻安装座自身重量，降低无人机的无效载荷，另一方面可以给树莓派底部的散热片留出避让空间，同时方便飞控与树莓派之间的排线从下方穿过，优化机载线路的走线布局，避免线束杂乱缠绕在设备周围影响检修。安装座两侧的凸台结构做了加厚处理，用于安装时的受力承载，避免螺丝锁紧时造成基座变形，凸台上的通孔还可以用于扩展固定GPS模块、数传天线等小型机载配件，提升整个安装结构的扩展能力。

　　实际装机使用时，这套结构可以同时完成飞控与边缘计算单元的固定与隔振，相比分开安装两个减震台的方案，能节省至少30%的中心板安装空间，重量也比分体式支架降低20%左右，对于寸土寸金的无人机机载载荷空间来说，这类集成化的减震安装结构能大幅简化装机流程，减少结构件数量，降低整机装配的复杂度。在结构强度方面，安装座的壁厚经过优化，在保证安装平面平面度不发生形变的前提下尽可能做薄，所有孔位边缘都做了倒角处理，避免安装时割伤线材，棱角位置的圆弧过渡也能减少飞行过程中的应力集中，避免长时间振动下出现结构开裂的问题。针对不同轴距的多旋翼无人机，这个安装座的孔位布局兼容主流的30.5mm、35mm飞控安装孔距，不需要额外修改孔位就能适配大部分开源飞控机架的中心板安装位，通用性较强。
