钛合金材质飞机发动机安装支架结构设计

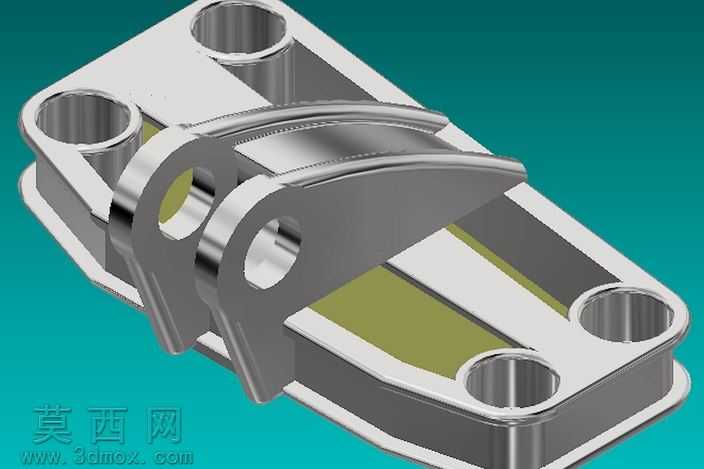

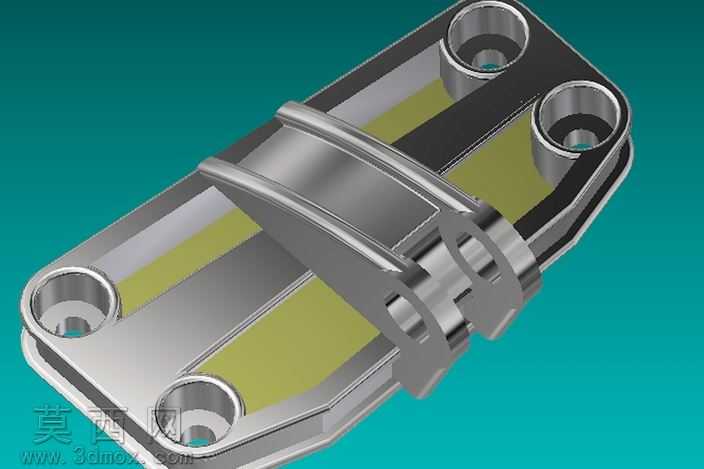

本模型为飞机发动机安装支架，采用Ti-6Al-4V钛合金作为设计用材，依托三维建模软件完成全参数化结构设计，建模过程严格遵循航空构件的尺寸精度与装配基准要求，先通过草图绘制完成支架主体轮廓的基准定位，依次拉伸生成基座主体、安装耳座、加强筋结构，再对各连接部位做圆角过渡与应力释放结构处理，避免尖锐转角带来的应力集中问题。模型渲染阶段采用金属材质质感调校，主体金属部分赋予高反光钛合金材质，调整粗糙度与金属度参数还原钛合金构件的哑光金属光泽，基座内侧的缓冲衬层赋予黄绿色复合材质，通过分层材质设置区分不同功能区域的材质差异，渲染视角采用斜向等轴测视角，搭配青绿色渐变背景突出构件的立体结构，清晰展现各部位的形态特征。结构设计上，支架整体为长条形承力基座，四角设置同轴度精准的安装通孔，用于与机身安装点位的螺栓紧固连接，基座中部设置两道弧形加强抱箍结构，用于环抱固定发动机安装位，抱箍与基座之间通过一体化成型的加强筋做结构补强，提升整体抗剪切、抗振动载荷的能力，各安装孔位做沉头结构设计，保证螺栓装配后端面齐平无凸起，避免与周边构件产生装配干涉。设计思路围绕航空构件的轻量化与高可靠性要求展开，在保证结构强度满足发动机挂载承力要求的前提下，对基座非承力区域做合理的壁厚优化，去除冗余材料实现减重效果，各连接部位的壁厚均匀过渡，避免成型过程中出现应力缺陷，整体结构兼顾安装定位精度、载荷承载能力与航空工况下的抗疲劳性能，可直接用于航空构件的设计参考、装配模拟与结构力学分析场景，模型的各特征参数可编辑调整，能够适配不同规格发动机的安装支架改型设计需求。
