双电机板材磨边加工设备结构设计

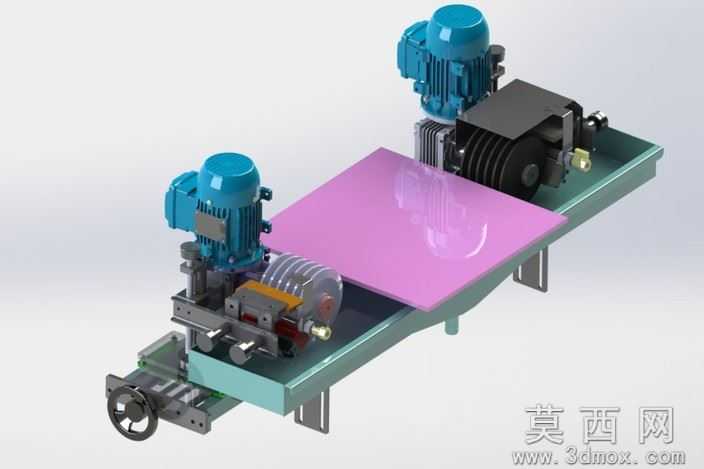

本模型为双电机驱动的板材磨边加工设备，采用三维建模软件完成全参数化结构设计，整体装配关系清晰，各运动部件无干涉问题，可直观展示设备的工作原理与布局逻辑。建模过程中对设备的承载底座、动力单元、磨削执行组件、板材定位平台、进给调节机构分别进行独立零件建模，再通过同轴、重合、距离等标准装配约束完成整体组装，还原了真实设备的装配精度要求。渲染阶段针对不同部件赋予对应材质属性：两台驱动电机采用哑光蓝漆金属材质，还原工业电机的外壳质感；设备承载底座采用青绿色烤漆钢材材质，体现机架的厚重稳固特性；待加工板材采用高光亮面紫色亚克力材质，通过反射参数调整模拟光滑板材的表面反光效果；传动带轮、手轮等运动部件采用发黑处理钢材与镀铬金属结合的材质，区分不同加工工艺的零件外观；防护与电气组件采用哑光黑工程塑料材质，还原工业设备的电气部件质感。结构设计上采用对称式双磨头布局，两台电机分别独立驱动两侧磨削单元，可同时完成板材双边的磨边加工，有效提升加工效率；手轮调节机构可通过丝杠传动调整磨削单元的间距，适配不同宽度规格的板材加工需求；板材放置平台采用水平支撑设计，搭配侧边定位结构保证板材加工时的位置精度，底部支撑脚采用标准工业型材连接结构，保证设备整体放置的平稳性。设计思路围绕小型板材磨边加工的实际需求出发，简化了冗余结构，在保证加工功能完整的前提下压缩设备整体体积，适合小型加工场景的工位布置，各传动部件的布局预留了足够的维护操作空间，方便后期对磨头、传动带等易损件进行更换调试，整体模型的结构比例完全参照真实工业设备的尺寸比例搭建，可作为同类磨边设备设计的参考方案。
