3D打印边缘计算终端防护外壳结构

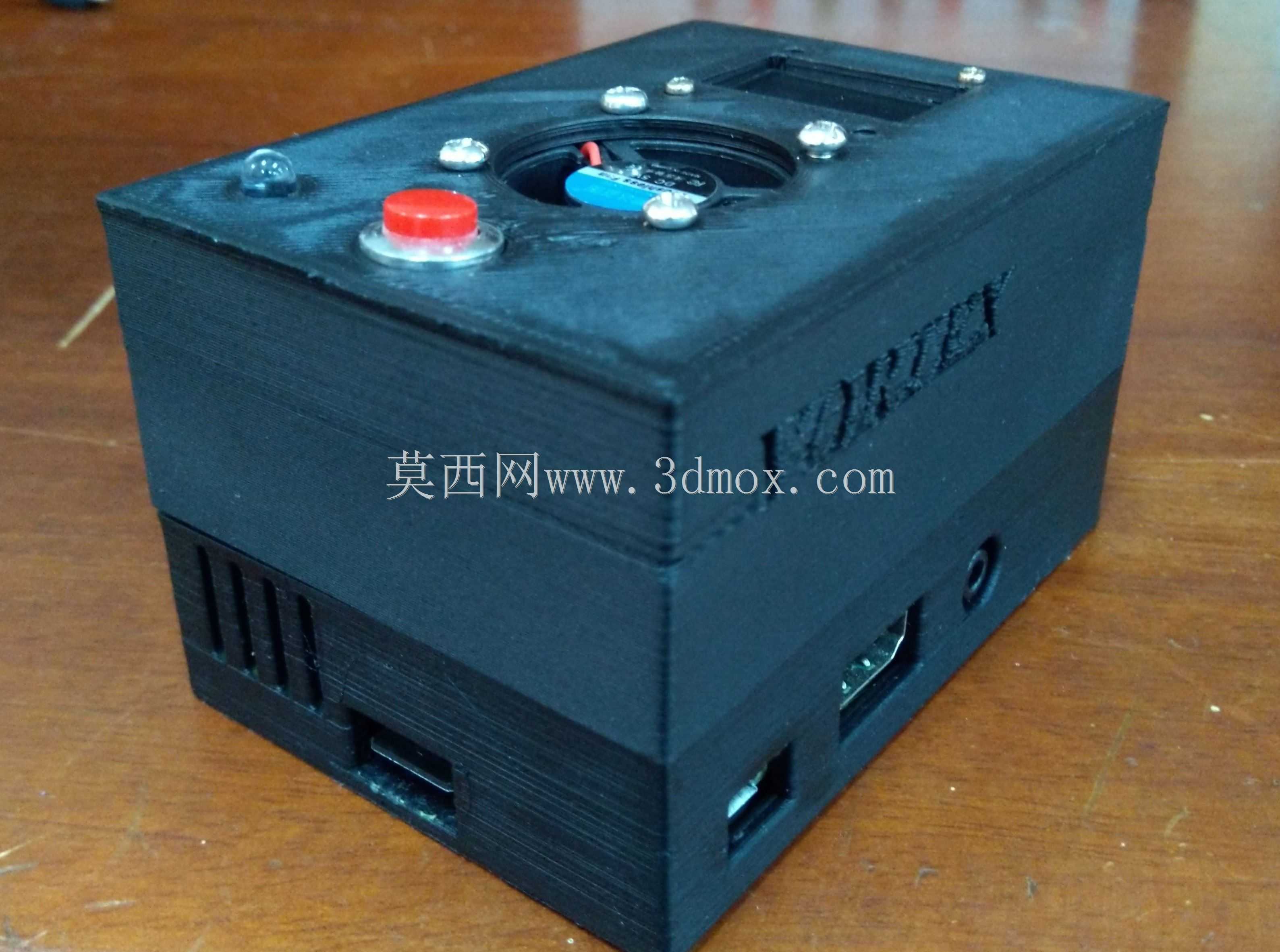

　　这款边缘设备外壳是面向嵌入式边缘计算终端开发的定制化防护结构，主要适配小型化边缘计算核心板的装机需求，常见于工业现场数据采集节点、小型物联网边缘网关、教学实验用嵌入式开发平台这类部署场景。从实际落地的验证状态来看，该结构已经完成实物打印与装机适配，能够满足常规桌面部署、小型设备柜内安装的使用要求。

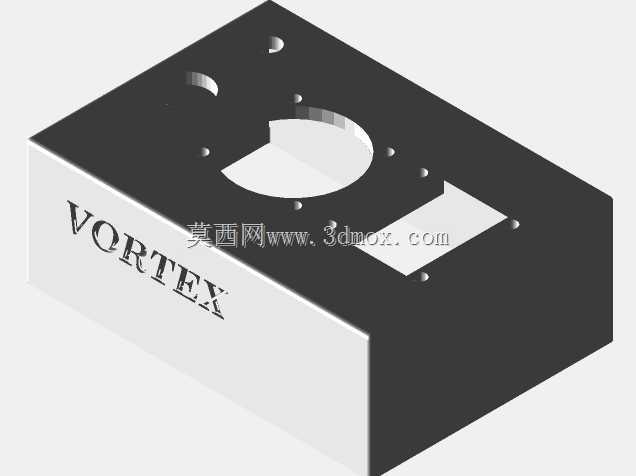

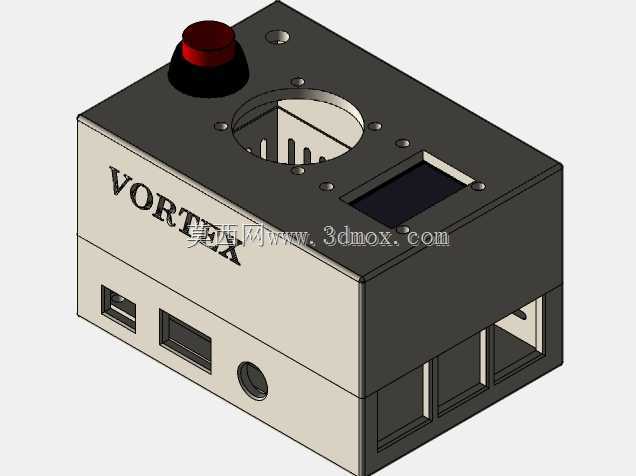

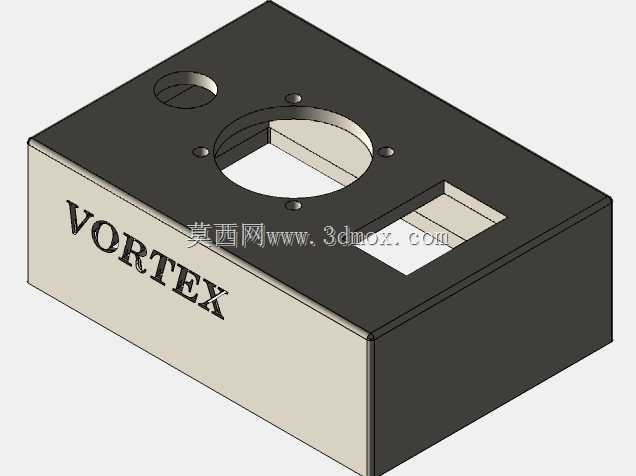

　　从功能特性上看，外壳顶部预留了散热风扇安装位，配合顶部的固定铜柱可以直接固定40mm规格的轴流风扇，正对核心板的主控芯片区域形成直吹散热风道，避免边缘终端长时间高负载运行时出现积热问题；顶部同时预留了红色急停按钮的安装孔位，可直接适配常用的16mm口径自锁式按钮，方便现场调试时快速切断设备供电，符合工业现场操作的安全习惯。外壳侧面根据核心板的接口排布，精准预留了USB接口、HDMI接口、电源接口的对位开孔，装机后所有外接接口都能直接外露对接，不需要额外调整线材位置，也不会出现接口错位导致的插头无法插入的问题；外壳侧面还设计了格栅式通风槽，和顶部风扇形成下进上出的完整散热回路，即使在密闭的小型设备仓内也能保证空气流通，维持内部元器件的工作温度在合理区间。

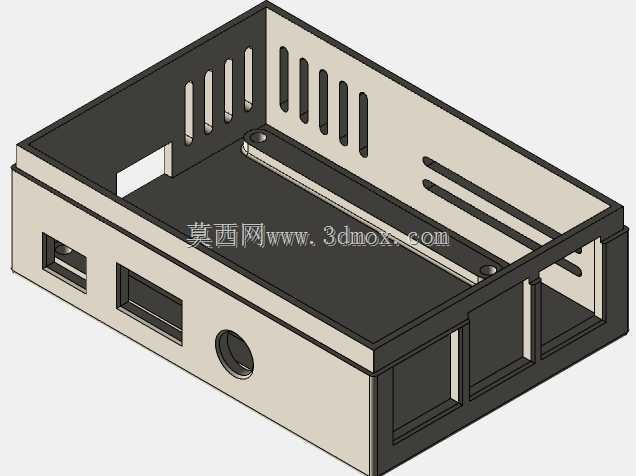

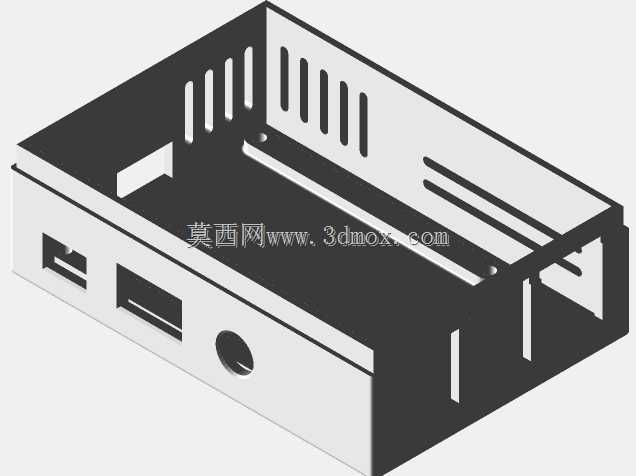

　　设计思路上，这款外壳采用上下分体式的扣合结构，上下壳体通过四角的螺丝柱进行锁紧固定，不需要额外设计卡扣结构，既降低了3D打印时的支撑需求，减少打印后处理的工作量，也能保证壳体结合面的贴合紧密性，避免日常使用中缝隙进灰。外壳内壁预留了核心板的安装定位柱，对应核心板的固定孔位做了限位设计，装机时核心板可以直接卡在定位柱上，不需要额外打胶或者增加固定压片，装配流程简单，后期拆解维护也十分方便。外壳表面做了平整化处理，侧面预留了标识雕刻区域，可以根据实际使用需求雕刻设备编号、功能标识，方便现场多台设备部署时的区分管理。

　　从安装边界与尺寸适配来看，这款外壳的整体尺寸控制在100mm80mm60mm的区间内，属于小型化的嵌入式设备壳体，既可以直接放置在桌面作为实验平台的终端外壳，也可以通过侧面的预留安装孔配合扎带或者L型支架固定在DIN导轨、设备仓内壁上，适配多种安装场景。壳体的壁厚设置为2mm，采用常规PLA或者PETG材料打印即可满足结构强度要求，日常搬运、轻微磕碰不会出现壳体开裂的问题；顶部的风扇安装位周围做了加厚处理，避免风扇长期运转产生的振动导致固定柱断裂。所有开孔的边缘都做了0.5mm的倒角处理，既避免3D打印时的锐边割手，也能在接口插接时起到导向作用，降低插头对位的难度。考虑到教学场景的使用需求，外壳的拆装不需要特殊工具，只用普通十字螺丝刀即可完成上下壳体的分离，方便实验过程中更换核心板、调整内部接线，也适合作为3D打印结构设计的教学案例，展示嵌入式设备外壳从接口对位、散热设计到装配结构的完整设计逻辑。在实际工业现场部署时，这款外壳可以有效阻挡日常环境中的灰尘、少量飞溅的液体接触内部电路板，提升边缘终端在复杂现场环境下的运行稳定性，减少因环境因素导致的设备故障。
