环形数字晶格电源变压器铁芯结构

　　在中小功率电源变换场景里，环形磁芯结构的变压器一直凭借磁路闭合度高、漏磁小的优势，广泛应用在逆变电源、音频放大设备、精密测量仪器的供电模块中，传统环形铁芯多采用整卷硅钢片卷绕或者铁氧体一体烧结成型，虽然磁性能稳定，但整体重量偏大，在对设备自重有严格要求的便携检测设备、机载供电模块里，过重的磁芯会挤占其他功能组件的重量配额，同时传统实心结构的磁芯散热路径单一，长时间满负载运行时，绕组包裹下的磁芯内部热量难以快速散出，容易引发局部温升过高，加速绕组绝缘层老化，缩短变压器整体使用寿命。

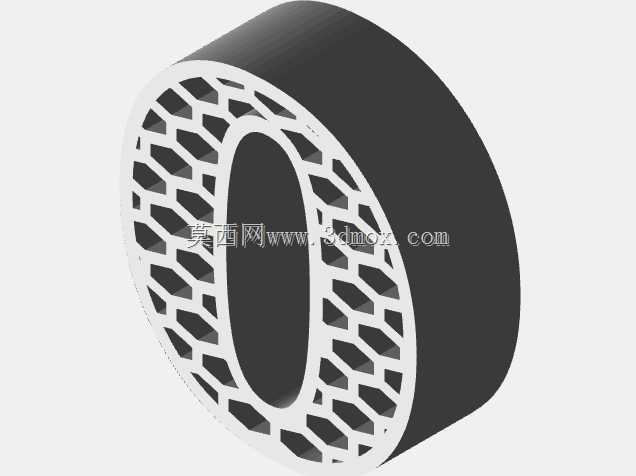

　　这款环形晶格结构的磁芯设计，正是针对传统实心环形磁芯的痛点做的结构优化，整体保留环形磁芯的闭合磁路基础形态，将原本实心的磁芯环体替换为周期性排布的菱形晶格单元结构，晶格单元的筋条走向顺着磁路的环形切线方向排布，尽可能减少磁路方向上的磁阻增量，保证磁通量的有效传递，不会因为结构镂空导致磁性能出现大幅衰减。从结构设计逻辑来看，晶格单元的尺寸经过反复校核，单格菱形的边长、筋条厚度都经过磁路仿真验证，在保证整体结构刚度的前提下，最大化去除磁芯内部的非必要材料，相比同尺寸的实心环形磁芯，整体重量可以降低百分之四十以上，同时镂空的晶格结构形成了大量连通的内部散热通道，当变压器工作时，绕组产生的热量可以通过晶格间的空隙形成空气对流，快速将磁芯内部的热量传导到外部，有效降低满负载运行时的整体温升，提升长时间工作的稳定性。

　　在安装边界适配方面，这款晶格环形磁芯的内孔尺寸、外环直径、环体厚度都和同规格的传统实心环形磁芯保持一致，可以直接替换现有电源模块里的传统磁芯，不需要重新设计绕组骨架、安装固定支架的尺寸，能够直接适配现有成熟的变压器生产装配工艺，不会额外增加生产环节的适配成本。在实际工程应用中，这种晶格结构的磁芯尤其适合用在对重量敏感的便携电子设备、户外移动电源、小型航空机载供电模块里，既保留了环形变压器漏磁小、转换效率高的优势，又通过结构优化实现了轻量化与散热性能的提升，在结构设计过程中，还需要注意晶格筋条的过渡圆角处理，避免尖角位置出现应力集中，在磁芯绕线或者安装受力时出现结构破损，同时晶格的表面平整度要控制在合理公差范围内，保证绕组绕制时排线整齐，不会因为表面凹凸导致绕组绝缘层被刮破。

　　另外，这种周期性晶格结构的设计思路，也可以延伸到其他形状的磁芯结构优化中，针对不同功率等级、不同安装空间的变压器需求，调整晶格单元的大小、筋条厚度、排布密度，就能在磁性能、结构强度、重量、散热性能几个维度找到最优的平衡点，相比传统的实心结构，这种镂空晶格结构在材料利用率上也有明显优势，在烧结或者3D打印成型过程中，可以减少原材料的消耗，降低生产过程中的材料成本，尤其是在采用新型软磁材料做磁芯时，更高的材料利用率可以有效抵消新材料本身的成本溢价，让高性能软磁材料的应用门槛进一步降低。在结构强度验证环节，这种晶格环形结构的径向承压能力经过仿真校核，能够承受绕组绕制时的张紧力，不会出现环体变形的情况，轴向的抗冲击能力也能满足常规工业设备的运输、使用振动要求，不需要额外增加加强结构就可以满足使用需求，在实际装配时，磁芯的内孔可以直接适配标准的环形变压器安装骨架，固定方式和传统环形磁芯完全一致，生产线上的绕线设备、装配工装都不需要做大规模调整，能够快速实现量产落地。
