STEAM教育用二十机器人底盘底层结构

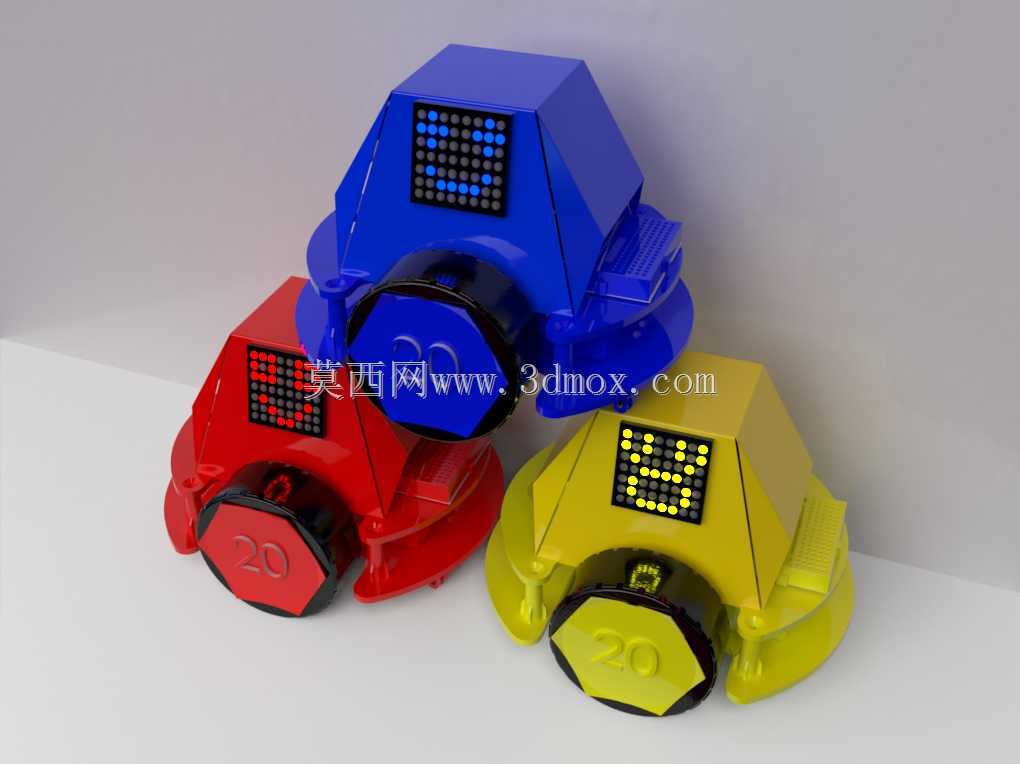

　　该结构为面向青少年科创教育场景开发的小型教育机器人核心承载底座，主要服务于中小学科创课堂、校外STEAM培训机构的机器人搭建教学、简易编程实践活动，也可作为家庭创客入门的拼装实践载体，适配低龄学习者的动手操作能力与认知水平，无需复杂加工设备即可完成整机拼装与基础功能调试。从实际使用场景来看，该底盘作为二十机器人的底层承载部件，需要承担上部机身、显示模块、动力组件、供电单元的全部载荷，同时要兼顾桌面平整地面的移动通行需求，日常使用中会频繁经历启停、转向、轻微碰撞等工况，因此结构设计上优先考虑了抗摔耐造的特性，所有外露棱边均做了大圆角过渡处理，避免拼装和使用过程中划伤学习者手部，同时降低磕碰造成的结构破损概率。

　　功能特性层面，该底盘预留了标准化的上部结构连接位，采用卡扣式快装设计，无需螺丝即可完成与上层机身的对接固定，拼装步骤简单易上手，适配青少年的动手操作精度；底盘下部预留了轮组安装腔，可直接适配标准小型直流减速电机与橡胶行走轮，轮组安装位做了同轴度限位设计，无需额外校准即可保证行走轮的转动顺畅度，避免出现行走偏斜、卡滞等问题；底盘前部预留了六边形标识安装位，可粘贴编号标识用于多台机器人的分组区分，适配课堂上多组同时开展教学活动的使用需求。设计思路上，该结构完全围绕教育场景的使用痛点展开，没有采用工业机器人底盘的复杂多连杆悬挂、高精度加工公差要求，而是将整体拆分为易成型的模块化结构，可通过FDM3D打印直接制作，打印过程无需添加支撑结构，降低自制门槛；整体壁厚控制在2.5mm-3mm区间，既保证了结构强度，又能控制打印耗材用量，降低单台教具的制作成本；底盘上部的连接卡扣做了1°的拔模斜度，既保证连接后的紧固性，又能让学习者无需借助工具即可完成拆装，方便反复拼装练习。

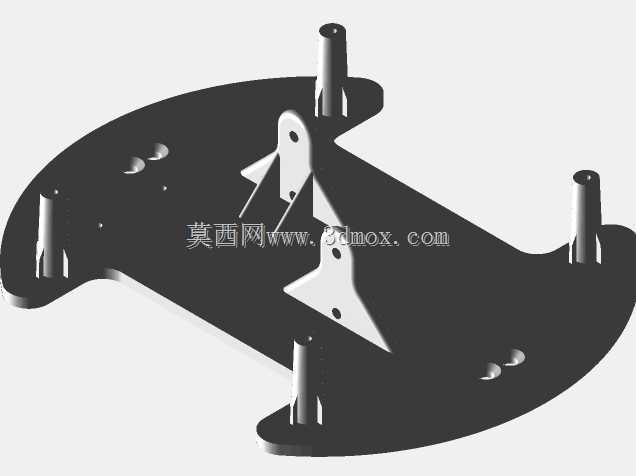

　　外形尺寸与安装边界方面，该底盘整体为类六边形截顶结构，最大外接圆直径控制在120mm以内，整体高度不超过40mm，放置在标准课桌桌面上不会占用过多操作空间；上部连接接口的中心距统一为40mm标准孔距，可兼容通用的创客类结构件拓展，使用者可根据需求在底盘上加装传感器、拓展支架等配件；底盘底部距离地面的最小间隙为8mm，可顺利通过桌面拼接缝隙、轻微不平整地面，不会出现底盘剐蹭地面影响行走的问题；轮组安装位的轴孔直径为3mm，适配市面上主流的小型教育机器人用减速电机输出轴，无需额外加工轴套即可完成装配。

　　从结构合理性来看，该底盘将受力集中的卡扣连接位做了局部加厚处理，厚度达到4mm，避免反复拆装过程中出现卡扣断裂的问题；底盘内部设置了十字形加强筋，在不增加整体壁厚的前提下提升了整体抗形变能力，即使从1米左右的桌面高度意外跌落，也不会出现底盘开裂、连接位错位的问题；底盘上预留了走线槽位，供电线路、电机控制线可通过线槽规整排布，避免线路外露被轮组卷入造成故障。实际教学应用中，该底盘可支撑学习者完成基础行走控制、避障功能拓展、简单路径编程等实践内容，拼装过程可帮助学习者理解基础的机械结构连接、公差配合、载荷传递等工程常识，相比一体化成型的成品机器人教具，该拆分式底盘结构可让学习者直观看到承载结构的设计逻辑，理解底层支撑部件对整机稳定性的影响。
