带接线端子的迷你椭圆形8欧1瓦扬声器

　　这类小型椭圆形扬声器，常被用在空间受限的嵌入式电子设备、小型开源硬件开发项目、便携智能终端、桌面小型交互装置里，作为音频输出的终端发声部件，承担提示音播报、简易音频回放、交互反馈发声的功能，相比常规圆形扬声器，椭圆外形能在狭长安装空间里获得更大的振膜面积，在有限的安装投影范围内提升低频响应能力，适配很多异形内腔的壳体安装需求。

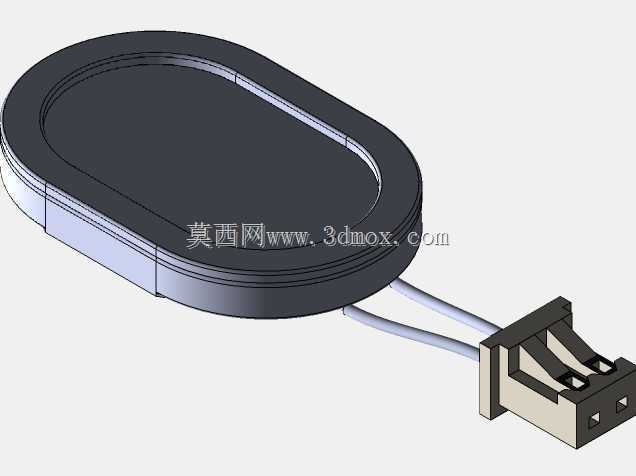

　　从结构设计来看，这款扬声器采用跑道型椭圆振膜结构，整体外轮廓为带圆角的长椭圆形态，振膜边缘做了一圈凸起的悬边结构，用来保证振膜往复运动时的顺性，降低大信号输入下的分割振动失真。扬声器本体厚度控制在较薄的尺寸区间，适合嵌入壁厚不大的塑料壳体内部，不需要预留太深的安装沉腔，很多薄型手持设备、桌面小型交互模块的壳体壁厚刚好能容纳其主体厚度，不会在壳体表面形成明显的外凸结构。

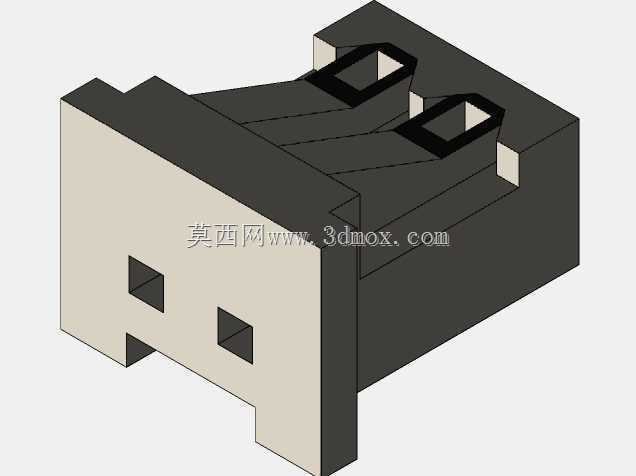

　　尾部引出的两根带绝缘层的连接导线，末端直接压接了标准间距的插座连接器，连接器采用带定位卡扣的塑壳结构，插针为镀锡铜材质，既可以直接插焊在PCB板对应的排针座上，也能通过配套的排线实现快速插拔连接，省去了项目组装时人工焊接扬声器引线的工序，能有效提升小批量组装的生产效率，同时避免焊接高温对扬声器音圈引线造成损伤。连接器的塑壳做了防呆设计，反向无法插入，能杜绝组装时正负极接反的问题，保证发声相位的一致性。

　　在安装边界上，这款扬声器的安装方式比较灵活，既可以通过壳体内部的定位筋卡在椭圆轮廓的外侧，利用筋位与扬声器盆架的过盈配合实现无螺丝固定，也可以在椭圆长轴两端的预留位置点胶固定，或者通过微型自攻螺丝穿过盆架边缘的安装孔锁附在壳体支柱上。需要注意的是，安装时要给振膜前方预留至少1mm的出声间隙，不能让壳体面罩直接贴在振膜表面，否则会阻碍振膜振动导致发声闷堵、音量下降，同时振膜后方的腔体内要尽量避免与其他元器件、线束发生干涉，防止线束蹭到振膜产生异响。

　　从功能特性来说，这款扬声器额定阻抗为8欧姆，额定功率1瓦，属于小功率全频扬声器，频响范围覆盖人声主要频段，足够满足提示音、语音播报、简单音效的播放需求，不需要额外搭配复杂的分频电路，直接连接小型功放芯片或者开发板的音频输出引脚就能正常工作，非常适合Arduino这类开源硬件平台的小型项目使用，比如智能感应提示装置、小型桌面机器人、便携报警终端、DIY蓝牙小音箱这类对音质要求不高，但对安装空间、连接便捷性有要求的场景。

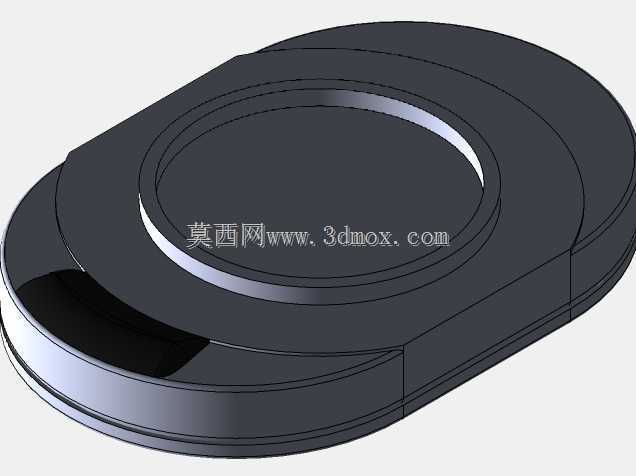

　　建模过程中，重点还原了扬声器盆架的分层结构、振膜的曲面弧度、悬边的凸起轮廓、引线的出线角度以及末端连接器的内部插针与外部卡扣结构，连接器的插针间距按照常用的1.25mm间距规格绘制，保证模型导入装配体后能与对应的接插件模型实现精准配合，不会出现装配干涉。引线部分采用柔性线缆的建模方式，还原了两根导线从扬声器尾部出线后平行延伸至连接器的自然弯曲形态，能直观体现实际组装时的走线空间，方便结构设计师在做壳体走线槽设计时预留足够的空间，避免组装时导线被壳体压伤。

　　在实际项目选型时，这类小功率椭圆扬声器要注意匹配功放电路的输出阻抗，避免输出阻抗与扬声器阻抗偏差过大导致功率匹配失衡，出现音量过小或者扬声器过载烧毁的问题。如果是用在户外设备上，还可以在扬声器前方粘贴防水透声膜，不影响发声的同时提升防水防尘能力，不过这款模型本身没有预留防水膜的粘贴台阶，需要根据实际使用需求在壳体面罩部分做对应的沉台设计。另外，扬声器的磁缸部分在工作时会产生微弱的磁场，安装时要尽量远离霍尔传感器、磁罗盘这类对磁场敏感的元器件，避免干扰传感器的正常工作，如果无法避开敏感元件，可以在磁缸外侧贴一层薄的坡莫合金磁屏蔽片，降低漏磁对周边电路的影响。
