带I2C模块的2004蓝底背光LCD显示模组

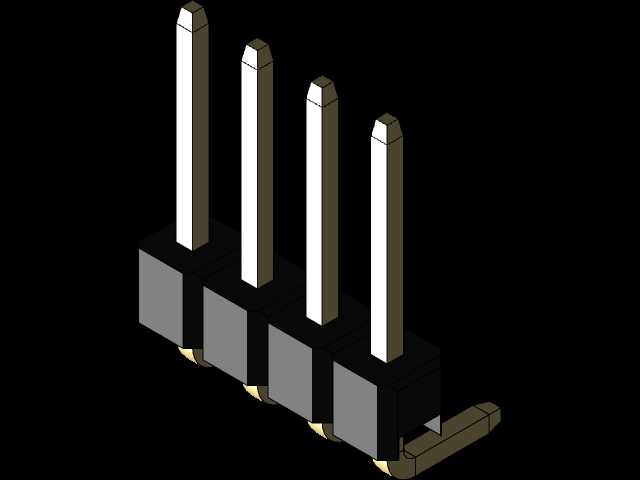

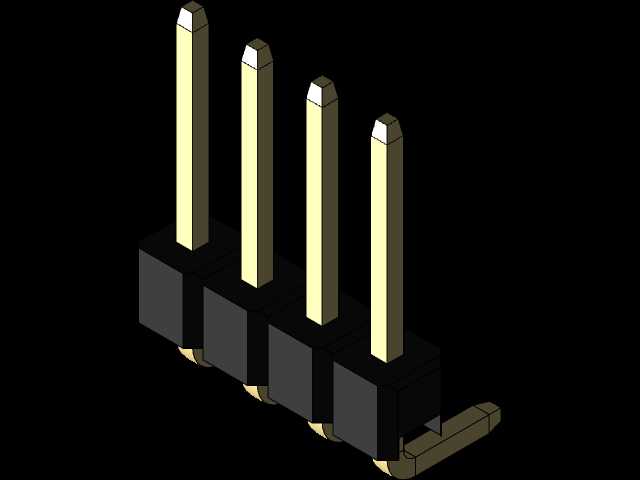

　　在嵌入式开发、工业控制终端、小型智能设备的人机交互环节，这类集成I2C通信模块的字符型LCD显示模组，是替代传统并行接线显示屏的高适配性选型方案。传统并行接口的LCD屏需要占用控制器6到8个IO口完成数据传输，对于引脚资源紧张的小型控制板而言，接线复杂度高、布线占用空间大，而集成I2C转接模块的版本，仅需SCL、SDA两根通信线即可完成全部显示数据传输，外加电源与接地引脚，整体接线数量压缩到4根，能大幅降低控制板的引脚占用压力，适配各类小型化嵌入式设备的安装需求。

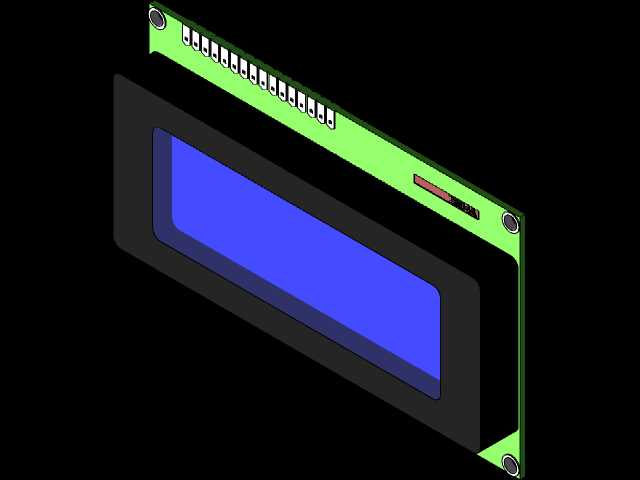

　　这款显示模组采用20列4行的字符显示布局，蓝底白字的背光设计在工业车间、设备机柜等光线条件复杂的场景下，能保证显示内容清晰可辨，不会因为环境光过强出现字符反光看不清的问题，也不会因为光线过暗需要额外补光才能读取数据。模组自带对比度调节电路，可根据实际安装位置的观察角度调整显示对比度，适配不同安装高度、不同观察视角的使用需求，无需额外外接调节元件。

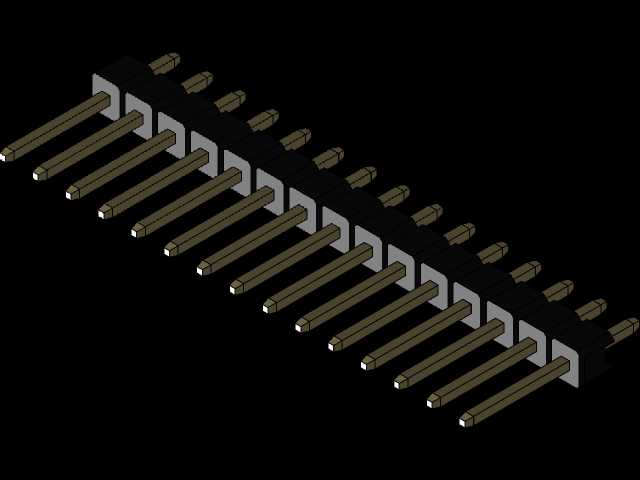

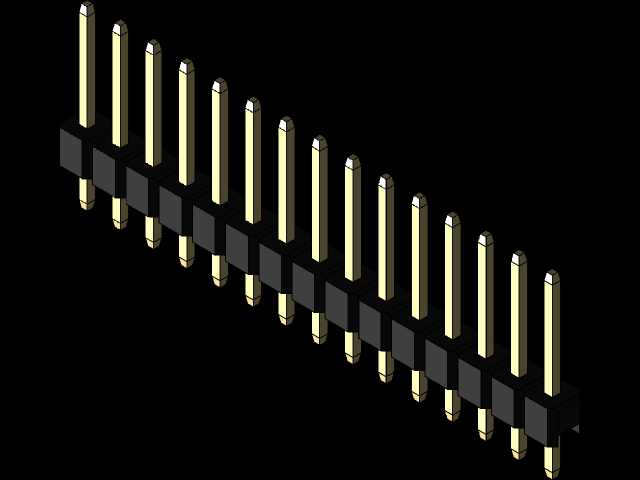

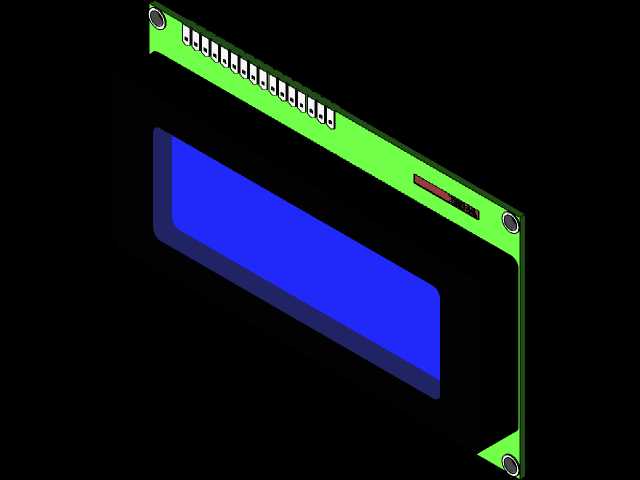

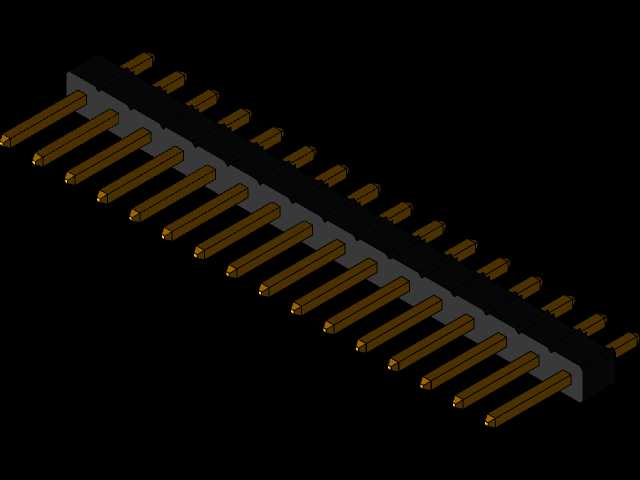

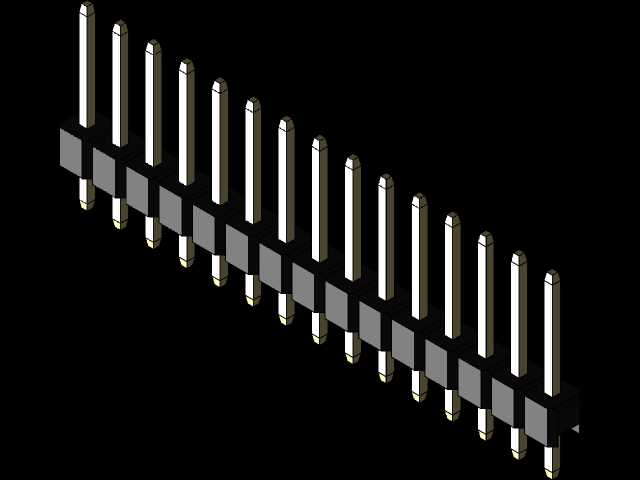

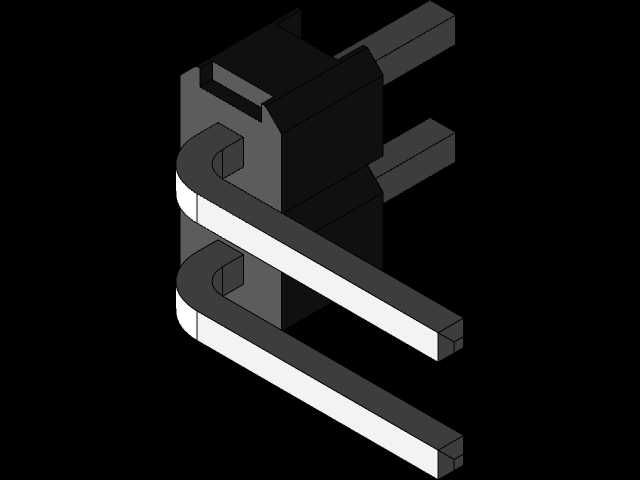

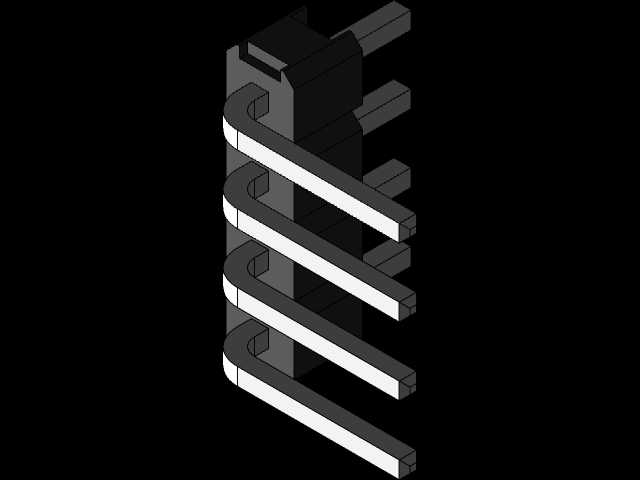

　　从结构设计层面来看，模组的PCB板采用标准安装孔位布局，两个对角布置的固定孔可直接通过铜柱固定在设备面板内侧，或者搭配专用面板卡扣嵌入设备外壳的显示窗口，安装边界清晰，不会出现与周边结构件干涉的问题。液晶屏幕部分的尺寸为93557mm，屏幕显示区域居中布置，外围PCB板预留的接线区域位于屏幕上方，排针接口采用标准IDC10与直插排针双兼容设计，既可以通过杜邦线直接与控制板连接，也可以通过IDC排线实现快速插拔，适配不同开发阶段的接线需求。

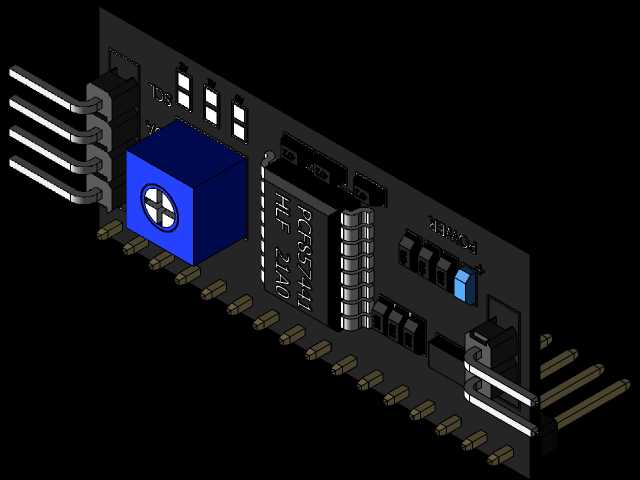

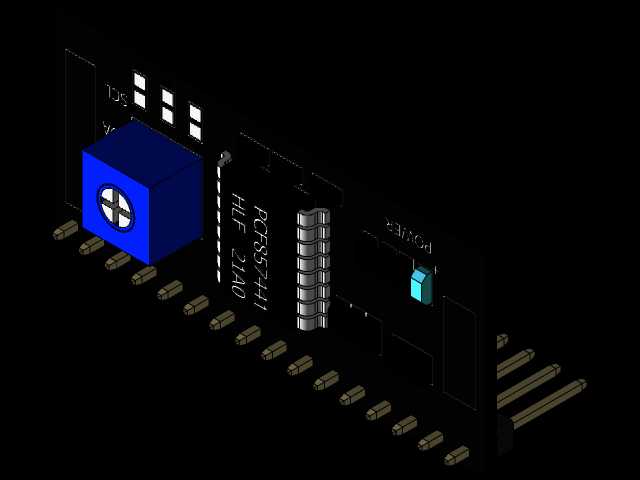

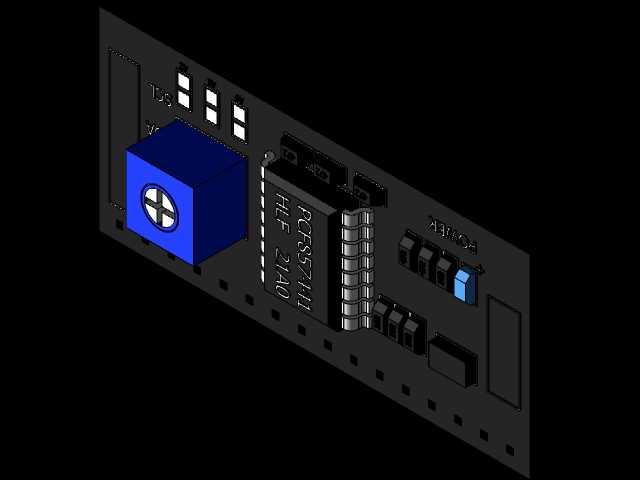

　　模组的供电设计兼容5V与3.3V两种常用控制板电压，通过板载的电平转换电路实现不同电压域的信号匹配，无需用户额外外接电平转换模块，可直接对接ATMEGA328P等常用8位微控制器，也能适配STM32等32位控制芯片的IO电平标准。板载的I2C模块默认地址为0x27，也可通过板载的地址焊点修改通信地址，支持同一I2C总线上挂载多个同类型显示模组，满足多屏显示的设备需求。

　　在实际功能层面，这款模组支持全部ASCII字符显示，同时内置常用特殊字符库，可直接显示温度单位、电量符号、简单自定义图标，满足工业设备上的参数显示、状态提示、菜单交互等基础需求。模组自带的背光电路可通过程序控制亮灭与亮度调节，在设备待机状态下可关闭背光降低功耗，适配电池供电的便携式设备使用需求。数字接口部分做了ESD防护设计，在工业现场存在静电干扰的环境下，能避免通信端口被静电击穿损坏，提升模组在复杂工况下的运行稳定性。

　　从安装适配的角度来说，模组的整体厚度控制在10mm以内，屏幕表面与PCB板的高度差经过精准匹配，嵌入设备面板时可保证屏幕表面与面板外表面齐平，不会出现凹陷或者突出的问题，兼顾设备外观的整体性与防护需求。板载的元件全部采用贴片工艺布置在PCB板背面，正面仅保留屏幕与固定孔位，嵌入安装时不会出现元件与面板结构干涉的情况，安装公差控制在0.2mm以内，可适配大部分标准2004LCD屏的安装开孔，替换传统并行接口屏时无需修改原有设备的面板开孔尺寸，直接替换即可完成升级，降低设备改型的结构设计成本。

　　在实际选型应用中，这类模组常被用于小型PLC的状态显示终端、3D打印机的参数显示面板、小型实验设备的人机交互界面、智能充电桩的状态提示模块等场景，相比OLED屏成本更低，相比数码管显示内容更丰富，兼顾成本与显示需求的平衡。设计建模时需要重点关注屏幕显示区域与面板开孔的对位精度，固定孔位的位置公差，以及接线区域的预留空间，保证装配时接线顺畅，不会出现排线弯折过度导致接触不良的问题，同时要考虑背光散热的微小空间预留，避免长时间点亮背光时热量堆积影响屏幕使用寿命。
