铣床用空心传动主轴结构设计

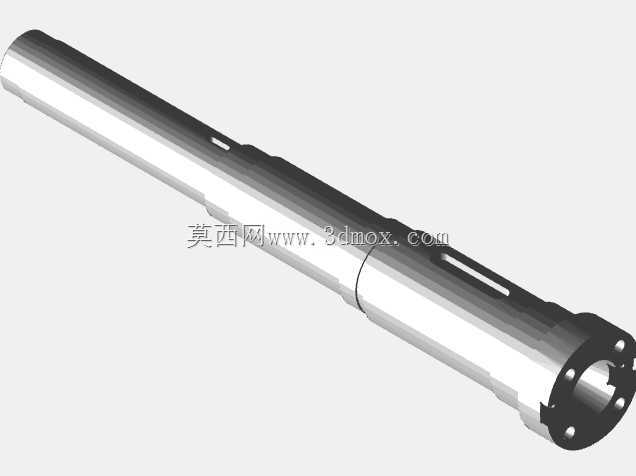

　　该轴类零件为铣床配套的核心传动主轴，主要应用于立式铣床、小型台式铣床的主轴传动系统中，承担装夹铣刀、传递切削扭矩、保障加工回转精度的核心作用，是铣削加工环节直接决定加工精度与切削稳定性的关键零部件。从实际加工场景来看，这类主轴需要在持续的铣削冲击载荷下保持稳定的回转精度，既要传递电机端输出的额定扭矩，又要为前端刀具装夹提供可靠的定位基准，同时还要适配机床内部的轴承安装位、传动键连接位，满足长期高速回转下的动平衡要求。

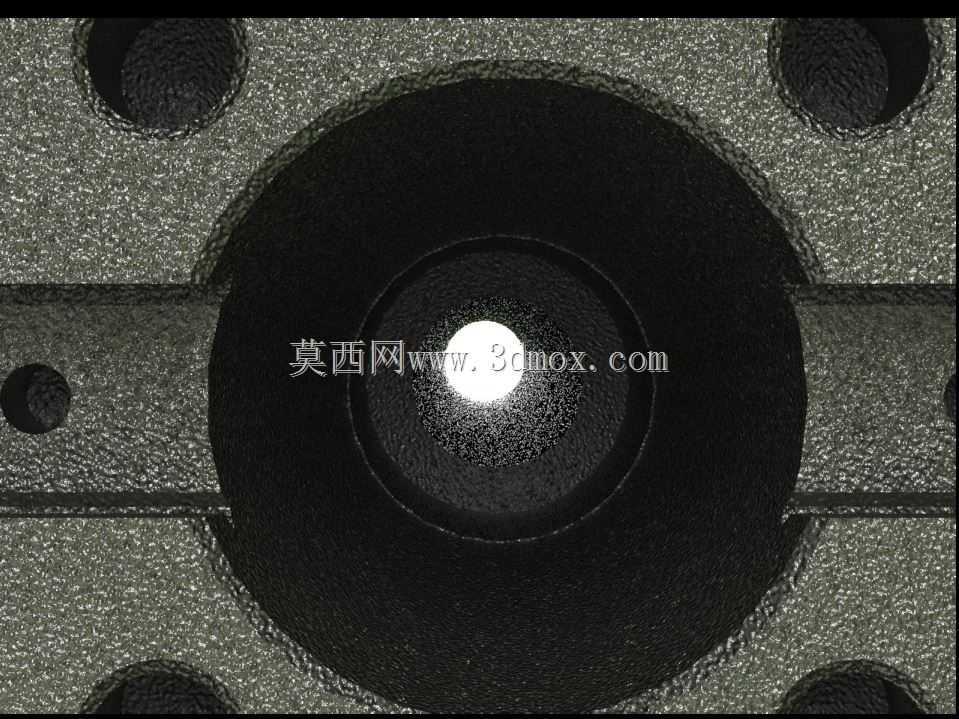

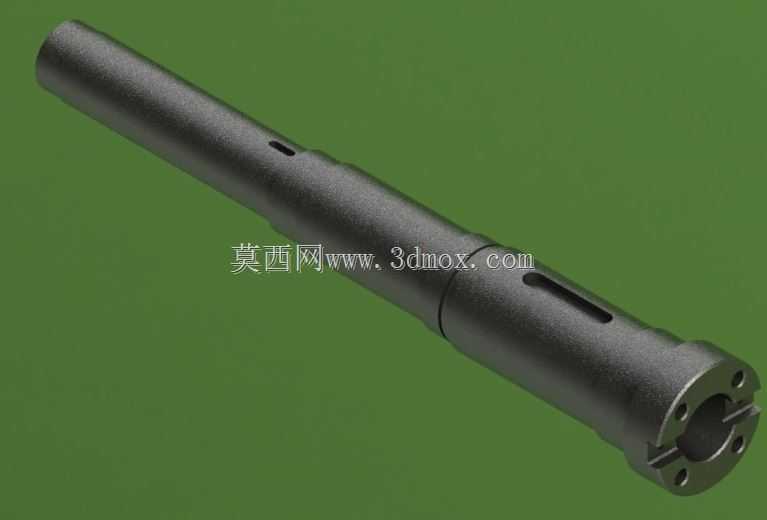

　　从结构设计逻辑来看，该主轴采用整体空心长轴结构，中空的内腔设计一方面可以降低主轴整体自重，减少高速回转时的离心力载荷，降低轴承支撑位的径向受力，延长主轴轴承的使用寿命；另一方面中空通道可以适配铣床内部的刀具拉紧机构，为拉杆穿过提供空间，实现前端铣刀的快速拉紧与松脱，满足加工过程中快速换刀的实际需求。轴身沿轴向分布的两处键槽，分别对应不同的传动连接位置：靠近轴身中部的长键槽用于和传动齿轮或者带轮配合，将动力输入到主轴上，键槽的长度设计充分考虑了传动件的轴向固定空间，避免传动件在回转过程中出现轴向窜动；靠近轴身前段的小型键槽则用于和前端的刀具定位套配合，传递切削扭矩，避免刀具在重切削时出现打滑现象。

　　主轴前端采用法兰式端面结构，端面上均匀分布的四个缺口槽用于和刀具刀柄的定位凸块配合，实现刀具的周向定位，端面的中心孔为刀具安装的定位基准面，加工时需要保证中心孔与轴身轴承位的同轴度公差控制在0.005mm以内，否则会导致刀具装夹后出现径向跳动，直接影响加工面的表面粗糙度与尺寸精度。轴身的不同直径台阶面分别对应前后支撑轴承的安装位，台阶的轴肩高度严格匹配对应轴承的内圈定位尺寸，既可以保证轴承安装到位后轴向定位可靠，又不会因为轴肩过高影响轴承的拆卸维护。

　　从安装边界尺寸来看，该主轴的总长适配中小型台式铣床的主轴箱内部安装空间，轴身最大直径处与主轴箱的轴承安装孔形成间隙配合，配合公差选择H7/k6的过渡配合等级，既保证安装时的装配便利性，又能避免主轴回转时出现径向窜动。轴身的表面粗糙度根据不同功能段做了区分：轴承安装位、刀具定位端面的表面粗糙度达到Ra0.8，满足高精度配合的要求；键槽侧面、传动配合面的表面粗糙度为Ra1.6，保证扭矩传递的稳定性；非配合的轴身外圆表面粗糙度为Ra3.2，在降低加工成本的同时避免应力集中。

　　在实际使用过程中，这类主轴需要承受铣削加工时的径向切削力与轴向进给力，因此设计时在轴身直径变化的台阶位置都做了圆角过渡处理，避免台阶处出现应力集中，防止主轴在长期交变载荷下出现疲劳断裂。轴身的整体热处理采用调质处理，硬度达到HB220-250，保证轴芯部具备足够的韧性来承受冲击载荷，而轴承安装位、前端定位端面等关键位置则做了高频淬火处理，表面硬度达到HRC48-52，提升这些位置的耐磨性能，延长主轴的使用寿命。前端法兰端面的缺口槽在加工时需要保证对称度公差，避免刀具装夹后出现动平衡超标，导致高速回转时出现振动，影响加工质量。
