24齿蓝色传动链轮三维设计作品

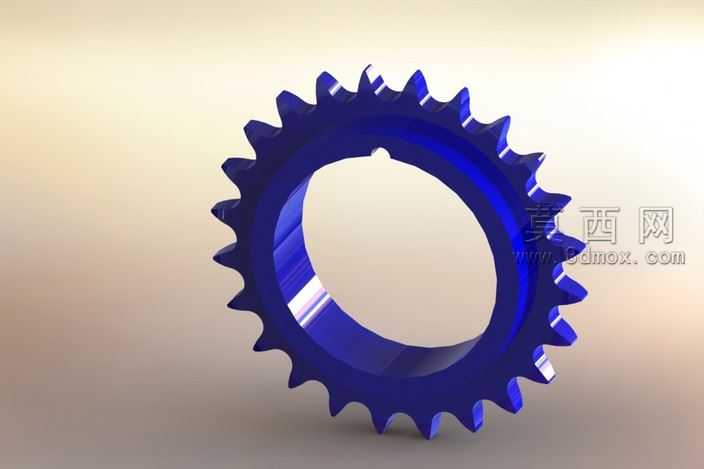

本作品为24齿传动链轮的三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先依据链轮的传动啮合参数确定节距15.875、齿数24的核心尺寸基准，通过草图绘制完成齿形轮廓的精准绘制，齿廓曲线严格匹配对应链条的啮合轨迹，保证后续传动过程中与链节的贴合度，避免出现跳齿、卡滞等传动故障。建模过程中先完成齿形的阵列排布，通过圆周阵列命令生成均匀分布的24个轮齿，每个轮齿的齿顶、齿侧、齿根过渡圆弧均做了平滑处理，消除应力集中的结构隐患。内孔部分设计有定位键槽结构，用于与传动轴实现周向固定，保证扭矩传递过程中的连接可靠性，键槽的尺寸与位置公差均按照机械传动设计规范设定，满足常规装配的精度要求。渲染阶段为模型赋予了深蓝色半透明工程塑料材质，材质参数调整了反射率与粗糙度，模拟出硬质工程塑料的表面质感，同时添加了柔和的环境光影效果，通过渐变背景突出链轮的整体轮廓与齿形细节，轮齿边缘的高光处理清晰展现了齿形的加工精度特征。结构设计上充分考虑链轮的实际使用场景，轮体整体采用等厚盘式结构，在保证结构强度的前提下控制整体重量，内孔与键槽的衔接处做了圆角过渡处理，避免装配与传动过程中出现应力开裂问题。设计思路围绕链传动的实际工况展开，所有尺寸参数均匹配对应规格的传动链条，既可以作为链传动系统的设计参考模型，也可用于机械原理教学中的链轮结构演示，模型的结构细节完整还原了工业用传动链轮的典型特征，齿形精度、安装结构均符合常规机械设计的标准要求，能够直接用于后续的装配模拟、工程图导出或者3D打印验证环节。
