桌面级迷你有机玻璃立式钻孔设备结构

　　这款小型立式钻孔设备，主要面向电子制作、精密小零件加工、实验室试样制备、教学实训等场景，解决常规台钻体积过大、无法放置在桌面狭小空间、进给精度不足无法适配薄脆小件加工的痛点，日常可覆盖PCB板钻孔、薄亚克力件开孔、小型金属零件定位孔加工、塑料件二次修配钻孔等作业需求，相比常规工业台钻，其作业时的操作视野更开阔，进给行程的可控性更强，不会因为主轴下冲力过大导致薄件碎裂、钻孔偏位。

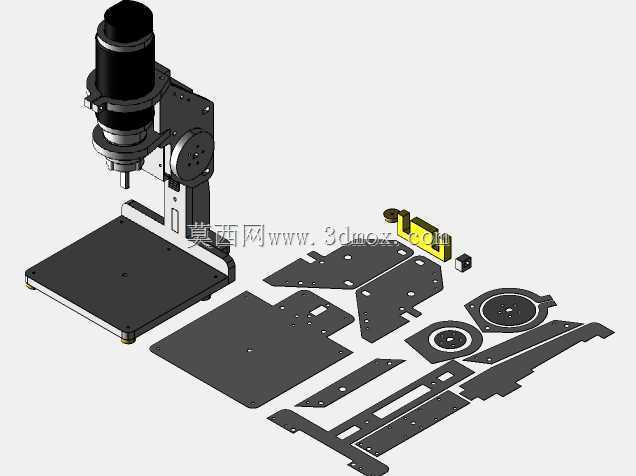

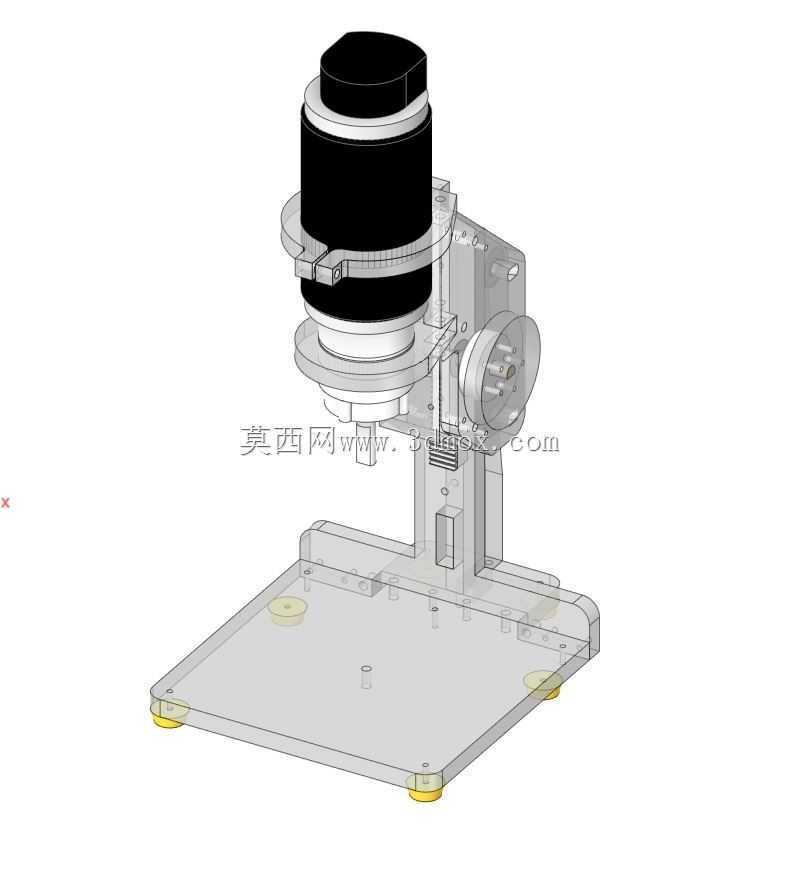

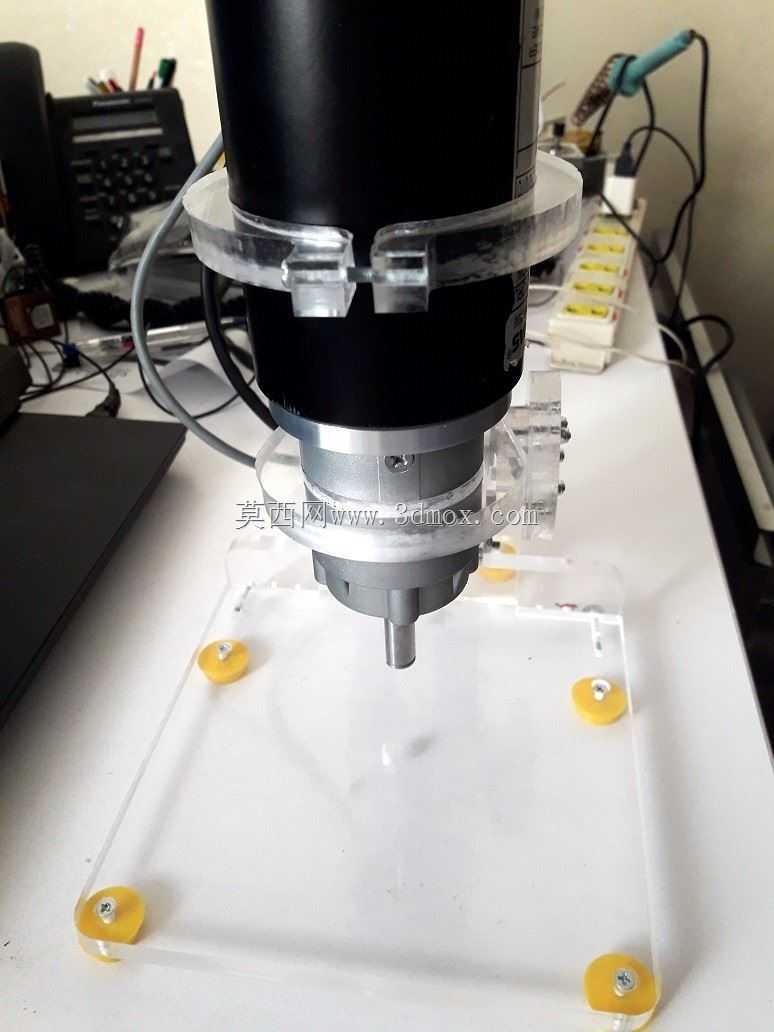

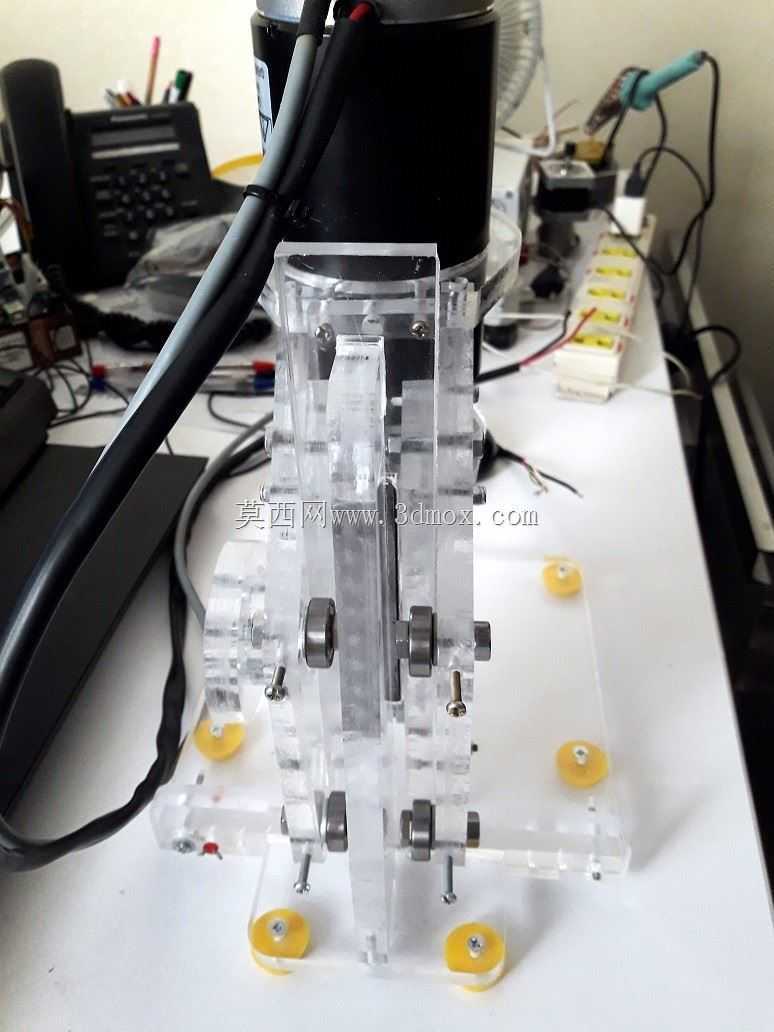

　　从结构设计逻辑来看，整机采用立式悬臂布局，底座为平整方形透明有机玻璃板材，四个底角内嵌防滑减震脚垫，既可以保证放置在光滑桌面时不会随钻孔进给产生滑移，也能透过透明底座观察工件下方的对位情况，避免钻孔打穿工件后损伤工作台面。底座上预留了工件装夹的定位孔位，可适配小型平口钳、工件定位靠山的快速安装，不需要额外打孔改造底座就能完成不同形状小工件的装夹固定。立柱部分采用透明有机玻璃拼接结构，既降低了整机自重，方便使用者根据作业需求挪动设备位置，也能直观观察到内部进给导轨的运行状态，日常维护时可以直接看到导轨上是否积屑、润滑脂是否充足，不需要拆解外壳就能完成基础的清洁保养作业。

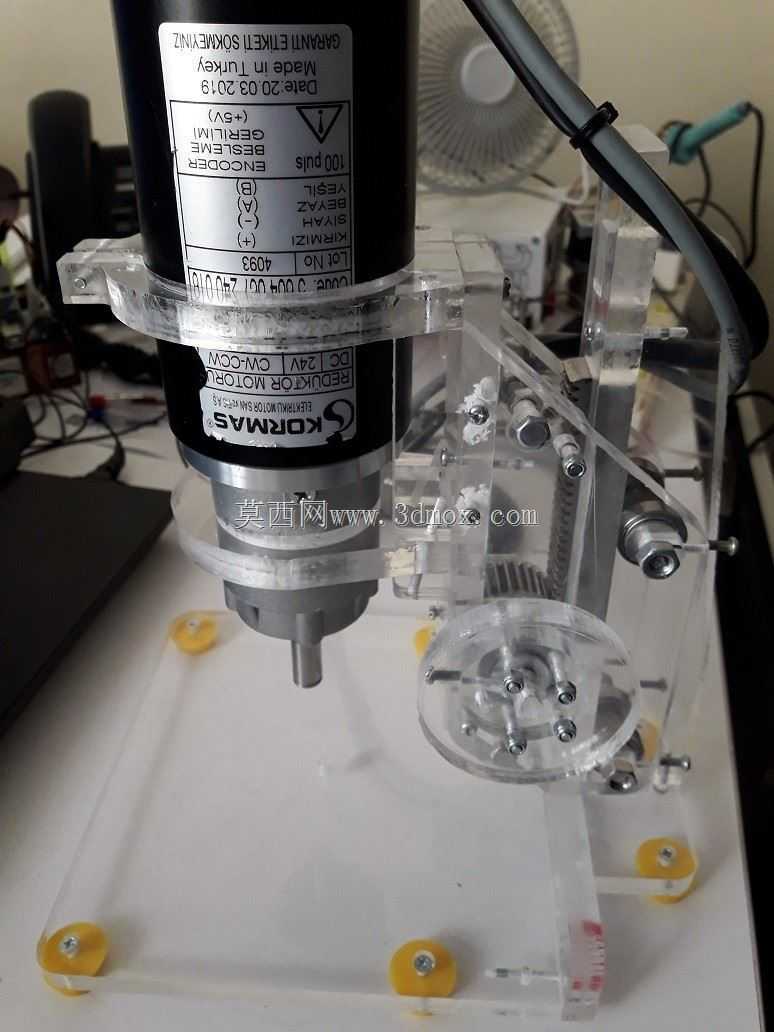

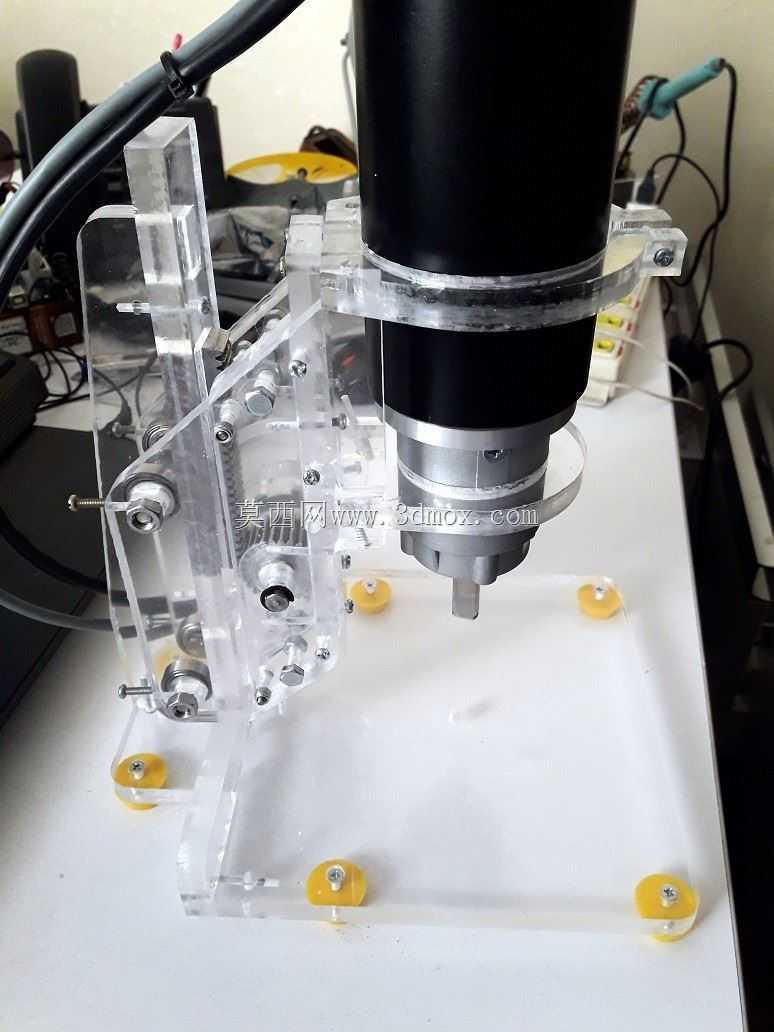

　　主轴驱动部分采用同轴直流动力单元，主轴套外部设置有深度调节锁紧环，可根据钻孔深度需求提前锁定进给行程，当主轴下钻到设定深度时会自动限位，避免钻穿工件后过度进给损坏钻头或者工作台。进给操作手轮设置在机身侧方，采用大直径防滑手轮结构，操作时单手即可完成进给控制，手轮的转动阻尼经过适配，进给时的力度反馈线性，不会出现进给卡顿或者突然下冲的情况，针对0.5mm以下的微小孔径加工，也能通过微调手轮进给量控制钻孔深度，减少断钻风险。主轴夹头采用通用微型钻夹头结构，可夹持0.3mm-6mm直径的钻头，覆盖日常小件加工的绝大多数钻头规格需求，更换钻头时只需要用配套的夹头钥匙即可完成松紧操作，不需要额外的专用工具。

　　从安装边界尺寸来看，整机底座的长宽尺寸控制在200mm*180mm范围内，机身总高度不超过280mm，放置在常规桌面工作台上仅占用很小的台面空间，甚至可以放置在标准防静电工作台的层架上使用，不需要预留大型台钻所需的安装固定空间，整机自重控制在2kg以内，单人即可轻松挪动转移位置，适合多工位轮流使用的小型加工场景。设备的动力走线全部隐藏在机身内部的走线槽内，外部没有裸露的电线，避免加工时产生的切屑刮破电线绝缘层，也不会因为走线杂乱干扰工件的装夹与取放。

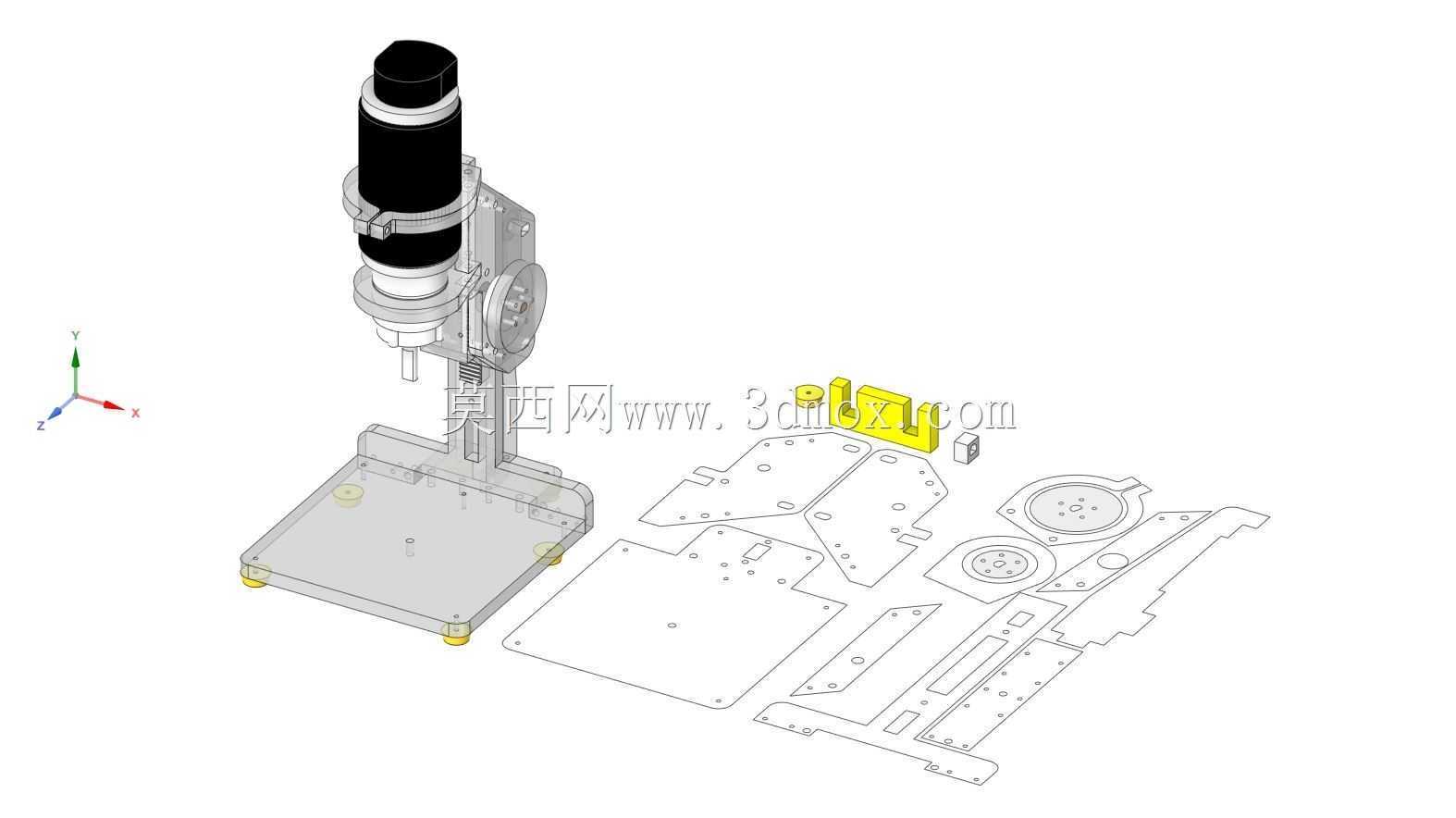

　　在实际使用场景中，这款设备尤其适合电子爱好者的日常制作、职业院校的金工实训教学、小型维修门店的精密零件修配作业，相比手持电钻钻孔，其立式结构可以保证钻孔的垂直度，不会出现手持钻孔时的孔位偏斜、孔口毛刺过大的问题；相比工业级重型台钻，其小巧的体积和透明机身结构，既降低了操作门槛，也能让初学者直观观察到钻孔作业的整个进给过程，理解立式钻孔设备的工作原理。设备的所有结构件均采用模块化设计，各个部件之间通过螺丝拼接固定，当某个部件出现磨损时，只需要拆解对应位置的螺丝即可更换配件，不需要整体报废设备，比如导轨磨损后可以单独更换导轨条，主轴电机损耗后可以快速拆换同规格动力单元，后期维护成本极低。

　　针对有机玻璃材质的机身特性，设计时特意在所有受力拼接位置嵌入了金属预埋螺母，避免频繁拆装导致有机玻璃螺孔滑牙，提升整体结构的连接可靠性；主轴运行位置设置有透明防护挡板，钻孔时产生的细小切屑不会飞溅到操作者方向，同时不会遮挡钻孔位置的观察视线，兼顾作业安全与操作视野需求。底座的水平度在装配时经过配磨调整，保证主轴轴线与底座平面的垂直度误差控制在0.02mm以内，钻孔时不会因为底座倾斜导致孔位出现锥度，保证钻孔的形位公差满足精密小件的加工要求。
