可开合式百叶通风阀结构三维设计

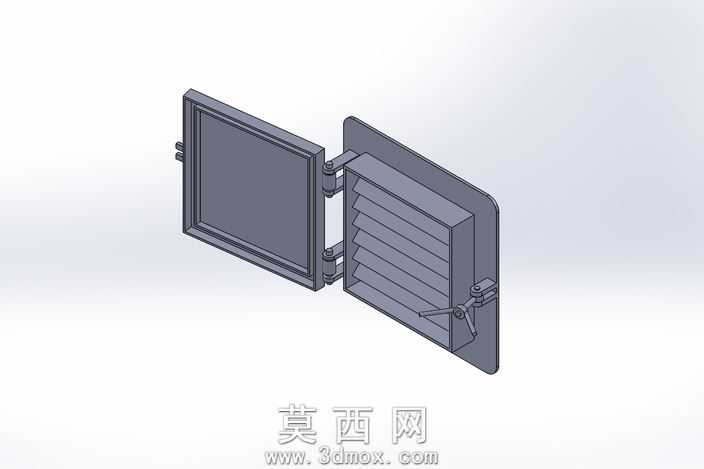

本作品为可开合式百叶通风阀的三维参数化模型，整体采用SolidWorks完成全参数化建模与装配设计，建模过程严格遵循机械设计的公差配合规范，所有零件均采用自底向上的装配逻辑完成约束，确保各运动部件的干涉检查全部通过，可直接用于工程出图与样机试制参考。模型整体分为固定框体、铰接连接副、百叶通风主体、锁紧操作机构四个核心模块，固定框体采用一体化钣金折弯特征建模，边缘预留安装定位孔位，框体与百叶主体之间采用对称布置的双铰接合页结构，合页的转轴与轴孔采用间隙配合约束，可实现0-180度范围内的顺畅开合动作，无卡滞或过约束问题。百叶主体部分采用等间距排布的倾斜导流叶片结构，叶片与外框采用一体化拉伸加圆角过渡特征，既保证通风时的气流导向效果，又避免尖锐边角带来的安全隐患，叶片的倾斜角度经过反复参数调整，兼顾通风效率与遮挡防护的双重需求。锁紧机构采用偏心压杆式快锁结构，建模时完整还原了压杆、锁扣、铰接销轴的全部细节，压杆的偏心行程经过参数校核，可在闭合状态下提供足够的压紧力，保证阀板闭合后的密封性能，同时操作时仅需扳动压杆即可完成解锁，操作便捷省力。材质渲染阶段，整体模型赋予哑光深灰色金属材质，模拟实际产品常用的冷轧钢板喷塑工艺效果，合页转轴与锁紧压杆部分赋予略深的金属质感，区分不同功能部件的材质差异，渲染背景采用简洁的浅渐变环境，突出模型本身的结构细节，所有倒角、圆角、工艺缺口等细节特征均完整还原，没有过度简化的结构，能够清晰展示该通风阀的全部装配关系与工作原理。设计思路上，该模型针对通风管路、设备舱体的通风防护需求设计，兼顾通风调节、检修开合、快速锁紧的多重功能，结构紧凑可靠，零件数量少，加工工艺性好，适合批量生产应用，建模过程中所有特征均保留参数化编辑能力，使用者可根据实际使用场景调整框体尺寸、百叶间距、锁紧力大小等参数，快速衍生出适配不同安装场景的同系列产品模型。
