西门子膜片式联轴器结构设计模型

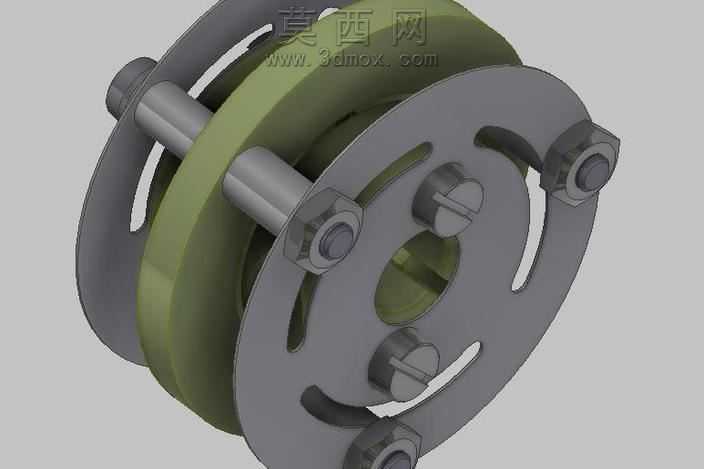

本模型为西门子配套膜片式联轴器的三维设计成果，建模阶段严格遵循机械传动部件的设计规范，以Autodesk Inventor为核心建模工具，采用自底向上的装配建模思路完成整体构建。首先对各组成零件进行独立参数化建模：金属法兰盘部分通过草图绘制端面异形轮廓，经拉伸、切除命令成型盘面的减重槽与安装孔位，对螺栓穿装孔、轴孔键槽的位置尺寸严格按照传动公差标准设定，保证装配时的同轴度要求；中间弹性膜片组采用多实体建模方式，区分不同膜片的叠放层级，还原膜片的挠性结构特征；紧固螺栓、锁紧螺母等标准件按照国标参数调用特征库完成建模，对螺栓头部的六角轮廓、螺纹段的牙型细节做简化优化处理，在保证视觉真实度的同时降低模型整体面数，提升后续装配与渲染的运行效率。装配阶段通过添加同轴、面重合、轴向间隙等配合约束，还原联轴器实际组装状态，清晰展示膜片组被两侧法兰夹紧、螺栓穿装锁紧的结构关系，可直观呈现该类联轴器依靠金属膜片挠性变形补偿两轴径向、角向、轴向偏差的工作原理。材质与渲染环节，对两侧金属法兰、螺栓螺母部件赋予哑光合金钢材质，调整金属粗糙度参数还原机加工金属的哑光质感，对中间弹性膜片组赋予军绿色工程复合材质，设置半透明质感区分不同功能部件，添加环境光遮蔽效果突出零件间的装配层次，渲染输出的效果图可清晰展示各部件的结构轮廓与装配关系。设计过程中充分考虑该类联轴器的应用场景，针对伺服传动系统对传动精度、零背隙的要求，在结构建模时还原膜片与法兰的无间隙压紧结构，模型可用于传动系统的装配干涉检查、运动仿真演示，也可作为五金传动部件选型、机械结构教学的参考素材，完整还原了膜片式联轴器的结构特征与装配逻辑，具备较高的工程参考价值。
