电源变压器用长腰孔安装铝制固定基座

　　这款铝制固定基座，是电源变压器装配环节里常用的承载定位零件，日常在小功率工频电源变压器、工控板载隔离变压器的安装场景中出镜率很高，不少做低压电控柜、小型工业电源模块的结构工程师，在做整机内部排布时都会用到这类零件。从实际使用逻辑来看，它的核心作用是给变压器本体提供稳定的安装承载面，同时通过自身的安装孔位完成和设备机架、安装底板的刚性连接，避免变压器在设备运行过程中因为振动、外力拉扯出现移位，也能分担变压器引脚的受力，防止长期使用后引脚脱焊、绕组松动的问题。

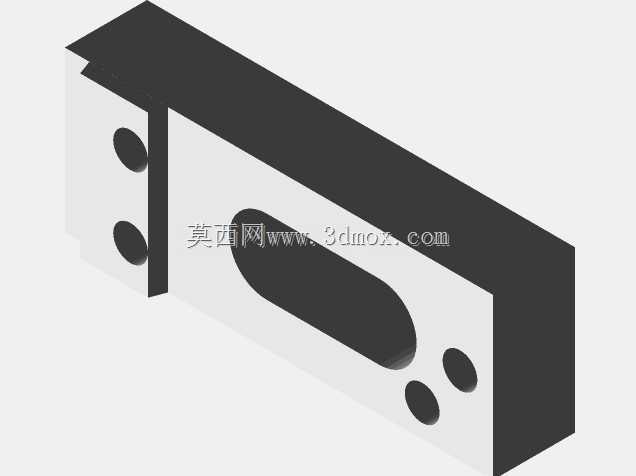

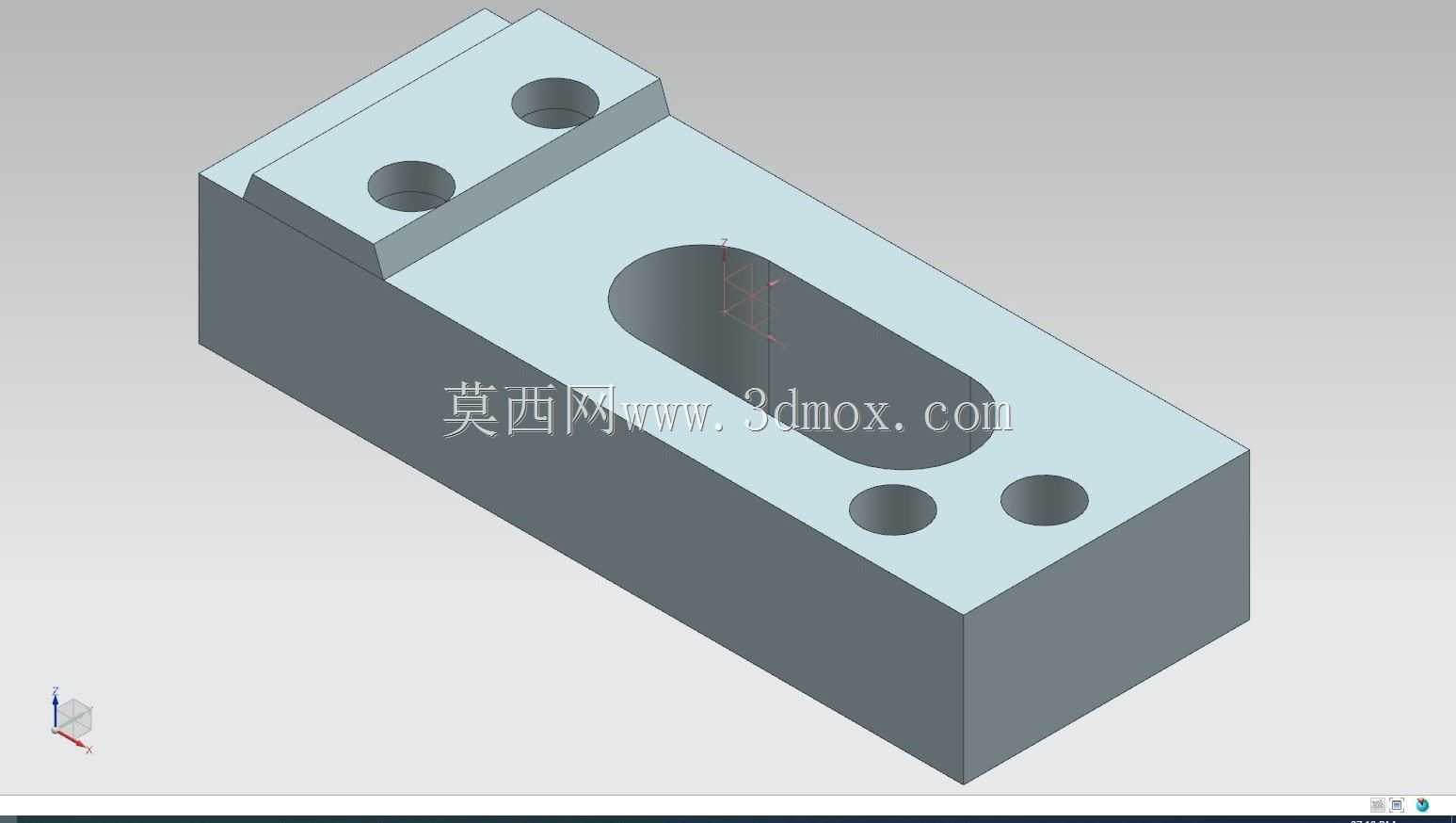

　　从结构设计的细节来看，零件整体采用长方体块作为基础本体，选材用铝合金也是兼顾了重量和导热性的需求——铝合金密度低，不会给整机增加过多额外负载，同时导热系数远高于普通碳钢，变压器工作时产生的少量热量可以通过这个基座传导到底板上，辅助散热，降低绕组长期高温老化的速度。本体上的孔位排布是经过实际装配验证的：一端凸起的台面上加工了两个同轴度要求不高的通孔，用来穿设螺丝将变压器本体锁紧在基座上，这两个孔的沉头深度做了适配，螺丝锁紧后头部不会高出台面，避免和变压器底部的安装面产生干涉；基座平面区域加工的长腰型孔，是用来和设备底板做连接的，腰型孔的设计预留了一定的安装调节余量，现场装配时如果底板上的预装孔位存在小范围的加工误差，不需要重新扩孔，顺着腰型孔调整基座位置就能完成对位，大幅降低现场装配的难度，这也是很多电控设备安装件常用的设计细节。腰型孔两侧另外分布的两个通孔，是辅助锁紧位，当设备使用场景存在持续振动（比如车载配套电源、工业流水线配套电控箱），可以在这两个孔位加装螺丝，进一步提升基座的连接刚性，避免长期振动下腰型孔位置的螺丝出现松脱。

　　设计这类零件的时候，首先要考虑的是安装边界的适配：基座的整体厚度要匹配变压器底部的安装间隙，不能太厚导致变压器本体抬升过多，挤占设备内部的走线空间，也不能太薄导致锁紧螺丝时基座出现形变，影响安装平面度。凸起台阶的高度是根据变压器底部的凸台尺寸做的避让，刚好能让变压器安装面和基座平面完全贴合，不会出现悬空翘边的情况。所有孔位的边缘都做了小倒角处理，一方面是去除机加工产生的毛刺，避免装配时刮伤变压器的绝缘漆层，另一方面也能引导螺丝顺利穿入，提升装配效率。零件的所有安装面都做了平面度管控，保证和变压器、底板接触时没有明显缝隙，避免锁紧后产生内应力，长期使用下出现形变。

　　在实际选型使用时，需要注意基座的总长总宽尺寸要和变压器底部的安装尺寸匹配，凸起台的孔距要和变压器自带的安装孔距一致，腰型孔的长度方向要顺着设备内部的调节方向排布，才能最大化发挥调节余量的作用。如果是在高湿度、有腐蚀气体的使用场景，还可以在这个铝件基础上做表面阳极氧化处理，提升抗腐蚀能力，延长零件的使用寿命。这类基座虽然是小型结构件，但在电源变压器的装配链路里是不可或缺的连接件，设计时的每一处孔位、台阶、倒角细节，都是围绕实际装配的便利性、使用的可靠性来做的，没有多余的冗余结构，完全服务于功能需求。
