手持式电针灸理疗设备外观结构设计

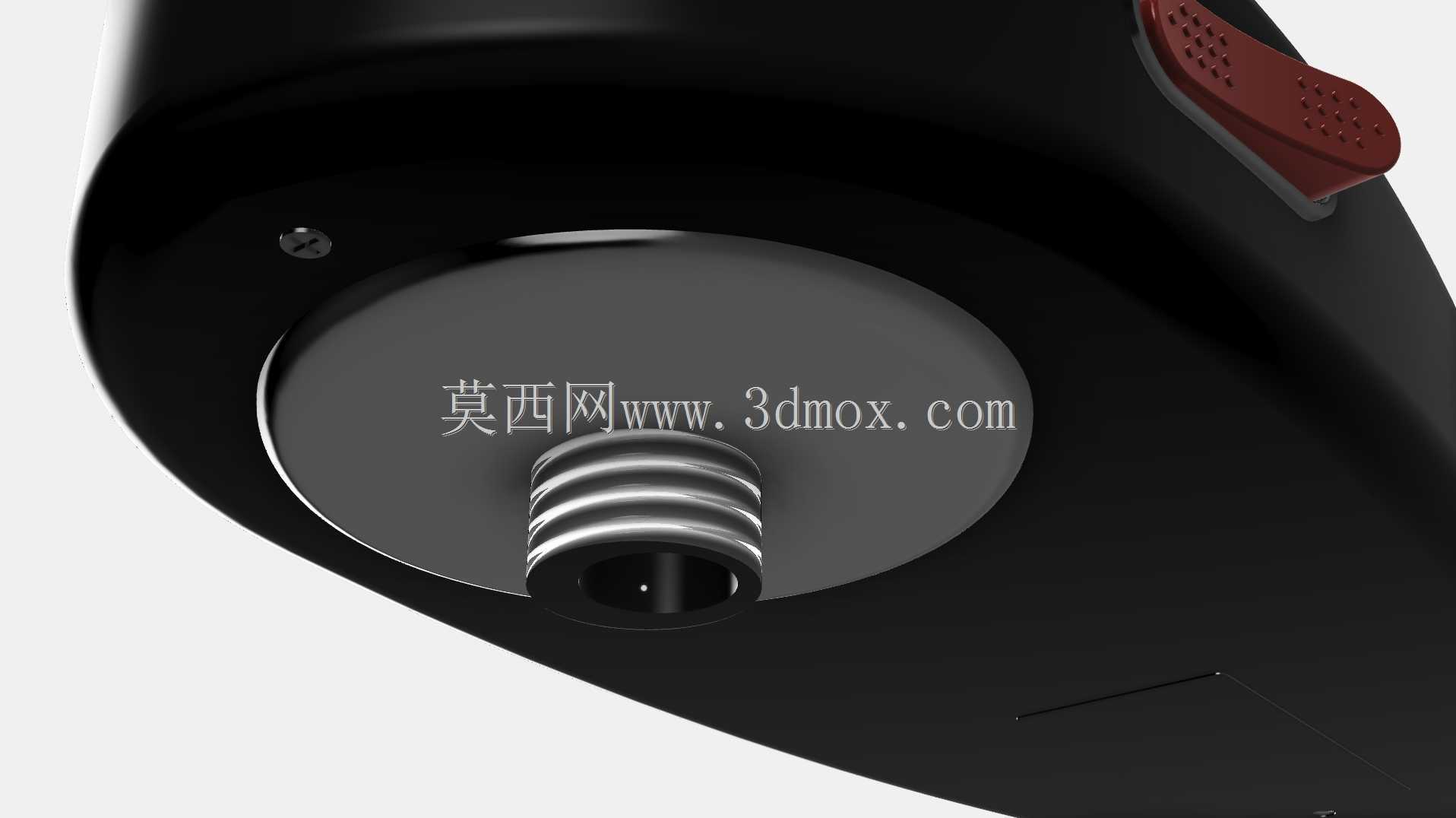

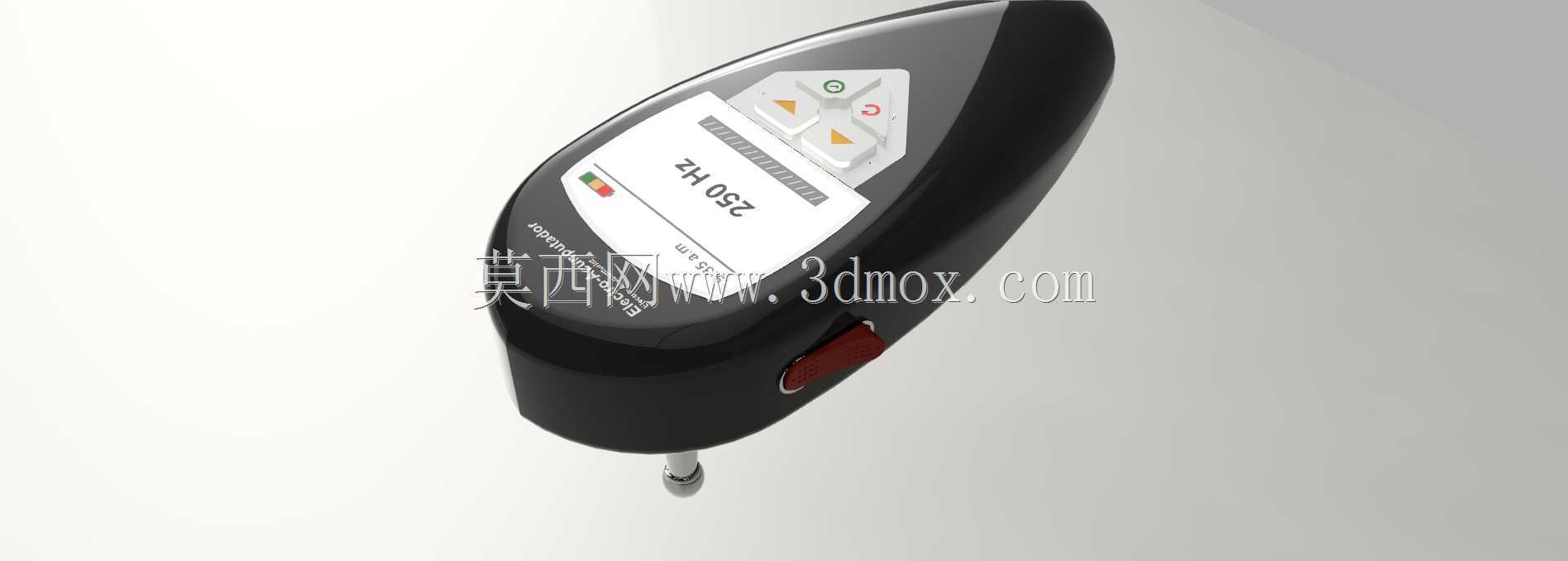

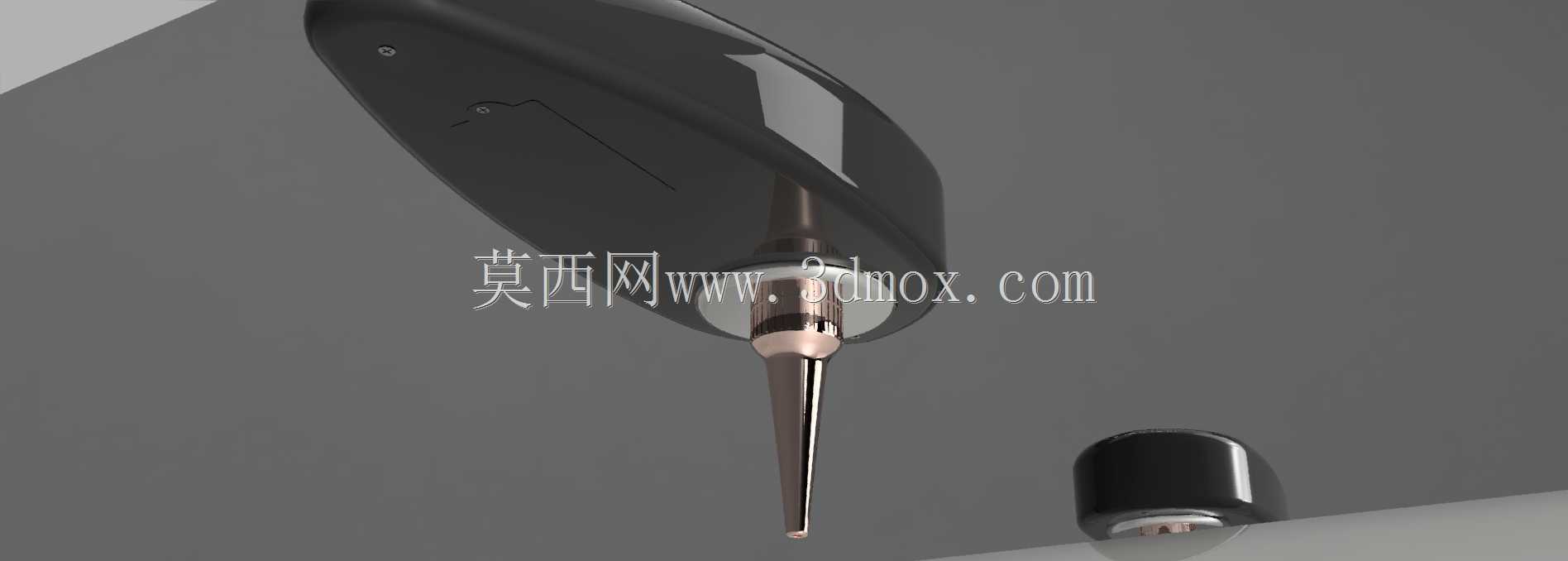

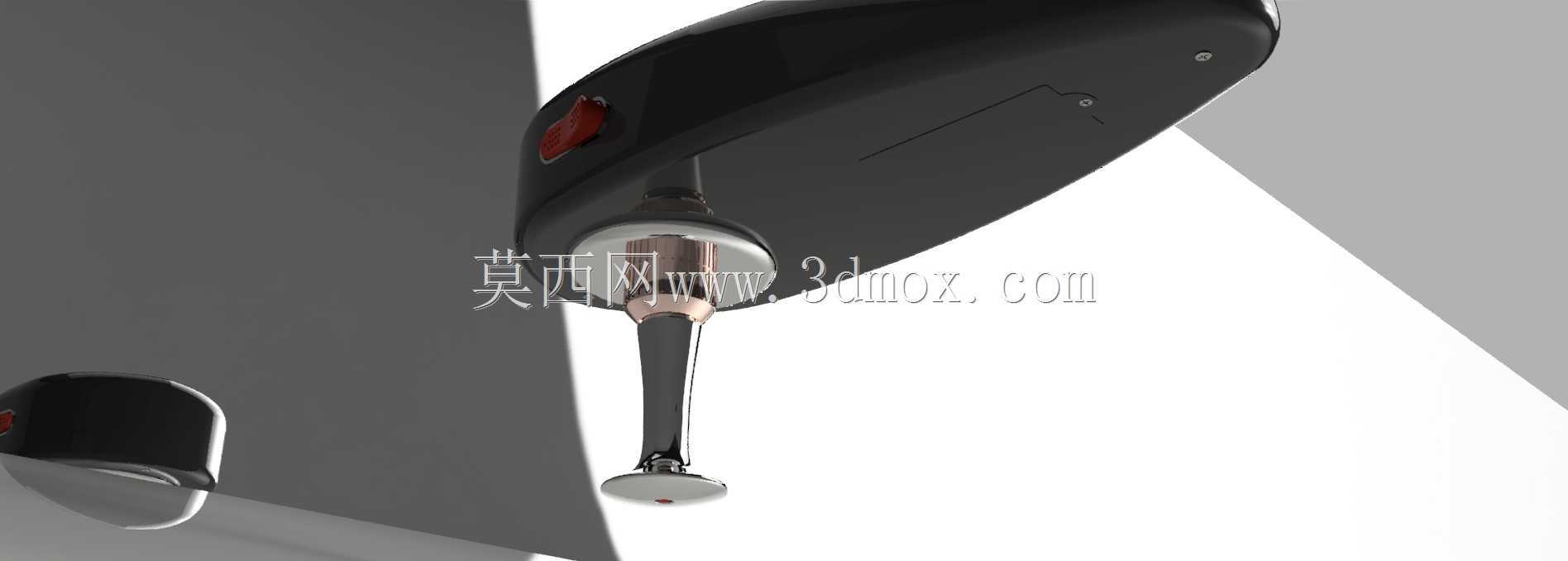

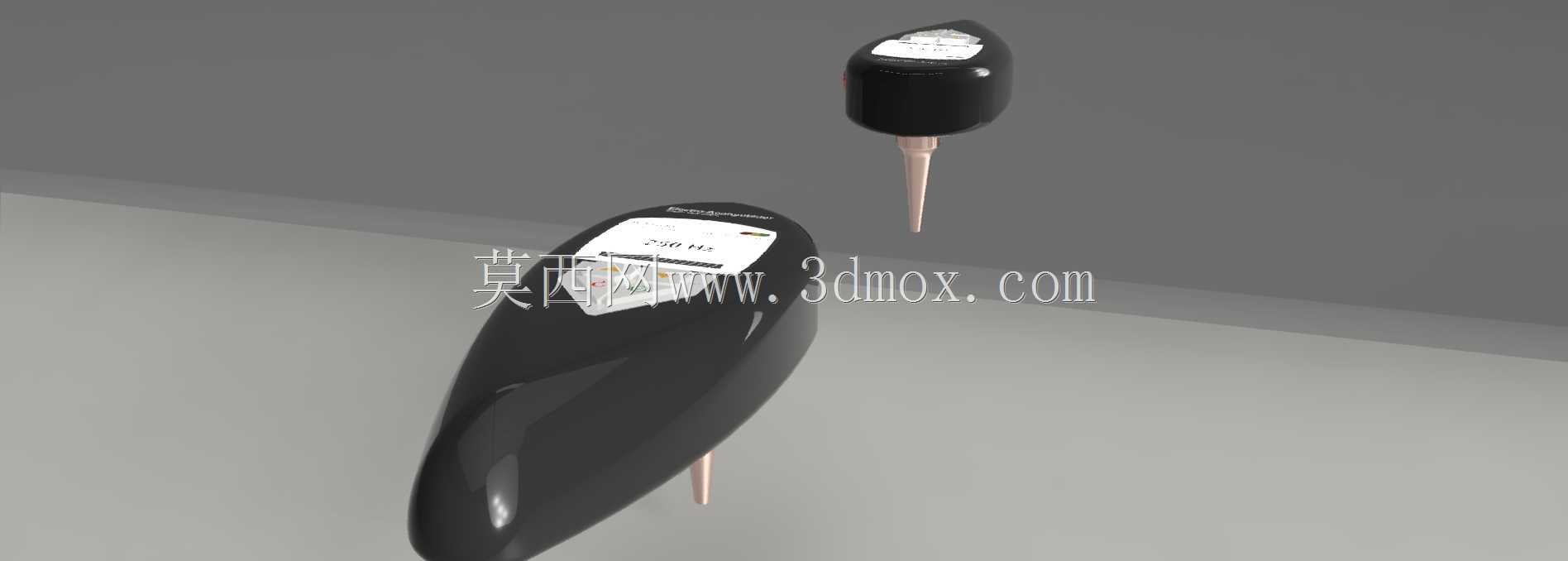

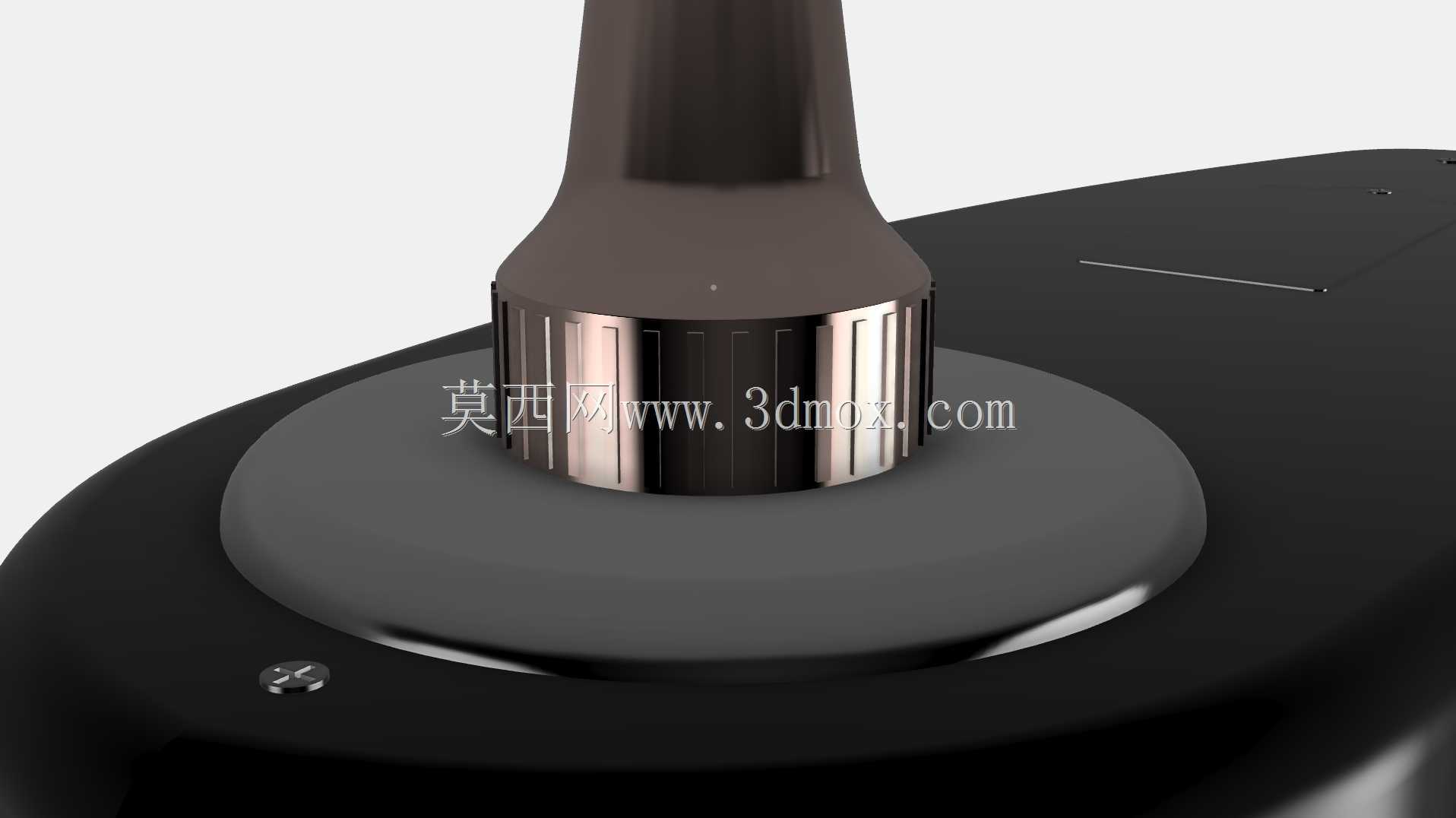

　　这款手持式电针灸设备的结构设计，核心围绕单人手持操作的实际使用场景展开，整体采用贴合掌心弧度的流线型椭球壳体，单手握持时重心落在掌心区域，长时间操作不会产生明显的腕部负担，壳体边缘全部做R3以上的圆角过渡，既避免握持时的硌手感，也能在日常存放、移动过程中减少磕碰带来的壳体损伤。设备前端伸出的金属触针为工作执行端，触针根部做了阶梯式限位结构，可控制刺入或接触皮肤的深度，避免操作时进针过深造成的组织损伤，触针与壳体的衔接处采用密封胶圈填充，可阻挡日常使用时的汗液、消毒酒精渗入壳体内部，保护内部电路结构。

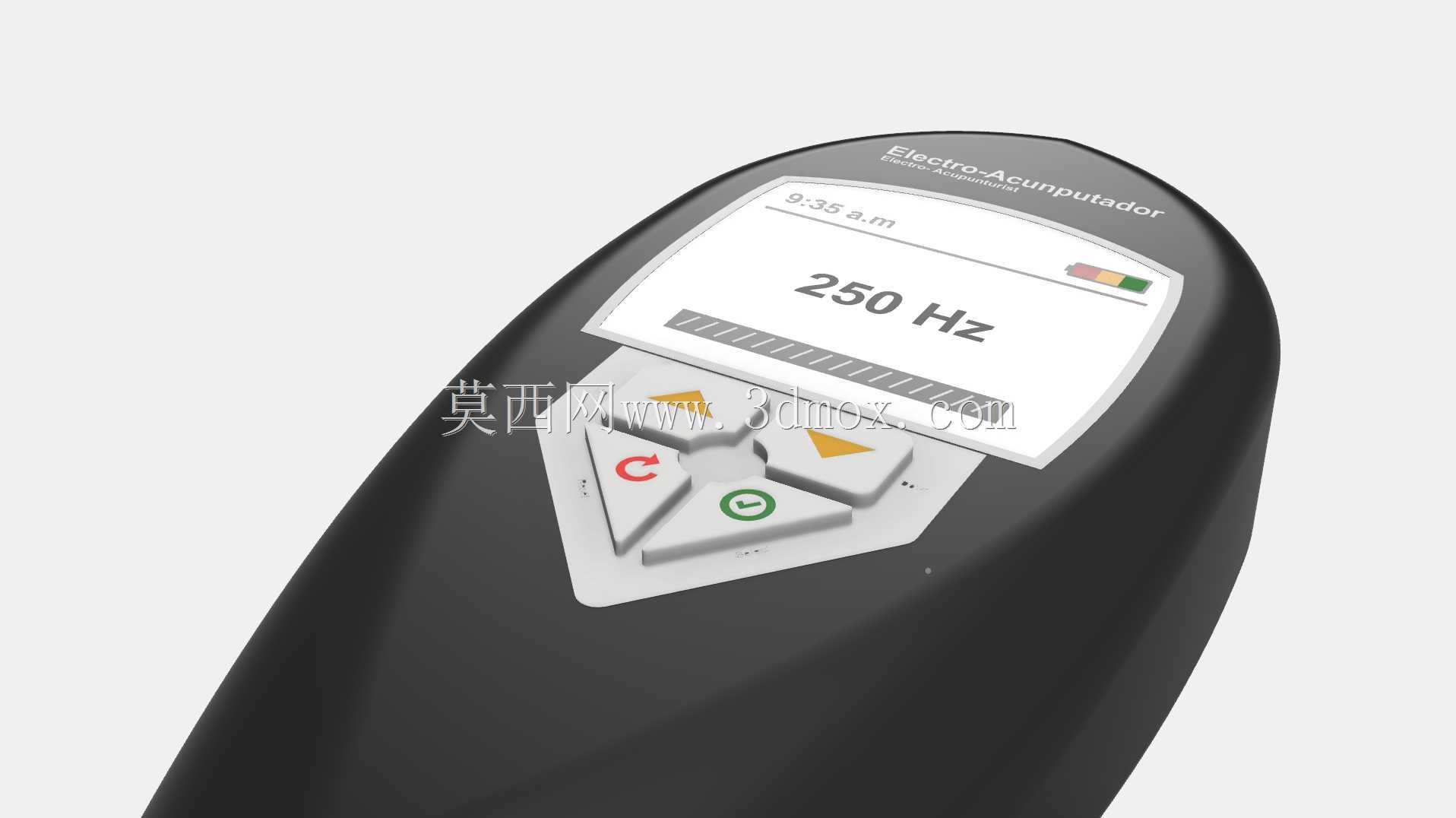

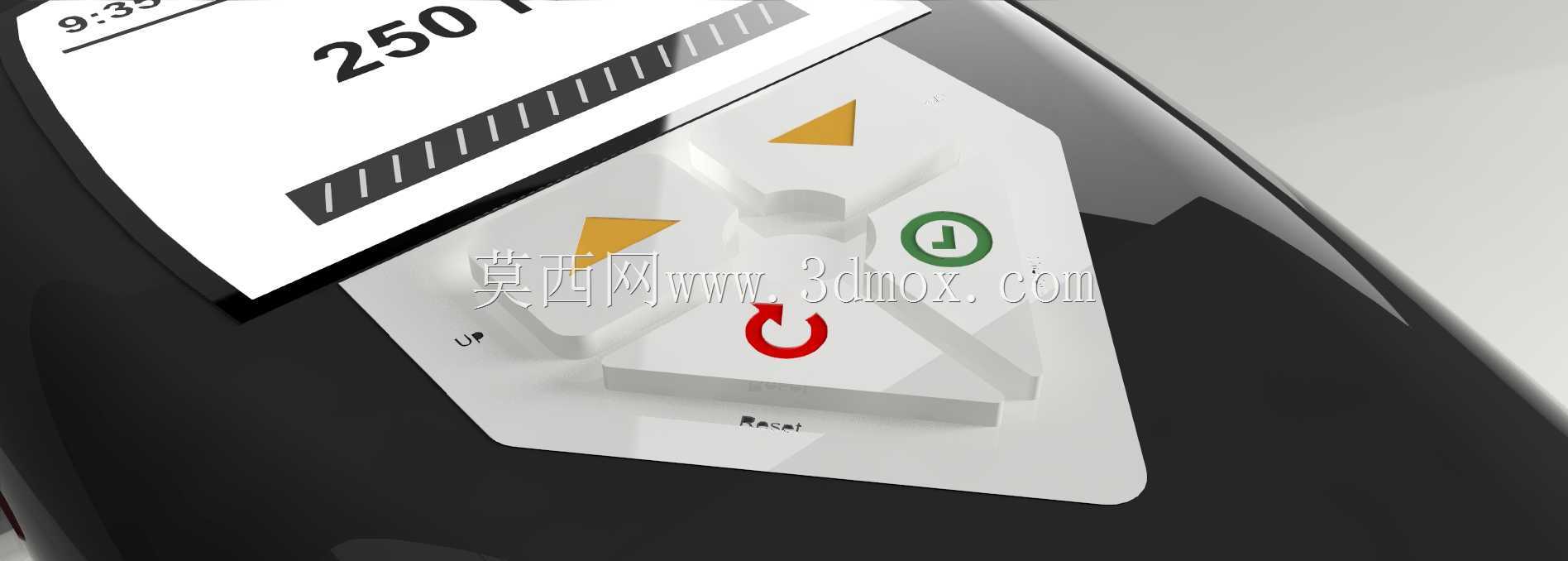

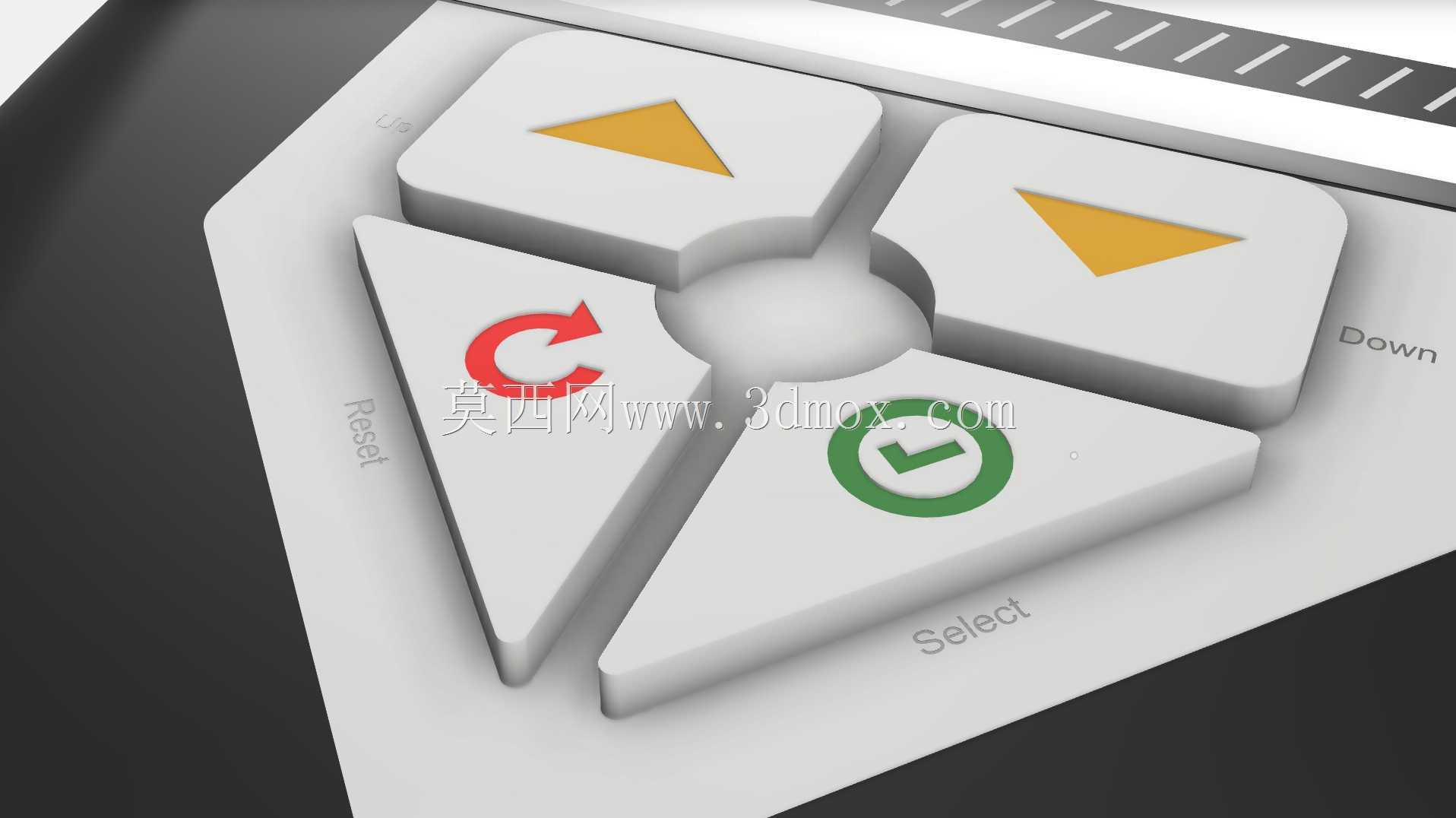

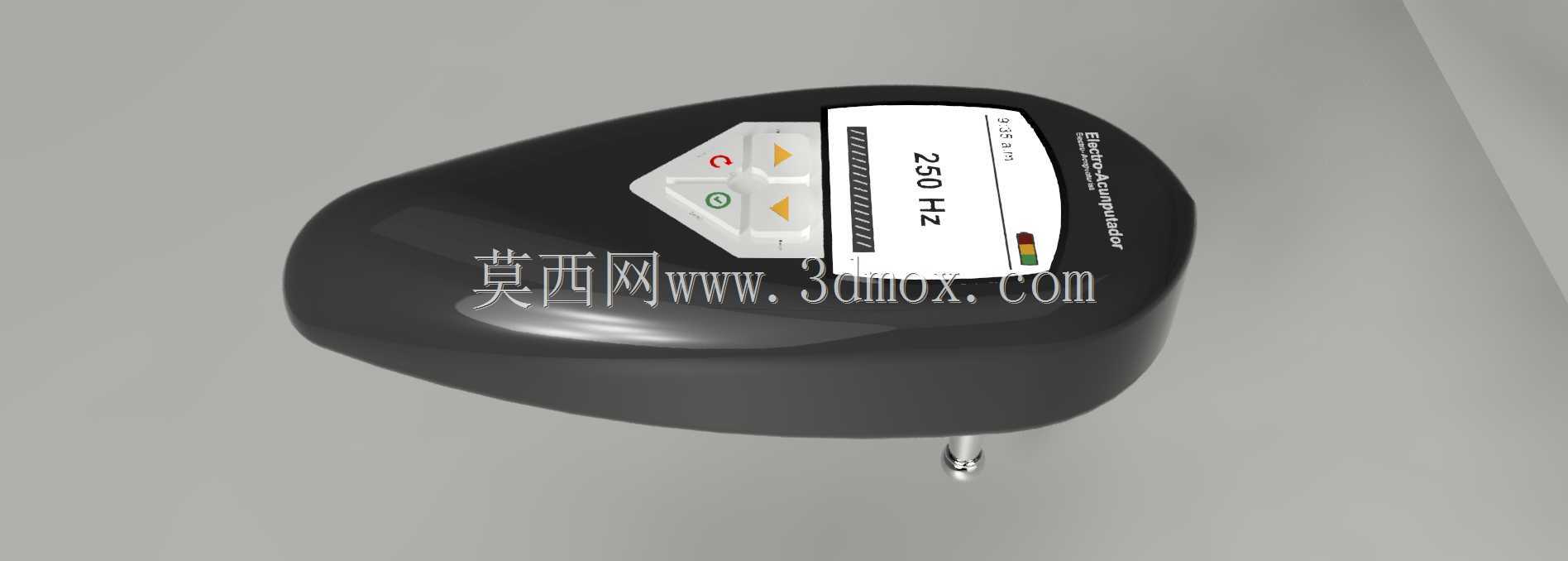

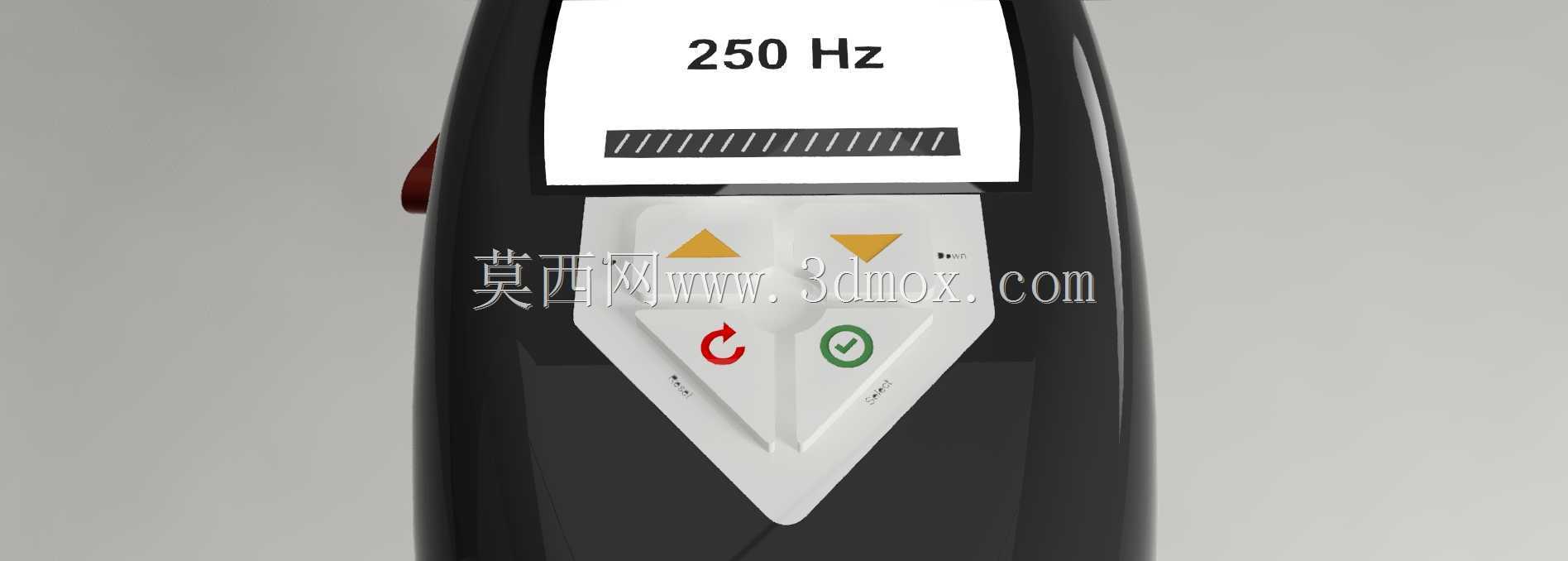

　　从功能布局来看，壳体顶面的操作区域做了15度的倾斜抬升设计，操作者单手握持时，拇指可自然落在按键区域，无需刻意调整手部姿态即可完成参数调节。操作区的三个功能按键分别对应频率增减、输出启停，按键采用凸起式的三角、圆形差异化造型，即使在视线不聚焦操作面的场景下，也能通过触感快速区分按键功能，避免误操作。按键旁的频率显示窗直接标注当前输出的脉冲频率数值，搭配侧边的刻度条可快速判断当前输出档位，显示窗采用内嵌式安装，表面与壳体顶面齐平，不会积留灰尘也便于擦拭消毒。

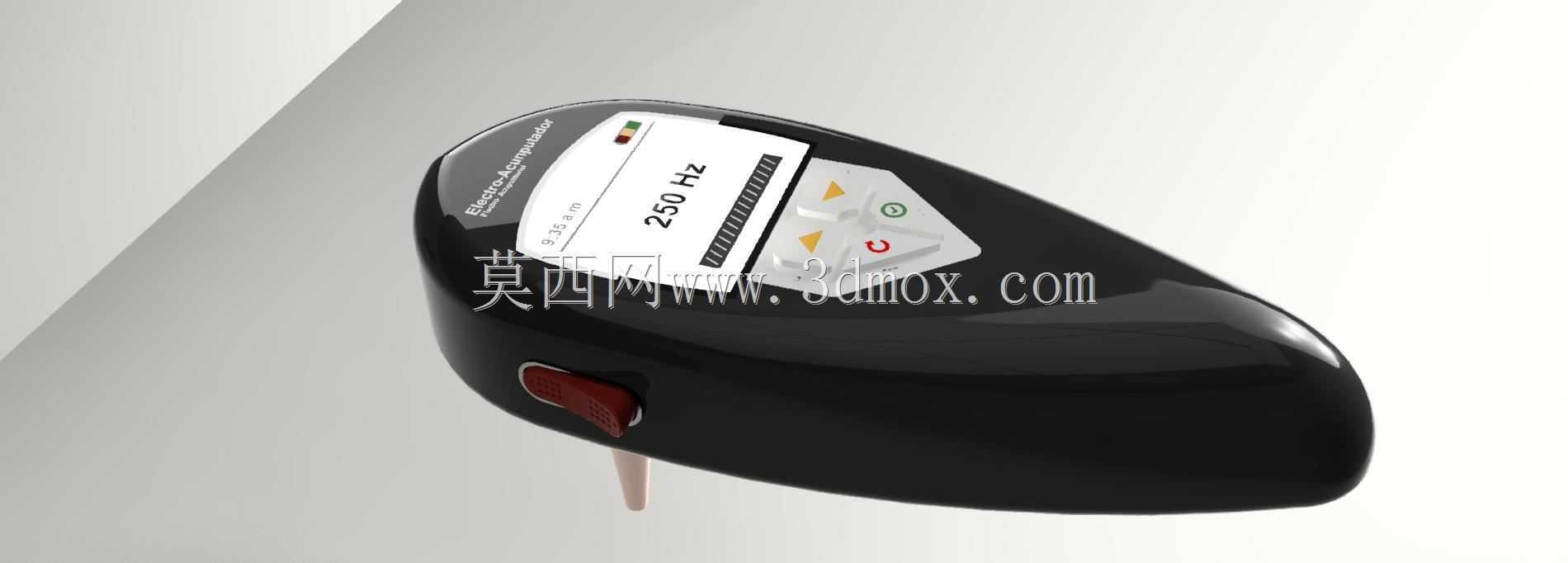

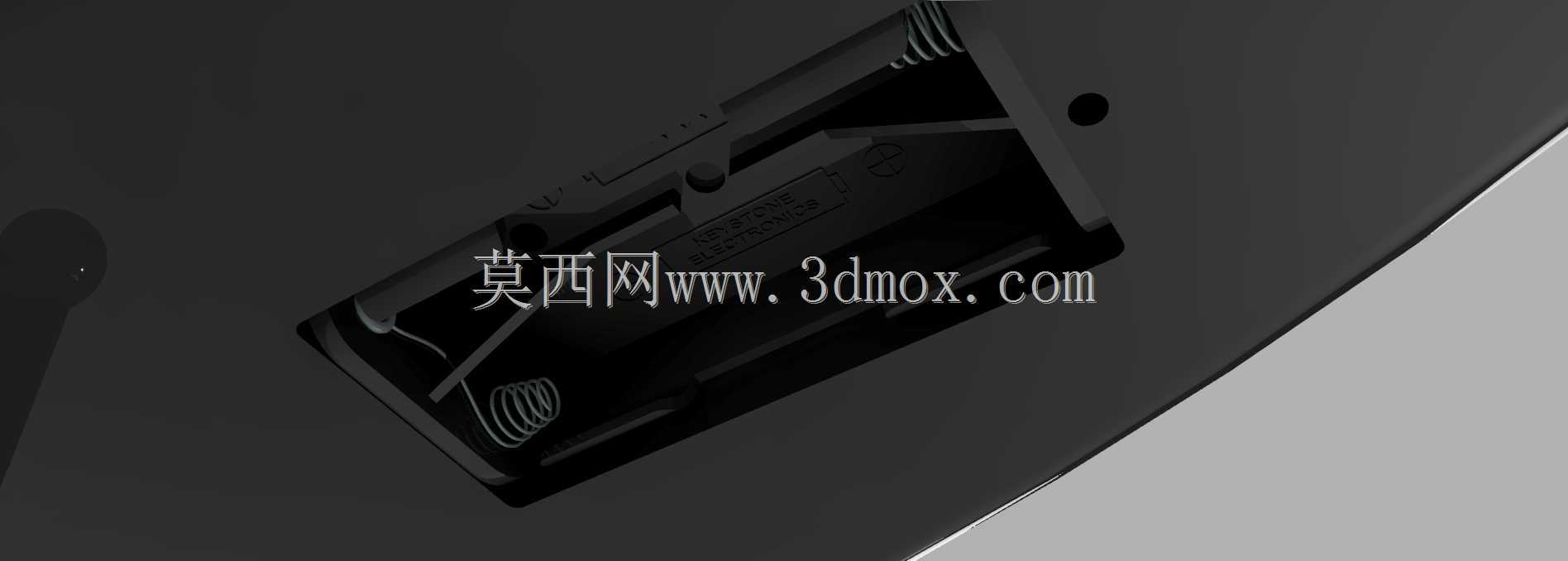

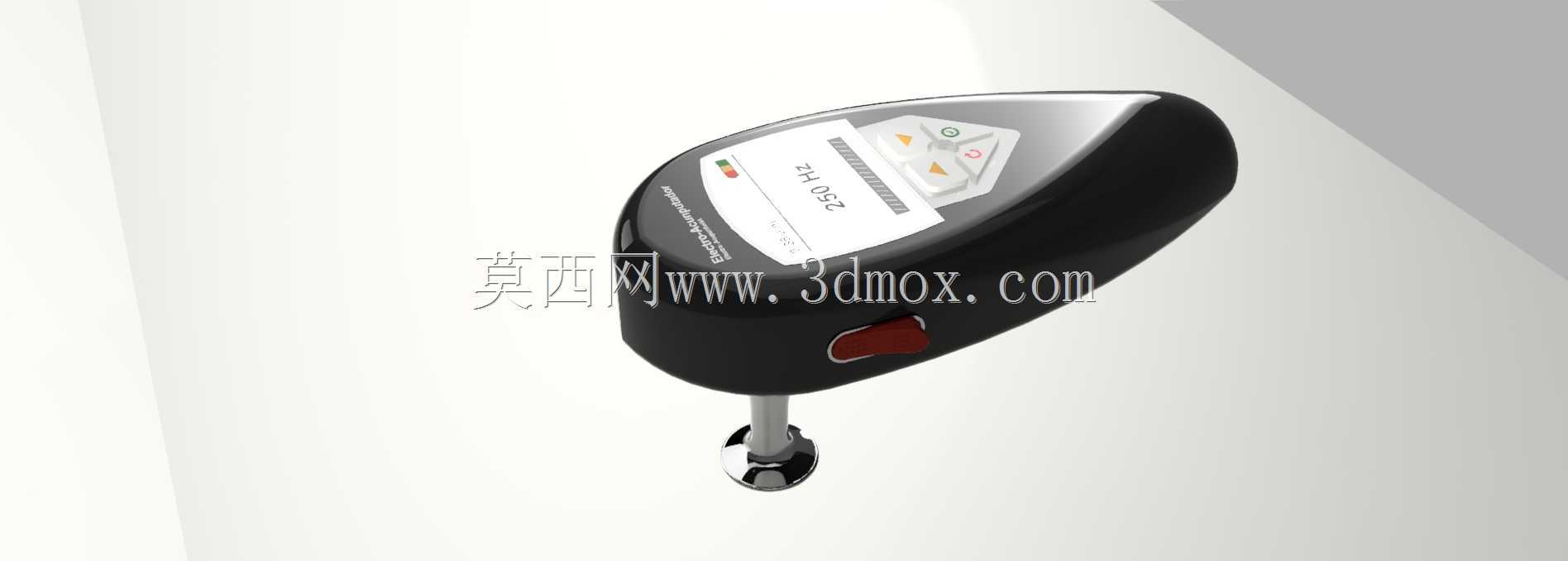

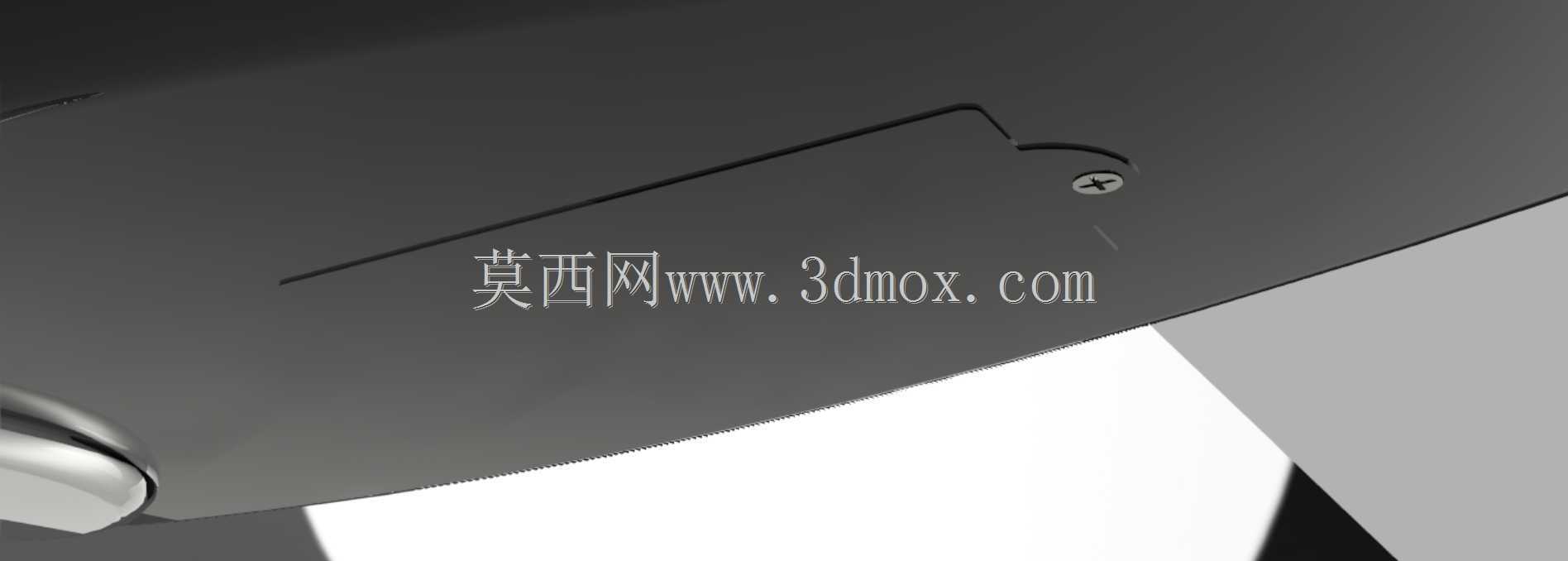

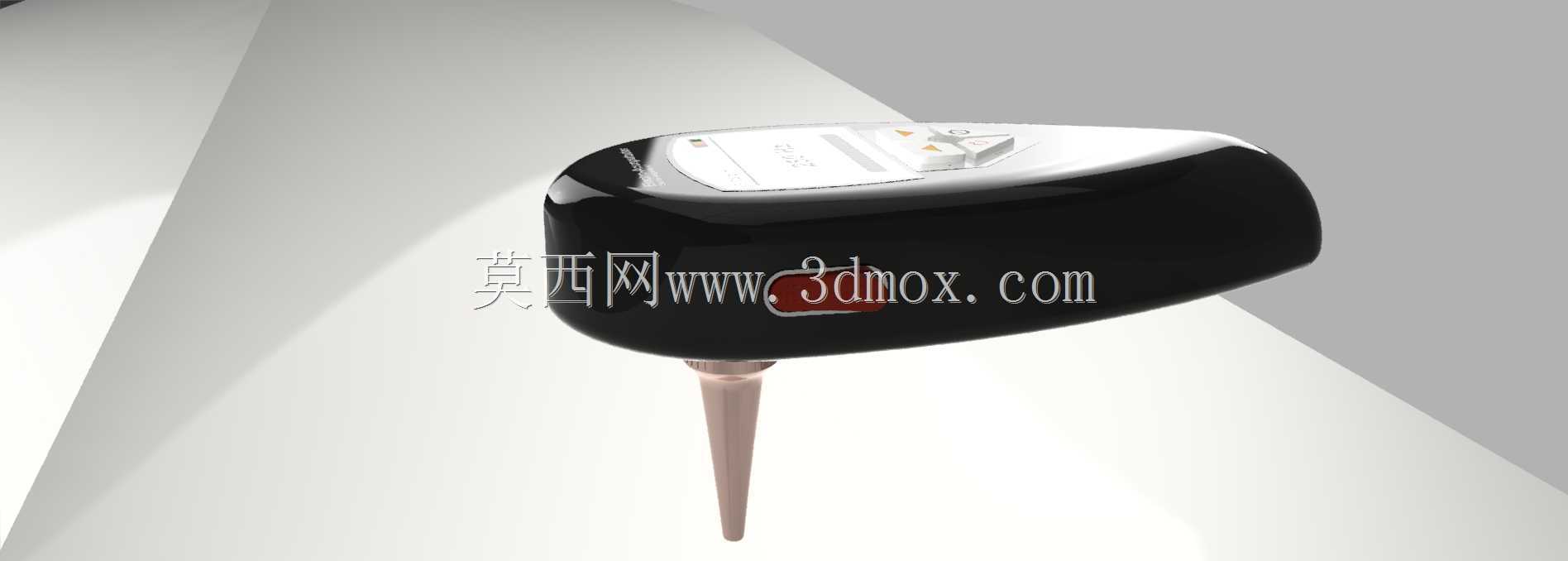

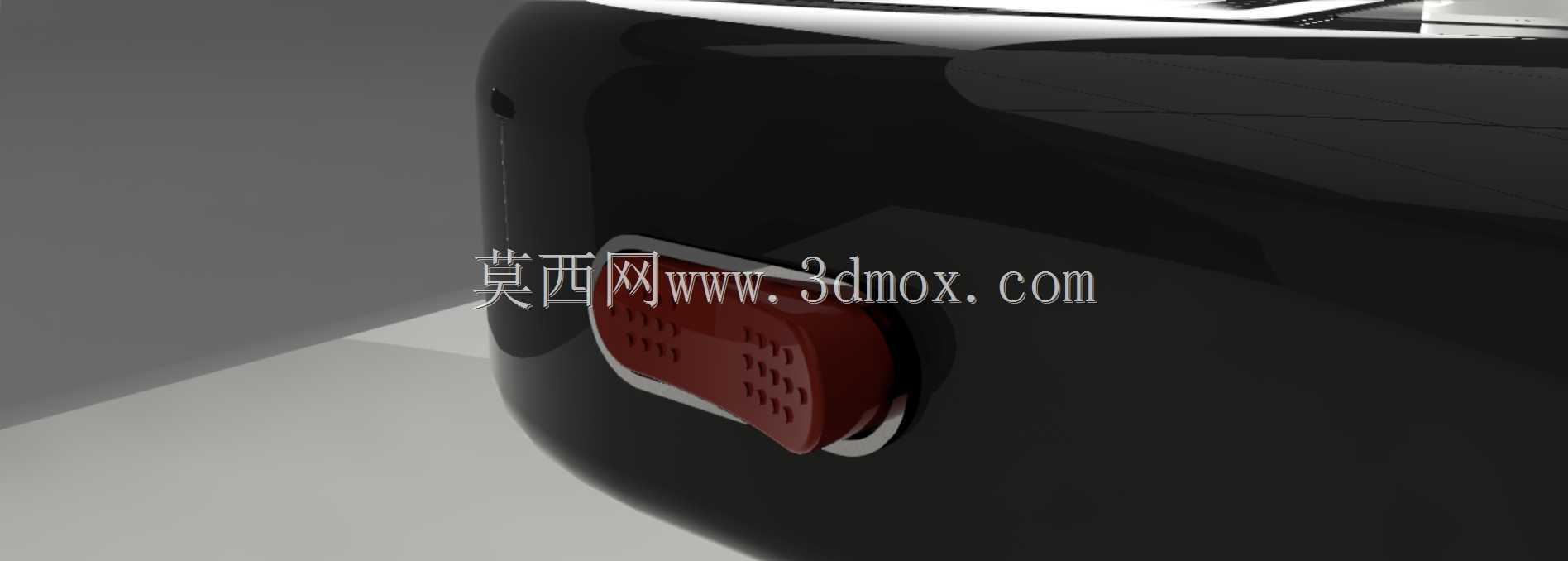

　　设备侧面设置的红色翘板开关为总电源控制，开关位置刚好落在食指自然放置的区域，握持状态下食指可直接拨动开关完成设备通断，开关的拨动手感做了阻尼优化，拨动行程2mm，既不会因为轻微触碰误触发，也不需要过大的按压力度。内部结构上，壳体采用上下扣合的装配方式，扣合边做了错位止口设计，装配后缝隙控制在0.1mm以内，既保证外观的整体性，也能提升壳体的结构强度，内部预留的电池仓、脉冲发生电路板安装位都做了对应的定位筋位，装配时不需要额外打胶即可固定内部组件，后期维护拆卸也更为便捷。

　　在实际应用场景中，这类设备主要用于中医理疗场景的穴位电刺激治疗，替代传统的人工针灸行针操作，通过输出特定频率的微电流脉冲刺激对应穴位，达到疏通经络、缓解局部肌肉紧张的作用，相比传统针灸设备，手持一体化的设计不需要外接复杂的主机线路，操作者可手持设备直接在患者体表移动找穴，适配门诊、居家理疗等多种使用场景。设计过程中针对手持设备的跌落风险做了结构强化，壳体选用韧性较好的工程塑料材质，在1.2米高度自由跌落至水泥地面的测试场景下，壳体不会出现开裂，内部电路板的固定筋位也能缓冲跌落冲击力，避免元器件脱焊损坏。

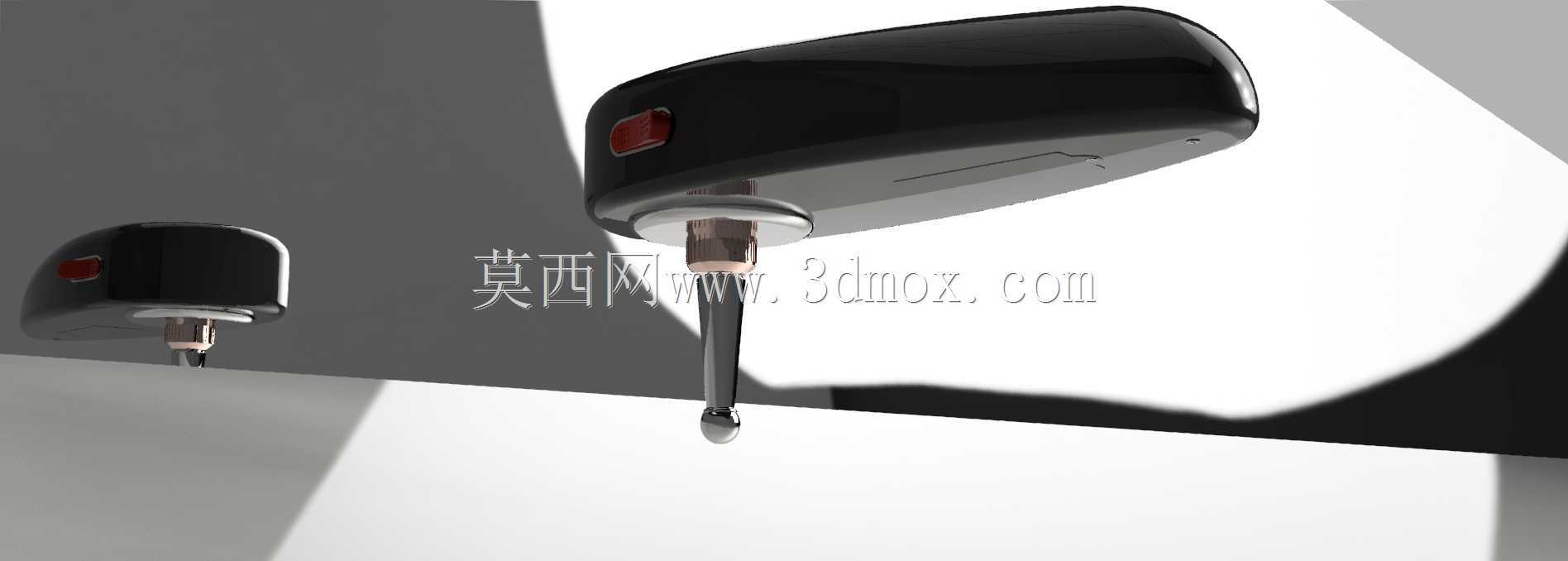

　　尺寸边界上，设备整体长度控制在120mm，最宽处75mm，厚度40mm，整体重量控制在120g以内，放入工作服口袋即可随身携带，不会占用过多的收纳空间。触针的伸出长度可根据使用需求做小范围调整，调整范围在0-5mm之间，适配不同部位的穴位刺激需求，比如面部穴位刺激时可缩短触针伸出长度，肢体肌肉丰厚区域可适当调长触针伸出长度，保证刺激深度达到理疗要求。设备的输出端做了电气绝缘处理，触针与内部电路之间设置绝缘隔离层，避免漏电风险，使用过程中即使接触皮肤也不会产生刺痛感，输出电流控制在安全范围内，符合理疗设备的电气安全要求。

　　从结构设计的合理性角度来看，这款设备没有多余的装饰性结构，所有外观曲面都服务于握持手感与操作便利性，顶面的显示区域倾斜角度经过多次握持模拟调整，保证操作者以自然握持姿势持握时，视线与显示窗的夹角接近90度，可清晰读取当前的参数数值。壳体表面做了细磨砂处理，握持时不易打滑，即使手上沾有少量滑石粉、消毒酒精也能稳定持握，不会出现设备滑落的情况。设备尾部预留了挂绳孔，可搭配腕带使用，在给行动不便的患者做理疗时，将腕带套在手腕上可避免设备不慎掉落砸伤患者。
