晶格结构Y型字母立体标识构件

　　这类带晶格填充的Y型立体字母构件，最先落地的场景集中在品牌线下展陈的立体字安装、文创产品的3D打印定制、工业设备的标识铭牌配套领域，不少做自动化设备外观集成的厂商，会在设备防护门的可视区域、操作工位的旁侧立牌上选用这类构件，相比传统实心亚克力切割字、金属焊接字，它的重量能降低六成以上，安装时不需要额外做承重补强，哪怕是贴附在薄钣金面板、亚克力展示板上，也不会因为长期自重出现下坠变形的问题。

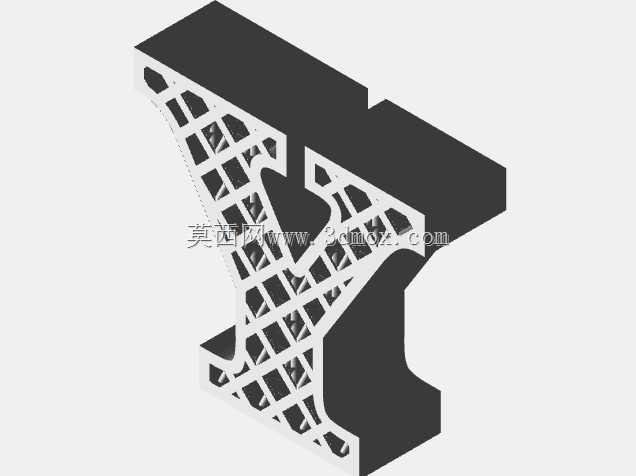

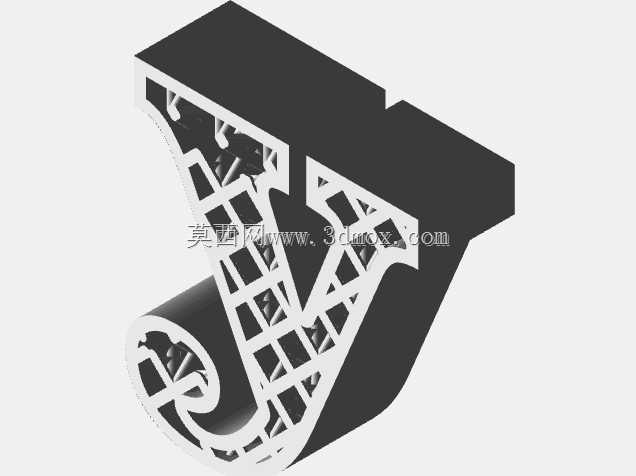

　　从结构设计逻辑来看，构件外侧保留了2mm厚度的连续实体轮廓边，保证字母外边缘的视觉完整性，不会因为内部晶格的镂空出现边缘毛糙、轮廓走形的问题，内部填充的是周期性菱形晶格单元，每个晶格的杆径控制在1.2mm，单元间距设为4mm，这个参数组合是经过反复打印验证的：既不会因为杆径过细导致打印过程中出现杆件断裂、支撑残留难清理的问题，也不会因为晶格过密导致整体重量回升、透光性下降——如果是做带背光的发光字应用，光线穿过晶格结构会形成均匀的漫反射效果，不会出现传统镂空字那种局部漏光、光斑不均的问题。

　　在安装边界的适配设计上，构件的背面预留了0.8mm深度的平整安装基面，没有做晶格贯通，不管是用双面胶粘贴、结构胶粘接，还是打沉头螺丝做硬固定，都有足够的接触面积，不会因为背面是镂空晶格导致粘接不牢、螺丝锁紧时出现构件开裂的情况。构件的整体外轮廓尺寸控制在150mm总高、120mm总宽，厚度方向做了30mm的纵深，这个尺寸刚好适配大多数展陈立牌、设备标识的安装位尺寸，不需要二次裁切调整，如果是需要更大尺寸的应用场景，这个参数化的晶格模型可以直接通过ntop平台做比例缩放，缩放过程中晶格的杆径、单元间距会按比例自动匹配，不会出现缩放后杆件过细无法成型、或者过密失去镂空效果的问题。

　　不少做教学实训的机构也会把这类构件作为3D打印晶格结构的教学样件，它同时涵盖了实体轮廓建模、参数化晶格填充、打印支撑优化、安装基面设计几个核心知识点，学员在调整晶格参数、打印测试的过程中，能直观理解轻量化结构的强度、重量、成型难度三者之间的平衡逻辑，比单纯做方块类的晶格测试件更有实际应用参考价值。在实际选型使用的时候，需要注意如果是户外安装场景，要在构件表面做一层UV防护涂层，因为晶格结构的杆件比表面积大，长期受紫外线照射如果用普通PLA材料打印容易出现脆化，换成ABS或者PETG材料打印的话，配合表面喷塑处理，就能满足户外3年以上的使用要求；如果是室内展陈用，直接用PLA打印配合表面哑光喷漆就能达到很好的展示效果，整体打印时间比实心字缩短40%左右，材料消耗也能降低一半以上，综合制造成本比传统金属字、亚克力雕刻字低不少。另外在结构强度验证环节，这个晶格填充的构件做过1.5米高度的自由跌落测试，落地时只要不是尖锐角直接撞击硬质地面，整体结构不会出现散架、断裂的问题，完全能满足日常安装、搬运过程中的强度要求，不会像薄壳镂空字那样稍微受力就出现凹陷变形。
