眼科诊疗用台式裂隙灯设备结构设计

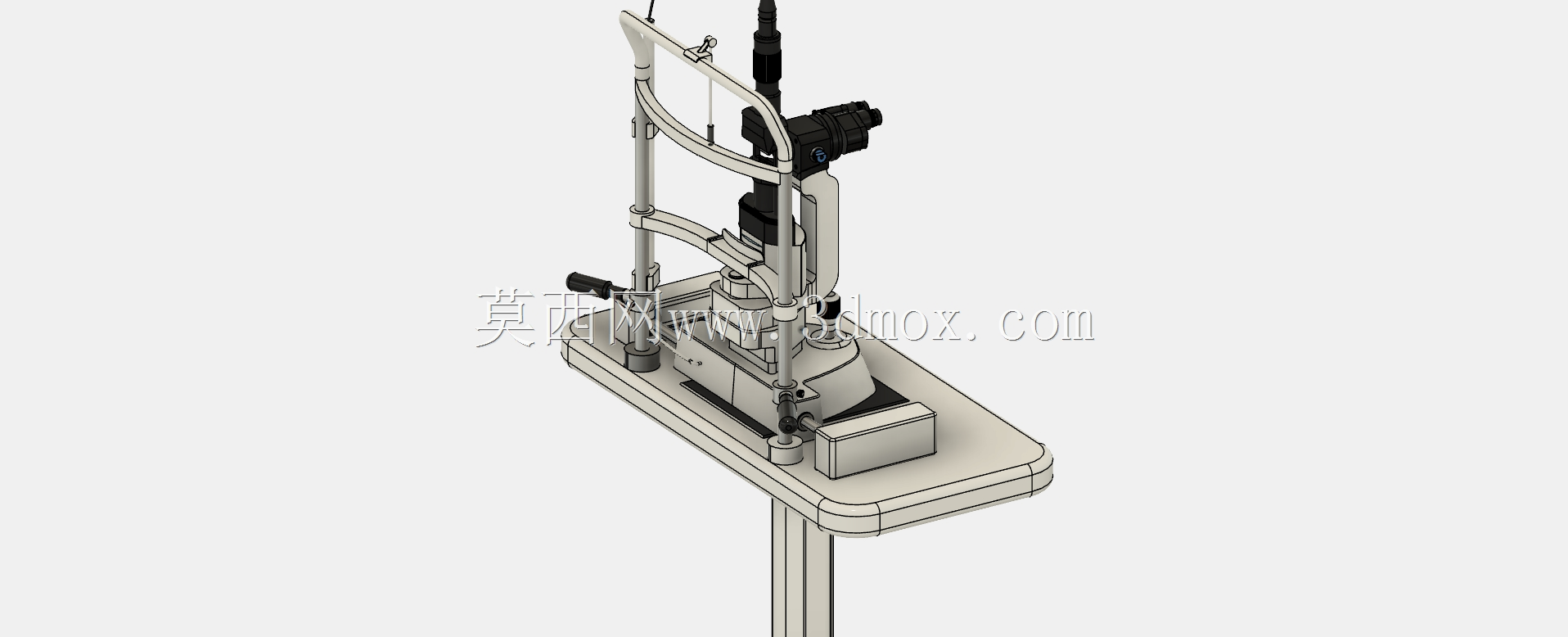

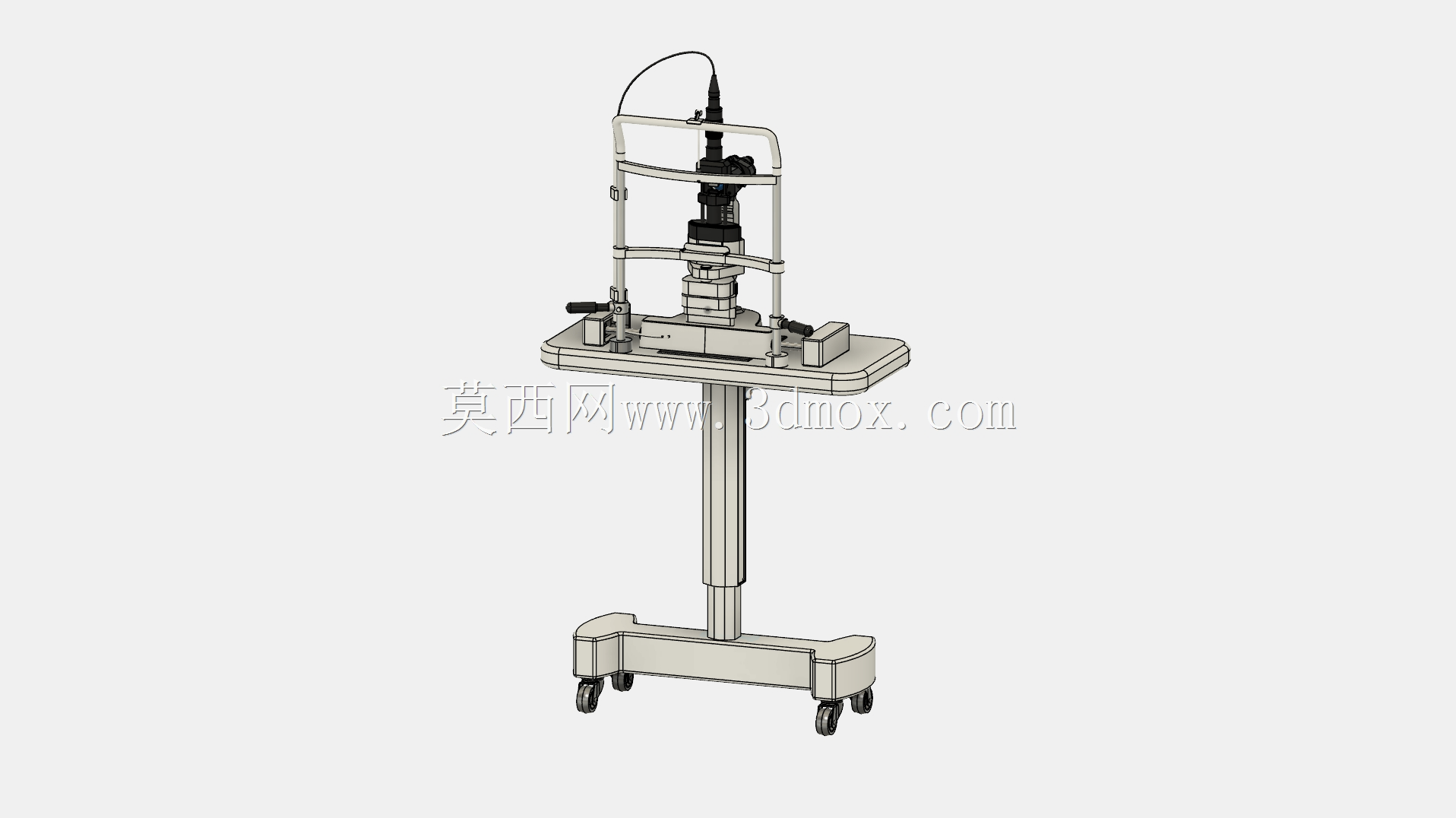

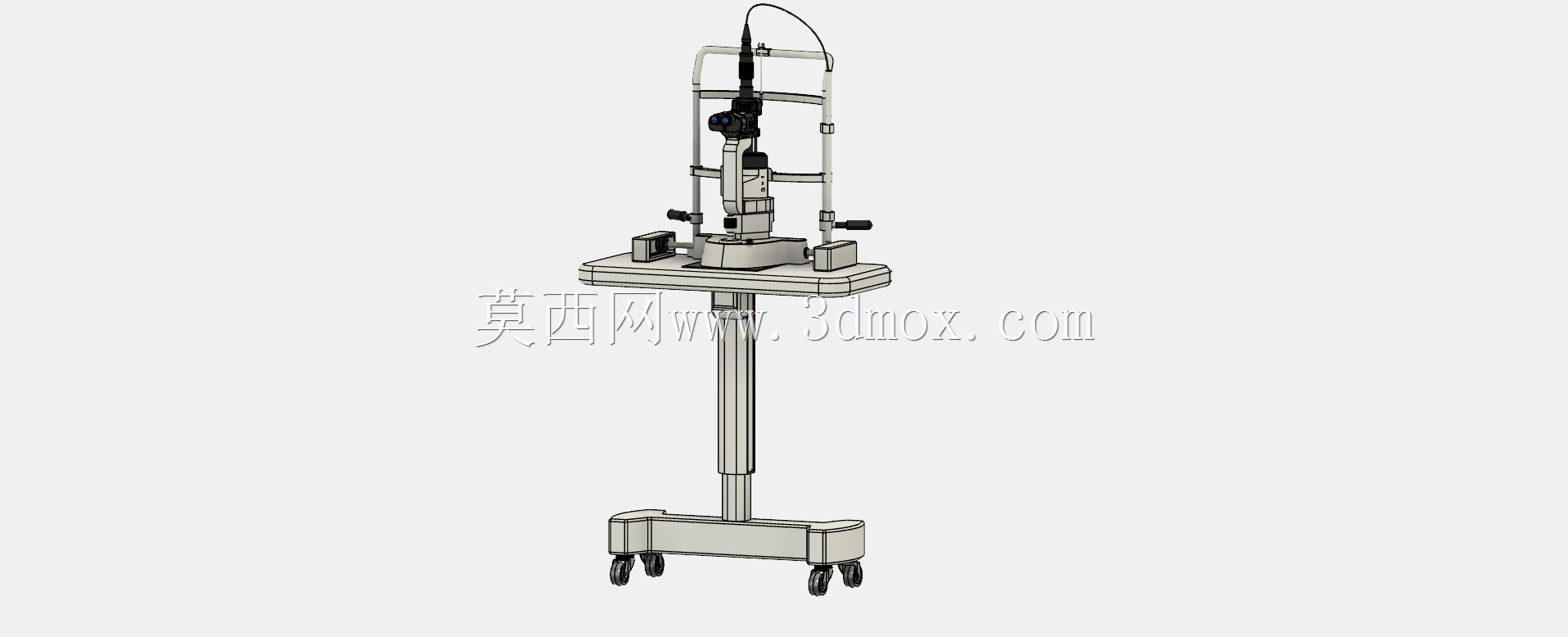

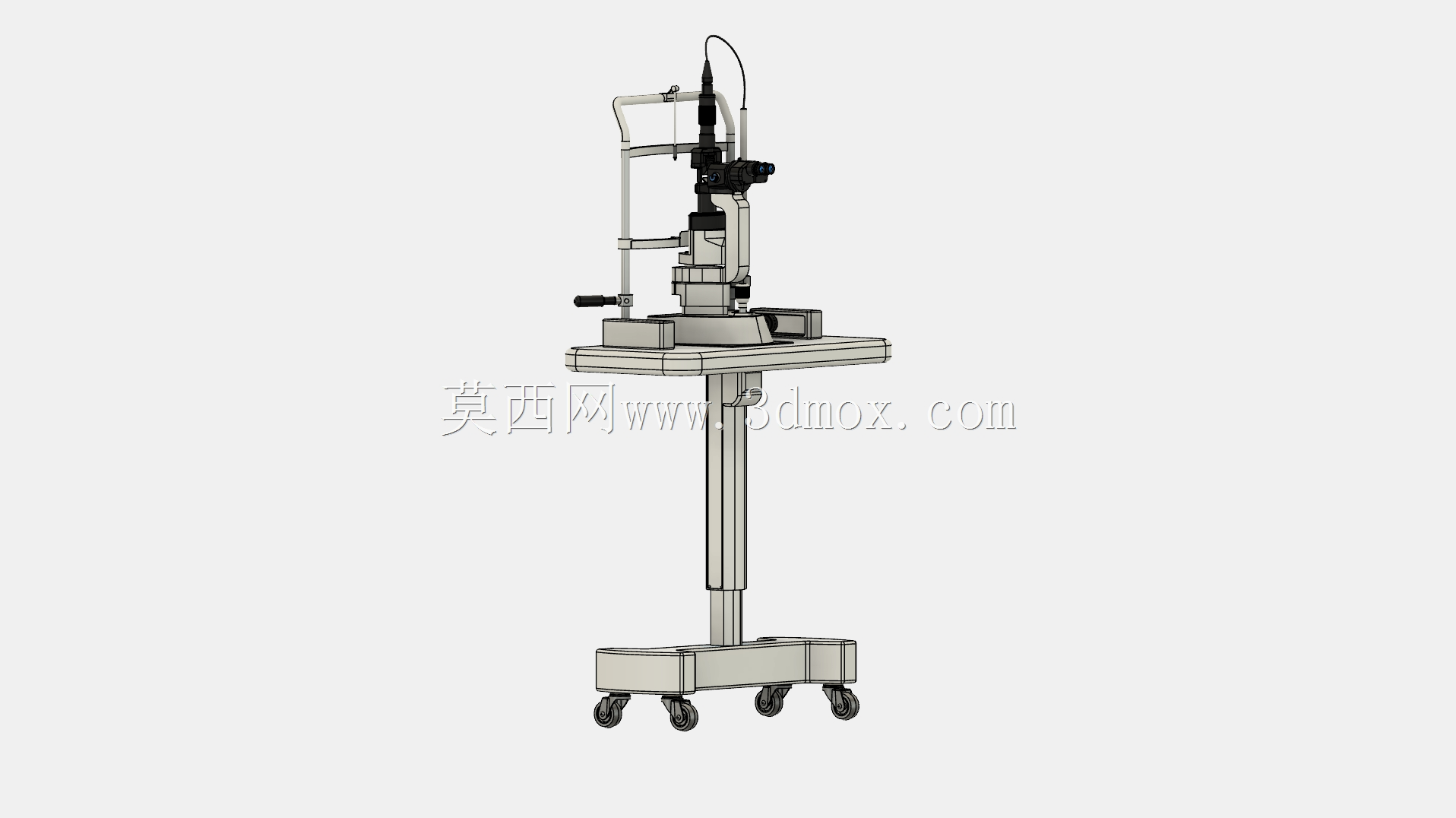

　　在眼科临床诊疗场景中，这类台式光学检测设备是门诊基础检查的核心配置，主要用于眼前节组织的精细化观测，覆盖角膜、结膜、前房、虹膜、晶状体等多个眼部结构的病变排查，日常门诊的屈光术前筛查、干眼症分型诊断、白内障初诊分级、眼表异物定位都需要依托该类设备完成观测作业。设备整体采用落地式立柱搭配水平滑移工作台的结构布局，底座为带圆角的矩形金属平台，平台下方通过可升降立柱连接地面固定结构，安装时需要预留至少600mm*500mm的桌面操作空间，立柱升降行程覆盖150mm调节范围，可适配不同身高的操作人员坐姿作业需求，避免长期操作带来的肢体劳损。

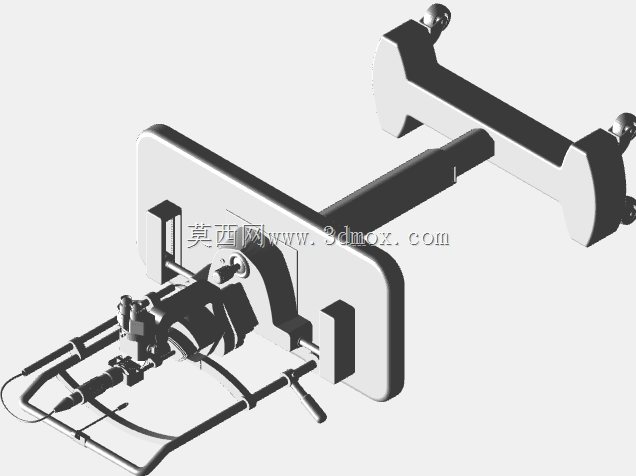

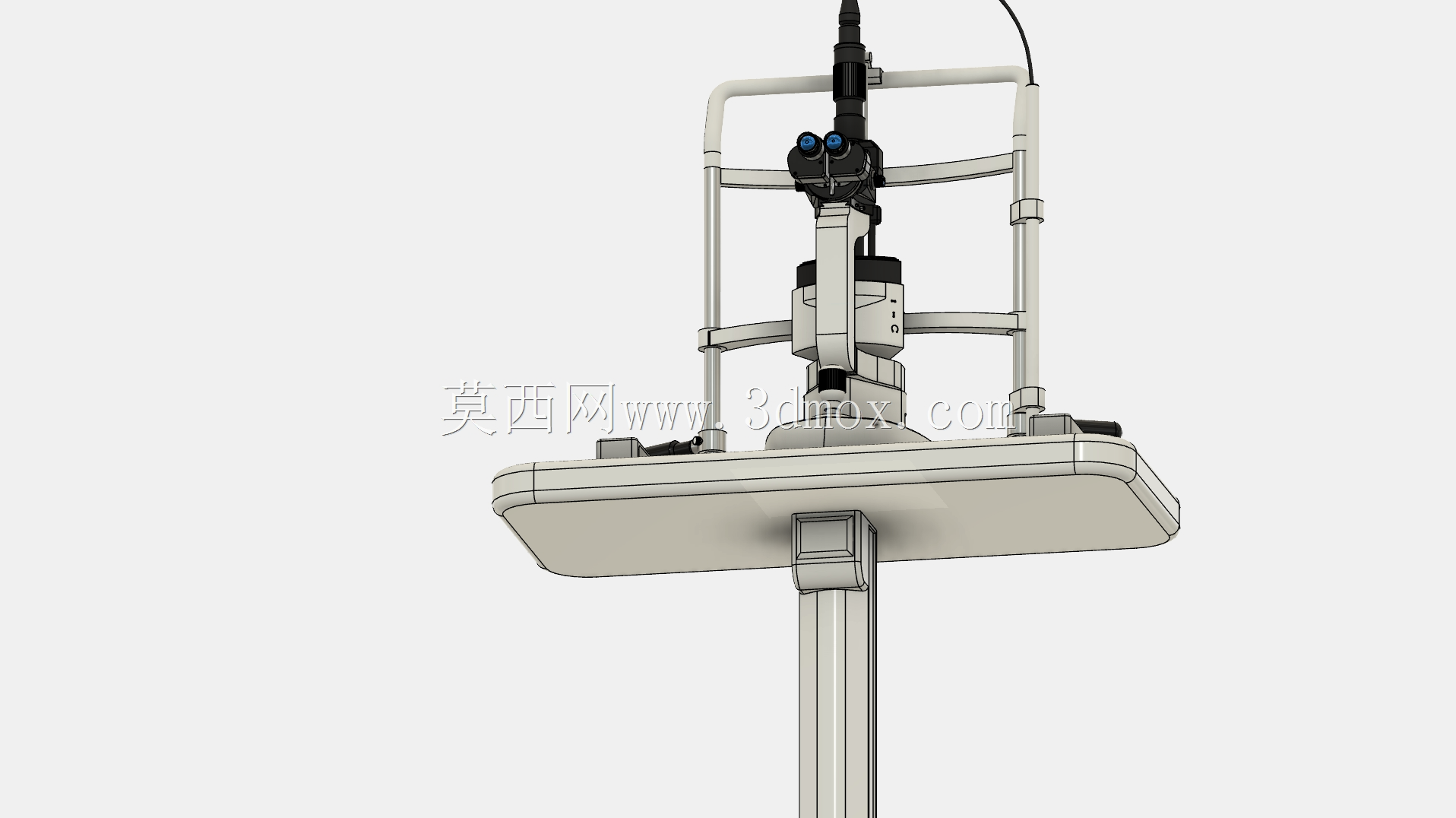

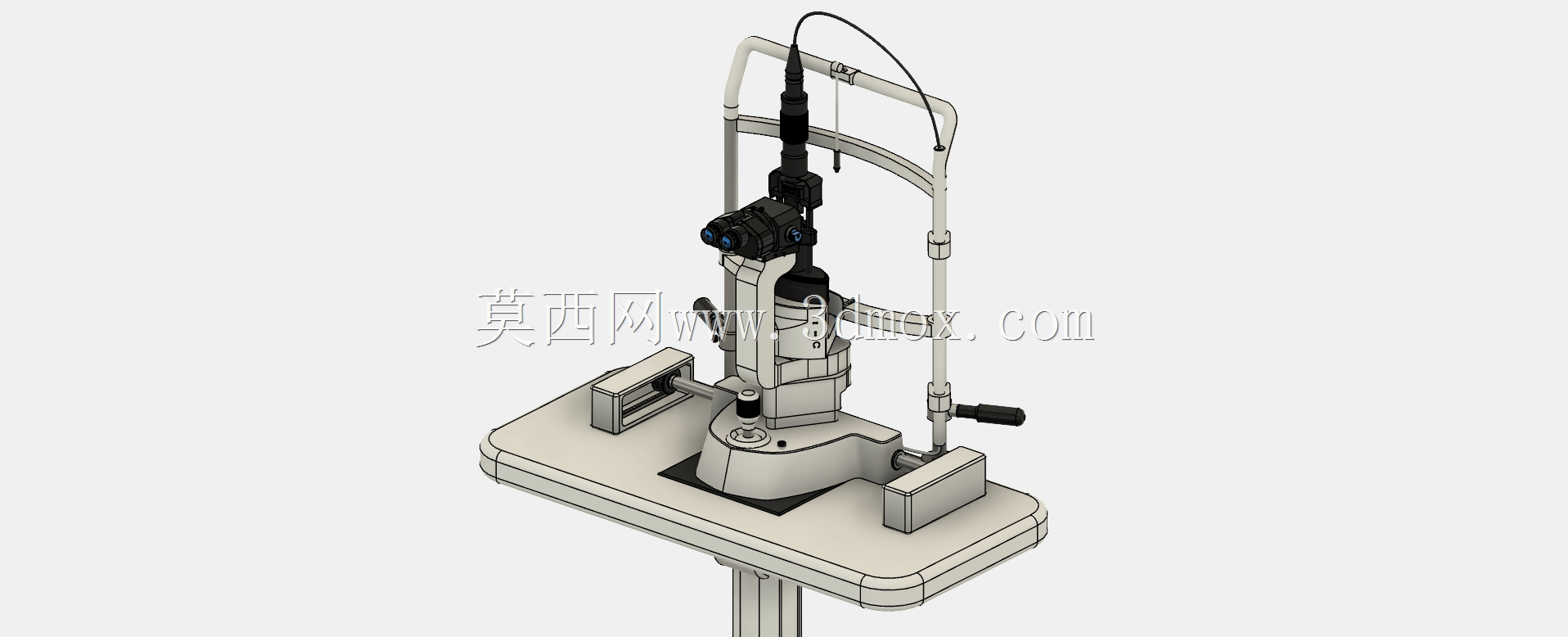

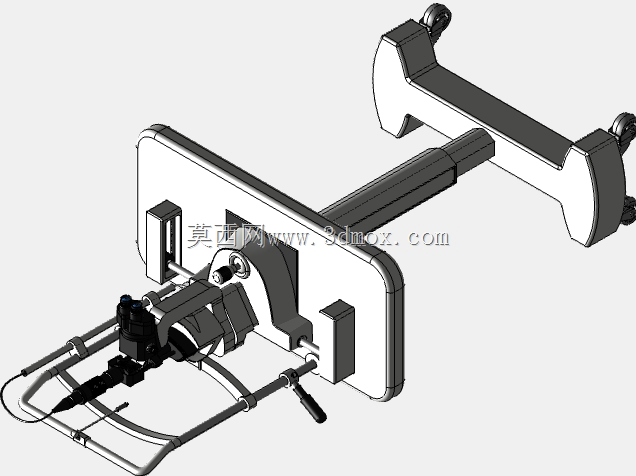

　　工作台面设置双直线滑移导轨，观测镜筒总成可沿导轨做前后方向的水平位移，导轨旁侧设置锁紧旋钮与微调手轮，粗调行程可达100mm，微调精度控制在0.1mm量级，能够在对焦过程中实现毫米级的平稳进给，不会因为滑移卡顿造成观测视野偏移。镜筒总成集成了双目观测目镜、变倍调节转轮、裂隙光投射组件，目镜部分设置视度调节环，可适配±5D范围内的屈光不正操作人员使用，无需额外佩戴矫正眼镜即可获得清晰观测视野；裂隙投射组件可调整裂隙宽度、投射角度与滤光片类型，宽度调节范围从0到8mm连续可调，投射角度可在0到180度范围内旋转切换，搭配钴蓝、无赤光等不同滤光片，可满足荧光素染色观测、微血管形态排查等不同检查需求。设备顶部设置U型金属提握支架，既可以作为设备搬运时的受力结构，也可以对上方的连接线缆起到规整防护作用，供电与信号线缆沿支架内侧走线，避免日常操作中线缆垂落干扰观测动作。颌托组件安装在工作台前端位置，包含额托与下颌托两个定位结构，托垫采用软质亲肤材料包覆，可通过侧面旋钮调整颌托高度，让被检查者的眼部处于观测光路的正确对焦平面，减少检查过程中的头部晃动对观测精度的影响。

　　从结构设计逻辑来看，该设备优先保证光学系统的同轴度精度，所有镜筒安装面都设置了定位止口，装配时可通过止口快速定位，减少装配调校的工作量；所有运动部件都设置了限位结构，避免操作时超出行程造成光学组件碰撞损坏，导轨与调节旋钮的阻尼经过匹配调校，操作时既不会因为阻尼过轻产生滑移窜动，也不会因为阻尼过重造成调节费力。设备的外壳覆盖件采用圆角过渡设计，没有尖锐外凸结构，避免门诊场景下人员磕碰受伤，底座下方设置可调式垫脚，可在不平整的地面上调整设备水平度，保证光学光路的水平基准不发生偏移。

　　在实际建模过程中，需要重点关注各个运动部件的行程干涉检查，比如镜筒前后滑移时不能与颌托组件发生碰撞，裂隙投射组件旋转时不能与目镜罩产生干涉，升降立柱调整到最高位置时整体重心依然落在底座支撑范围内，不会出现侧翻风险。这类设备的结构精度直接影响临床诊断的准确性，所以建模时各个配合面的公差需要匹配机械加工的实际工艺能力，导轨安装面的平面度公差控制在0.02mm以内，镜筒回转面的同轴度公差控制在0.015mm以内，才能保证实际生产装配后的光学性能达到临床使用要求。
