带挂钩双段拉伸螺旋弹簧三维设计

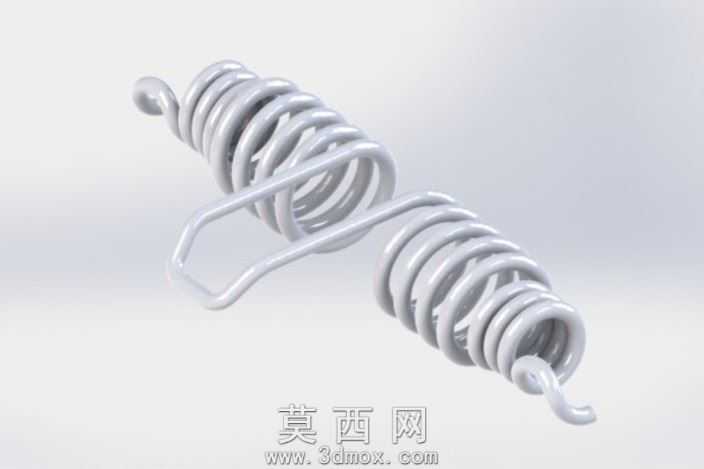

本作品为带挂钩的双段式拉伸螺旋弹簧三维模型，建模过程依托主流三维机械设计软件完成，全程遵循机械设计标准规范，精准还原拉伸弹簧的结构特征与功能属性。建模初期先梳理拉伸弹簧的核心结构逻辑：该弹簧由两段同轴等径的螺旋簧体、中间连接弯杆、两端挂钩结构组成，首先绘制螺旋扫描路径，根据弹簧的工作载荷需求设定合理的螺旋升角、簧丝直径、簧圈中径参数，通过螺旋扫描命令生成连续的螺旋簧体特征，保证两段簧体的螺距、圈数完全一致，确保受力时形变均匀。针对中间连接弯杆与两端挂钩部分，采用草绘绘制三维空间曲线作为扫描路径，匹配簧丝直径的圆形截面完成扫描特征，同时对弯杆与簧体的衔接处、挂钩的弯折处做平滑过渡处理，避免应力集中的结构缺陷，还原实际五金弹簧的工艺细节。材质与渲染阶段，选用弹簧常用的碳素弹簧钢材质参数，调整金属材质的粗糙度、反光度，模拟弹簧表面镀锌或氧化处理的哑光金属质感，通过环境光设置突出簧圈的螺旋纹理与挂钩的弯折轮廓，清晰展现各部分的结构衔接关系。结构设计上，两端挂钩采用标准半圆挂钩形式，可直接与设备上的挂点配合实现快速安装，中间连接弯杆将两段簧体串联，可在受拉时让两段簧体同步产生弹性形变，相比单段拉伸弹簧拥有更长的工作行程与更稳定的回弹性能，整体结构无冗余特征，所有尺寸参数符合通用五金拉伸弹簧的设计规范，可直接用于机械结构的弹性复位、拉力缓冲、张紧调节等场景的装配验证、运动仿真环节，能够直观展现拉伸弹簧的工作形态与装配适配性，为机械产品的弹性元件选型、结构布局提供可靠的三维参考。
